180 trasportatore dell'invertitore del PWB di CA 220V 60HZ dell'attrezzatura di movimentazione del PWB di grado
trasportatore-CNSMT dell'invertitore del PWB 180Degree

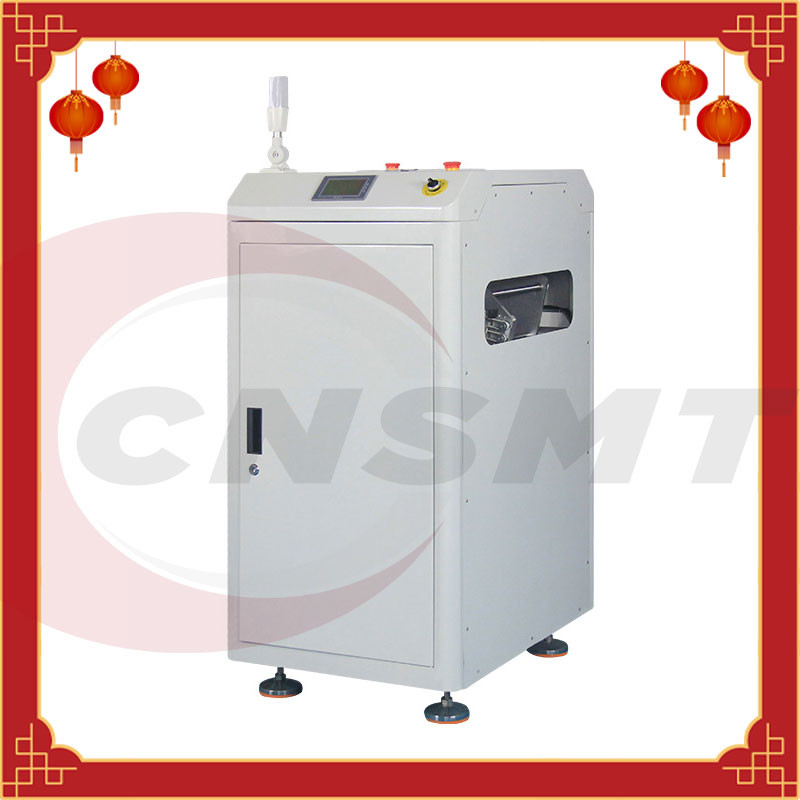

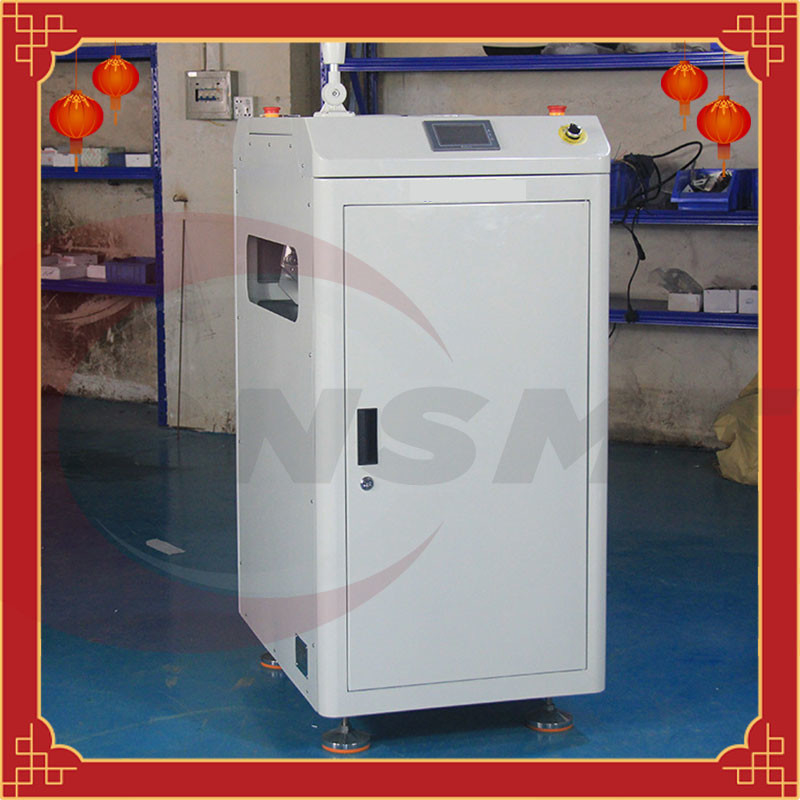

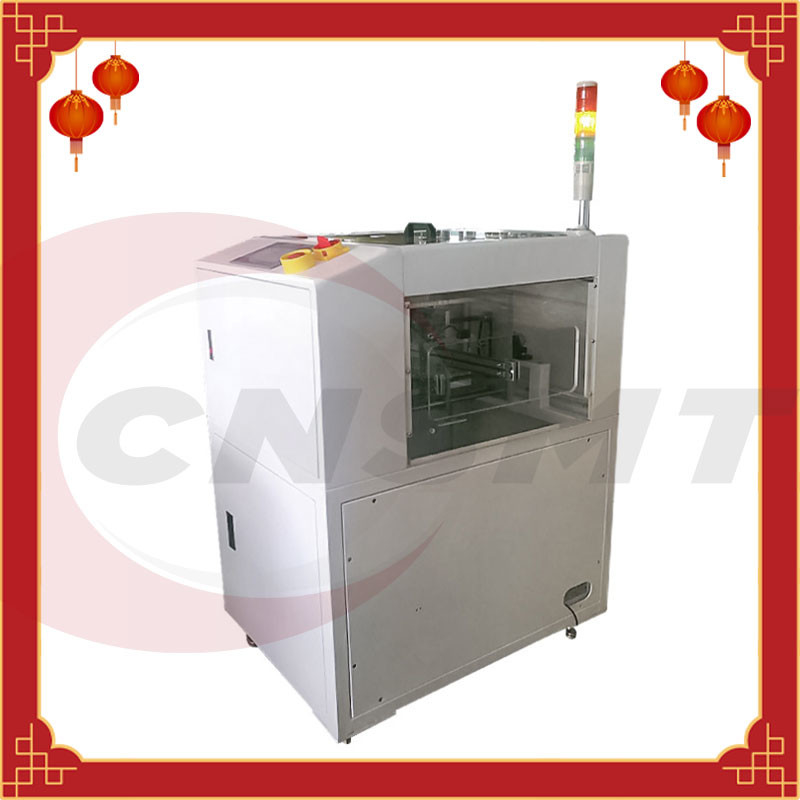

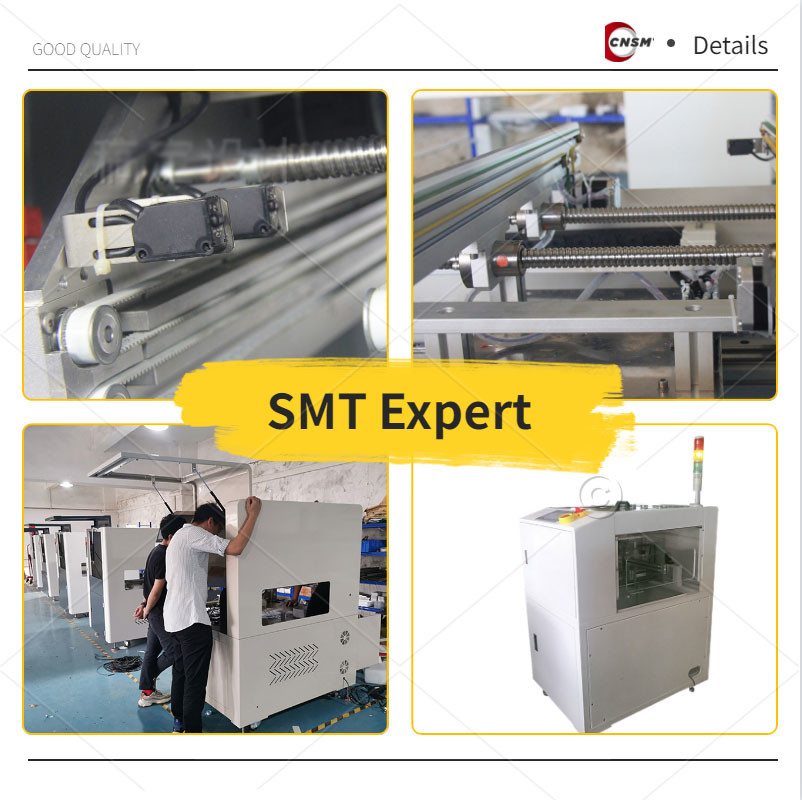

Trasportatore dell'invertitore del PWB
Descrizione di prodotto
Il ※ la copertura di sicurezza superiore può essere aperto per facilitare la manipolazione dell'hardware della macchina durante la manutenzione
Interfaccia di controllo astuta di facile impiego di funzione del touch screen del ※
Velocità d'angolo regolabile del ※ per assicurarsi che il bordo del PWB non faccia scorrere
Dispositivo di regolazione stabile ed equilibrato del ※ di larghezza (adeguamento della vite del comando manuale)
Piccola orma della macchina del ※
Interfaccia compatibile del ※ SMEMA
Specificazione
| descrizione | Il trasportatore dell'invertitore del PWB è usato per lanciare il bordo del PWB per soddisfare le esigenze di elaborazione su due lati |
| Tempo di ciclo | Circa 15 secondi |
| alimentazione elettrica | 110-220-230V CA (utente specificato), monofase |
| Carico elettrico | Massimo 180 VA |
| Pressione d'aria | 0.45-0.6Mpa |
| flusso espiratorio di flusso d'aria | Fino a 30 litri/min |
| Altezza della trasmissione | 900±20mm (o utente ha specificato) |
| Direzione di trasmissione | Left→right o right→left (facoltativo) |
Modello:
| Modello | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| DIMENSIONE DEL PWB (L×W)~ (L×W) | (50x50) ~ (450x300) | (50x50) ~ (450x350) | (50x50) ~ (450x460) |
| Dimensione (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
| Peso | Approx.110kg | 130kg | 160kg |
principio di funzionamento
Il trasportatore automatico dell'invertitore del bordo del PWB è usato sulla linea corpo di SMT del prodotto elettronico. Il bordo del PWB sfocia nella pista del tornio e la pista esegue 180 che girano, il bordo del PWB del lato di A entra e le uscite del bordo del PWB di lato b. La struttura globale è abbinata con i giusti profili, l'aspetto di superficie è lamiera sottile di 1.5mm, l'azionamento di vibrazione è guidata da un motore passo a passo + da una cinghia, con il limite meccanico; la pista che trasporta l'azionamento è guidata da un motore a corrente alternata + dalla catena 15W
Tecnica del fondo:
I circuiti del PWB, anche conosciuti come i circuiti stampato, sono fornitori dei collegamenti elettrici per i componenti elettronici. La sua progettazione è pricipalmente progettazione della disposizione.
Il vantaggio principale di per mezzo dei circuiti è notevolmente di ridurre gli errori di assemblea e dei collegamenti e migliora il livello di di salario di produzione e di automazione.
dovuto l'integrazione aumentante dei bordi del PWB, il processo di produzione richiede che sia i lati anteriori che posteriori dei bordi del PWB debbano essere elaborati e prodotti.
La maggior parte delle vibrazioni manuali attuali sono usate. L'attrezzatura lanciante utilizzata in alcune fabbriche ha le strutture complesse ed alti costi di acquisizione.
Imballaggio & consegna
Certificazione
Informazioni di società
CNSMT è il produttore e il supplieir per le macchine di SMT e la soluzione principali con l'esperienza di oltre 10 anni in Cina. E possiamo anche fare OEM&ODM per i commercianti di SMT, noi abbiamo vasto delle fonti nel campo di SMT, anche voi abbiamo bisogno di usato o nuove attrezzature di SMT o altre parti, possiamo aiutarvi ad ottenere la migliore qualità e le macchine costate competitive.
Che cosa possiamo fare per voi:
※ Facciamo la nostra propria fare fabbrica le attrezzature ed i dispositivi di SMT
※ Abbiamo un gruppo professionale dell'ingegnere del technich per le macchine dei prodotti
※ Possiamo personalizzare la varietà di macchine di SMT per voi che conciliate i vostri requisiti
※ Che compriamo e vendere le attrezzature utilizzate e nuove di SMT dappertutto
※ Vi forniamo la linea completa macchine ed esportazione di SMT ad universalmente
※ Che si trasforma nel partner cinese più affidabile per voi.
FAQ
Domanda: Che cosa vi rende la migliore società in Cina?
Risposta: Siamo stati nella linea di affare di SMT per più di 10 anni già, danteci un'esperienza solida di industria.
Domanda: Potete personalizzare i miei ordini secondo la nostra applicazione preferita?
Risposta: Sì, naturalmente! Possiamo personalizzare gli ordini per i nostri clienti. Vi abbiamo bisogno appena di inviare i vostri requisiti o applicazione preferita via il email. Risponderemo voi entro 24-48 ore dalla ricevuta con la migliore soluzione che siamo venuto su per voi.
Domanda: Che cosa è il vantaggio principale del trasportatore dell'invertitore del PWB?
Risposta: Il vantaggio principale di un trasportatore dell'invertitore del PWB è che avrete un'assemblea completamente automatizzata di SMT che può lanciare il vostro PCBs senza il bisogno di movimentazione manuale. Ciò è necessaria impedire il danno dovuto l'errore umano.
Domanda: È di facile impiego il trasportatore dell'invertitore del PWB?
Risposta: Sì, è. Infatti, la maggior parte delle nostre macchine vengono con un manuale inglese che vi aiuterà a capire la macchina di più in termini di funzioni e processi. L'installazione ed ottenere la macchina avviata è inoltre facili. Se più informazioni sono necessarie, non esiti prego a contattarci indietro in moda da poterci assistervi noi
Domanda: Che cosa è il vostro termine d'esecuzione per gli ordini internazionali?
Risposta: Il nostro termine d'esecuzione normale per tutti gli ordini se è internazionale o locale è 3 giorni lavorativi per i giorni lavorativi d'elaborazione e 10 per tempo di transito. Prenda nota prego che il numero reale dei giorni ancora dipenderebbe dalla vostra posizione esatta. Prego conosciamo la vostra posizione esatta in moda da poterci dargli noi un numero più preciso dei giorni per il termine d'esecuzione dei vostri ordini.
Domanda: Che cosa usate per imballare?
Risposta: Normalmente, utilizziamo una cassaforte per l'imballaggio dei vostri ordini. Ma se la macchina richiede la più protezione, aggiungeremo la cassa di legno. Potete inoltre ci avete lasciati conoscere il vostro imballaggio preferito.
Domanda: Richiederete un acconto per le macchine su misura?
Risposta: Sì. Per le macchine su misura, richiederemo l'acconto di 70%. 30% deve essere pagato una volta la macchina è pronto per la spedizione.
Il nostro servizio
1, linea completa soluzione di SMT
2, produttore di macchinari periferico di SMT
3, alimentatore di SMT, smt dotano, calibratura dell'alimentatore dello smt, carrello del PWB, carrello dell'alimentatore, strorage del PWB, produttore del seccatoio di SMT
4, comprano e vendono YAMAHA usato e nuovo JUKI FUJI PANASONIC SAMSUNG e le stampanti del forno di riflusso
5,
CNSMT è un capo e un fornitore di fiducia di tutte le macchine del PWB qui in Cina. Inoltre abbiamo un alto tasso della soddisfazione da tutti i nostri clienti internazionali dato che siamo dedicati nella fornitura soltanto dei prodotti superiori per tutti i vostri bisogni di SMT.
Abbiamo le grandi azione di tutte le macchine di SMT ed una delle macchine del PWB di vendita più veloci che abbiamo è il trasportatore dell'invertitore del PWB. Se non state cercando un trasportatore dell'invertitore del PWB di buona qualità, sguardo non di più, perché lo abbiamo tutti i tipi pronto per la consegna. Se non siete sicuro che cosa da ordinare, permettere che noi vi aiutiamo!
Perché scelga CNSMT?
Queste sono le ragioni per le quali dovreste fidarti soltanto di CNSMT. Siamo qui aiutarvi a trovare le soluzioni più efficaci e più accessibili a tutti i vostri bisogni di SMT.
Se state cercando un trasportatore dell'invertitore del PWB, vedi prego i dettagli qui sotto.
Che cosa è un trasportatore dell'invertitore del PWB?
Un trasportatore dell'invertitore del PWB o anche conosciuto come il trasportatore di vibrazione del PWB, è che cosa usate se volete eliminare l'esigenza di movimentazione manuale il PCBs quando la lancia da qualsiasi lato dell'elaborazione.
L'eliminazione della movimentazione manuale è necessaria, se volete evitare il rischio di danno e di contaminazione durante il processo. Il trasportatore dell'invertitore del PWB viene in molte forme e caratteristiche. Ma principalmente, lo scopo generale di è di potere lanciare il bordo da un lato per elaborarlo e poi per farlo dall'altro lato. Questo processo è automatizzato, senza il bisogno di intervento umano.
L'automazione è la chiave ad alta produttività
Tutti sappiamo che l'automazione sta andando portare molti benefici ad una linea di SMT di assemblea. Le fabbriche/società di SMT dovrebbero considerare questa se vogliono a:
Caratteristiche di un trasportatore dell'invertitore del PWB
Come citato, un trasportatore dell'invertitore del PWB viene in vari modelli, caratteristiche e funzionalità. Ma nominare appena alcune caratteristiche comuni che troverete nella maggior parte dei trasportatori dell'invertitore del PWB, vedete le informazioni qui sotto:
Elementi tecnici di realizzazione:
Sulla base di questo, il modello di utilità fornisce la macchina del trasportatore lanciare/invertitore di un bordo del PWB che può lanciare automaticamente il bordo del PWB ed ha una struttura semplice e un basso costo.
Per raggiungere lo scopo del modello di utilità, il modello di utilità adotta le seguenti soluzioni tecniche:
Un tornio del bordo del PWB, che include:
La struttura ha una prima estremità e una seconda estremità;
L'insieme del rullo è sistemato sulla struttura vicino alla prima estremità;
Il meccanismo di trasporto è sistemato sulla struttura; il meccanismo di trasporto comprende un primo albero rotante, un secondo albero rotante, un primo motore e una pluralità di nastri trasportatori reciprocamente spaziati.
Il primo albero rotante è situato sulla struttura vicino alla prima posizione di conclusione, il secondo albero rotante è situato sulla struttura vicino alla seconda estremità e gli una serie di nastri trasportatori sono guidati dal primo albero rotante e dal secondo albero rotante;
Il meccanismo lanciante è sistemato sulla struttura; il meccanismo lanciante include un albero rotante, un gruppo in primo luogo di pressione della striscia, un gruppo in secondo luogo di pressione della striscia, un terzo che preme il gruppo della striscia, un quarto gruppo di pressione della striscia e un sensore e l'asse di rotazione situata in mezzo alla struttura, il primo gruppo di pressione della striscia ed il secondo gruppo di pressione della striscia, il terzo gruppo di pressione della striscia ed il quarto gruppo di pressione della striscia è posizionata rispettivamente da entrambi i lati dell'albero rotante ed è collegata all'albero rotante.
Un gruppo della barra della clip e un terzo gruppo della barra della clip sono situati sullo stesso lato dell'albero rotante ed il secondo gruppo della barra della clip ed il quarto gruppo della barra della clip sono situati sullo stesso lato dell'albero rotante.
In alcune delle inclusioni, il primo gruppo di pressione della striscia comprende una pluralità in primo luogo di pressione delle strisce sistemate ad intervalli ed il terzo gruppo di pressione della striscia comprende una pluralità di terzo che preme le strisce sistemate ad intervalli ed ogni in primo luogo striscia di pressione corrisponde ad una prima striscia di pressione. Tre barre di pressione,
la prima barra di pressione e la terza barra di pressione hanno un angolo di 15-40 gradi; il secondo gruppo di pressione della barra ed il quarto gruppo di pressione della barra sono situati sullo stesso lato dell'albero rotante,
il secondo gruppo della barra della clip comprende una pluralità di barre della clip di secondo sistemate ad intervalli ed il quarto gruppo della barra della clip comprende una pluralità di barre della clip di quarto sistemate ad intervalli ed ogni seconda barra della clip corrisponde ad una quarta barra della clip. C'è un angolo di 15-40 gradi fra la striscia e la quarta striscia di pressione; la terza striscia di pressione e la quarta striscia di pressione sono situate fra due nastri trasportatori adiacenti e sono più basso individuato del nastro trasportatore;
Il sensore è sistemato dal lato del nastro trasportatore.
In alcune delle inclusioni, il meccanismo di trasferimento ha due insiemi e l'albero rotante del meccanismo della falda è situato fra i due insiemi dei meccanismi di trasferimento.
In alcune delle inclusioni, almeno due sensori sono forniti su ogni meccanismo di trasmissione.
In alcune delle inclusioni, la distanza fra il nastro trasportatore e l'insieme del rullo è di meno che la dimensione di più piccolo lato di un bordo del PWB.
In alcune delle inclusioni, c'è un angolo di 25 gradi fra la prima barra della clip e la terza barra della clip e fra la seconda barra della clip e la quarta barra della clip.
Il tornio del bordo del PWB del modello di utilità è fornito di un gruppo del rullo, di un meccanismo di trasporto e di un meccanismo di giro del piatto sulla struttura.
Il gruppo del rullo invia il bordo del PWB al meccanismo di trasporto ed il meccanismo di trasporto invia il bordo del PWB al meccanismo di giro del piatto. Fra le due strisce di pressione, il meccanismo lanciante funziona per lanciare il bordo del PWB all'altro lato, quindi elaborante l'altro lato del PWB;
il meccanismo lanciante è composto di albero rotante e di una serie di strisce di pressione installati e giù e la sua struttura è minimo semplice e costoso.
Descrizione dei disegni
Figura 1 è una rappresentazione schematica della struttura globale di un bordo del PWB che lancia la macchina secondo un metodo di realizzazione preferito di presente invenzione;
2 sono una rappresentazione schematica della struttura del meccanismo lanciante del PWB che lancia la macchina hanno descritto nella fig. 1;
La fig. 3 è una vista superiore schematica della struttura del bordo che del PWB il tornio ha descritto nella fig. 1.
Modi dettagliati
Per facilitare la comprensione del modello di utilità attuale, il modello di utilità attuale sarà descritto in un modo più completo in riferimento ai disegni pertinenti. I metodo di realizzazione preferito di presente invenzione sono indicati nei disegni. Tuttavia, la presente invenzione può essere implementata in molte forme differenti e non è limitata alle inclusioni descritte qui.
Al contrario, lo scopo di fornitura delle queste inclusioni è di rendere la comprensione della rivelazione del modello di utilità attuale più accurata e completa.
Dovrebbe essere notato che quando un elemento si riferisce a come «essendo riparando» ad un altro elemento, può essere direttamente sull'altro elemento o un elemento centrale può anche essere presente. Quando un elemento è considerato «essere collegato» ad un altro elemento, può direttamente essere collegato all'altro elemento o un elemento intermedio può essere presente allo stesso tempo.
A meno che altrimenti definiti, i concetti tutti i tecnici e scientifici usati qui abbiano lo stesso significato capito comunemente da quelli di esperti nel campo tecnico del modello di utilità attuale. La terminologia utilizzata nella descrizione del modello di utilità attuale qui è soltanto allo scopo di descrivere i procedimenti specifici e non è intesa limitare il modello di utilità attuale.
Riferisca prego ai FICHI. 1 - 3, il bordo del PWB che lancia la macchina 100 di presente invenzione lanciano il bordo del PWB. La macchina lanciante 100 comprende pagina 10, un insieme 20 del rullo, un meccanismo 30 di trasferimento e un meccanismo lanciante 40.
L'insieme 20 del rotolo, il meccanismo 30 di trasferimento ed il meccanismo lanciante 40 sono tutto situato su pagina 10 e l'insieme 20 del rotolo è usato per il collegamento delle vibrazioni. Con la macchina 100 e l'altra attrezzatura di elaborazione del bordo del PWB, il meccanismo 30 di trasferimento è usato per trasferire il bordo del PWB ed il meccanismo lanciante 40 è usato per lanciare il bordo del PWB.
Riferisca prego alla fig. 1, lo scaffale 10 ha una prima estremità 11 e una seconda estremità 12. L'insieme 20 del rullo è sistemato su pagina 10 vicino alla prima estremità 11 ed è usato per inviare il bordo del PWB elaborato dall'attrezzatura anteriore al meccanismo di trasporto 30. In questa inclusione, il rullo ha messo 20 include parecchi rulli.
1 e 3, il meccanismo di trasmissione 30 sono messi su pagina 10 e sui movimenti lungo la superficie superiore del telaio 10. Il meccanismo di trasporto 30 include un primo albero rotante 31, un secondo albero rotante 32, un primo motore (non indicato) ed una serie di nastri trasportatori reciprocamente spaziati 33. Il primo albero rotante 31 è situato su pagina 10 vicino alla prima estremità 11 ed il secondo albero rotante 32 è situato su pagina 10 vicino alla seconda estremità 12, il nastro trasportatore 33 è arrotolato intorno al primo albero rotante 31 ed al secondo albero rotante 32 ed il nastro trasportatore 33 è guidato dal primo albero rotante 31 e dal secondo albero rotante 32.
In questa inclusione, la distanza fra il nastro trasportatore 33 e l'insieme 20 del rullo è più piccoli della dimensione di più piccolo lato di un bordo del PWB, in modo da impedire il bordo del PWB la caduta nella fase del trasporto dall'insieme 20 del rullo al nastro trasportatore 33.
1 e 2, il meccanismo di giro 40 sono messi su pagina 10 ed includono un albero rotante 41 sistemato in mezzo a pagina 10, ad un primo gruppo di pressione 42 della striscia, ad un secondo gruppo di pressione 43 della striscia e ad un primo gruppo di pressione 42 della striscia collegato all'asse 41 di rotazione. I tre gruppi di pressione 44 della barra, il quarto gruppo di pressione 45 della barra ed il sensore 46, il primo gruppo di pressione 42 della barra ed il terzo gruppo di pressione 44 della barra corrispondono l'un l'altro e sono situati sullo stesso lato dell'asse 41,
il secondo gruppo di pressione 43 della barra e la quarta clip i gruppi 45 della striscia corrispondono a e rispettivamente sono situati sullo stesso lato dell'albero rotante 41.
Il primo gruppo di pressione 42 della barra comprende una pluralità in primo luogo di pressione delle barre 421 sistemate ad intervalli, il terzo gruppo di pressione 44 della barra comprende una pluralità di terzo che preme le barre 441 sistemate ad intervalli ed ogni in primo luogo barra di pressione 421 corrisponde ad un terzo che preme la barra 441, c'è un angolo di 15-40 gradi fra la prima barra di pressione 421 e la terza barra di pressione 441, di modo che il bordo del PWB può essere inserito fra la prima barra di pressione 421 e la terza barra di pressione 441.
In questa inclusione, l'angolo il secondo gruppo di pressione 43 della striscia comprende una pluralità in secondo luogo di pressione delle strisce 431 sistemate ad intervalli ed il quarto gruppo di pressione 45 della striscia comprende una pluralità in quarto luogo di pressione delle strisce 451 sistemate ad intervalli ed ogni striscia in secondo luogo di pressione 431 corrisponde ad un quarto la barra di pressione 451, la seconda barra di pressione 431 e la quarta barra di pressione 451 ha un angolo di 15-40 gradi, di modo che il bordo del PWB può essere inserito fra la seconda barra di pressione 431 e la quarta barra di pressione 451. In questa inclusione nell'esempio, l'angolo è di 25 gradi.
La terza striscia di pressione 441 e la quarta striscia di pressione 451 sia sono situate fra i due nastri trasportatori adiacenti 33 che la posizione è più bassa del nastro trasportatore 33.
Il nastro trasportatore 33 fornisce automaticamente quando il bordo del PWB è trasportato alla prima estremità 11 dello scaffale 10 fra la prima barra di pressione 421 e la terza barra di pressione 441, il sensore 46 sui sensi dello scaffale 10 che il bordo del PWB entra nella prima barra di pressione 421 e nella terza barra di pressione 441 e controlla la rotazione dell'asse 41 per guidare per prima barra di pressione. La striscia 421 e la terza striscia di pressione 441 sono girate alla seconda estremità 12 dello scaffale 10 e della fermata alla posizione corrispondente.
Il bordo del PWB cade sul nastro trasportatore 33 alla seconda estremità 12 dello scaffale 10 e continua ad essere trasportato. Attualmente, la seconda striscia di pressione 431 ed il quarto la barra di pressione 451 è girata alla prima estremità 11 dello scaffale 10 e la serie seguente di bordi del PWB entra fra la seconda barra di pressione 431 e la quarta barra di pressione 451 e continua ad essere girata, di modo che la tornitura del bordo del PWB può essere realizzata.
In questa inclusione, il meccanismo di trasmissione 30 ha due gruppi e l'albero rotante 41 del meccanismo di giro 40 del piatto è situato fra i due gruppi di meccanismi di trasmissione 30. Almeno due sensori 46 sono forniti su ogni meccanismo di trasmissione 30. Inoltre, il sensore 46 è sistemato dal lato del nastro trasportatore 33 su pagina 10 per facilitare la percezione del bordo del PWB senza colpire l'operazione del meccanismo di giro 40 del piatto.
Le inclusioni suddette esprimono soltanto parecchi modi di implementazione del modello di utilità attuale e la loro descrizione è relativamente specifica e dettagliata, ma non dovrebbero essere capiti come limitazione della portata del modello di utilità attuale. Dovrebbe essere precisato che per quelli di abilità ordinaria nell'arte, senza partire dal concetto del modello di utilità, parecchi modifiche e miglioramenti possono essere apportati e questo tutta la caduta all'interno della portata della protezione del modello di utilità. Di conseguenza, la portata della protezione del brevetto del modello di utilità dovrebbe essere conforme ai reclami allegati.
