Riflusso Oven Machine 380V 50Hz CNSMT H8835M di vuoto di SMT di 8 zone

Riflusso Oven Machine 380V 50Hz CNSMT H8835M di vuoto di SMT di 8 zone

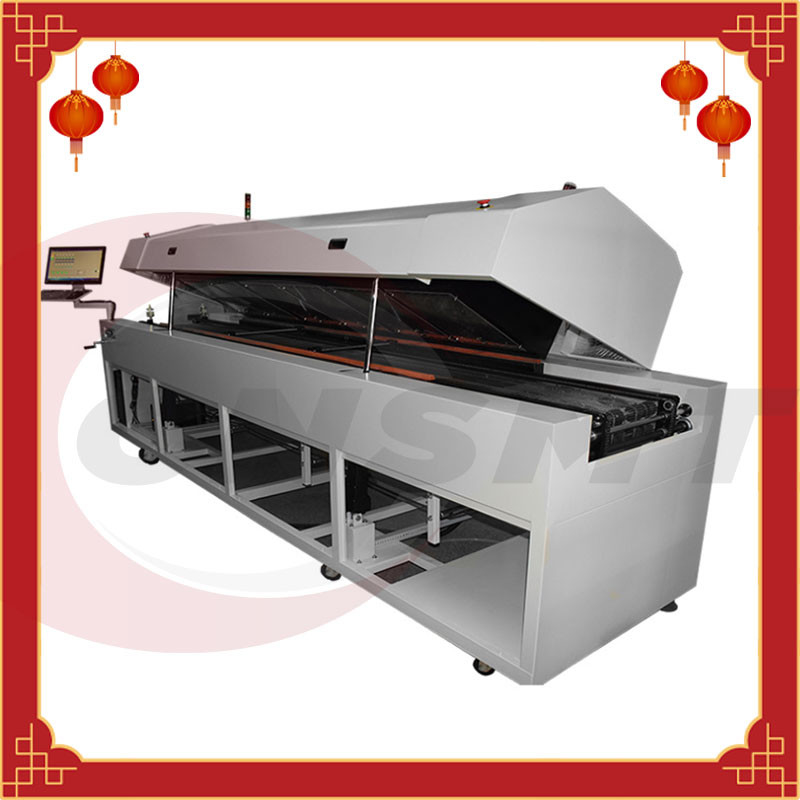

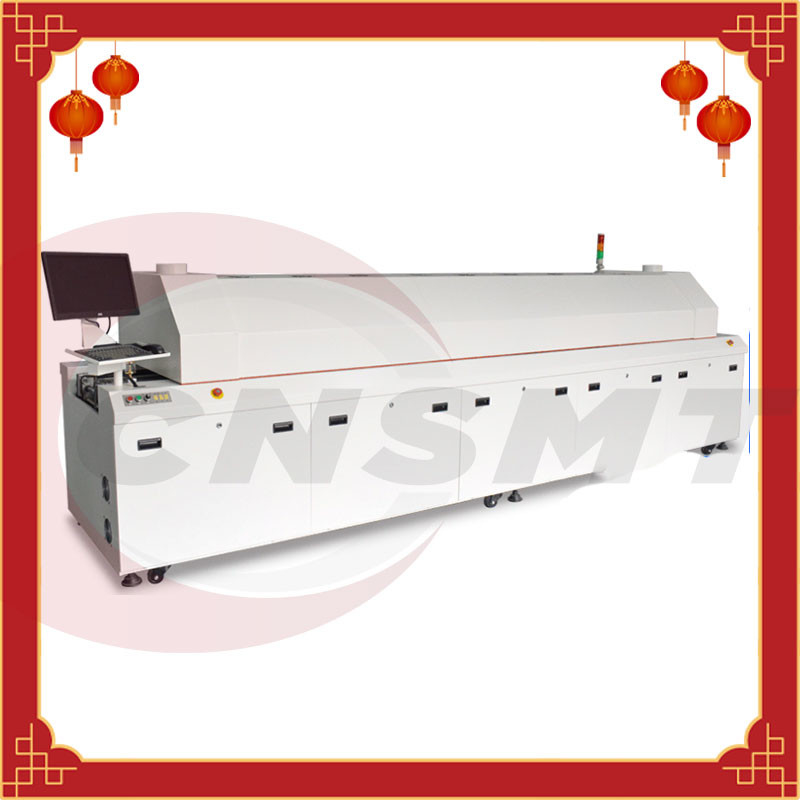

Forno CNSMT-H8835M di riflusso di SMT di 8 zone

CNSMT è uno del produttore principale del forno di riflusso di SMT in Cina, noi vi fornisce tutti i modelli dei forni di riflusso della lega per saldatura, buona qualità e price.if competitivo avete tutto il bisogno, gentilmente contatto noi ora!

Produciamo tutti i tipi di saldatrici di riflusso, compreso economico, medio ed i grandi 8 forni di riflusso di zona, muggito è il modello medio:

otto caratteristiche del forno di riflusso di zona di temperatura:

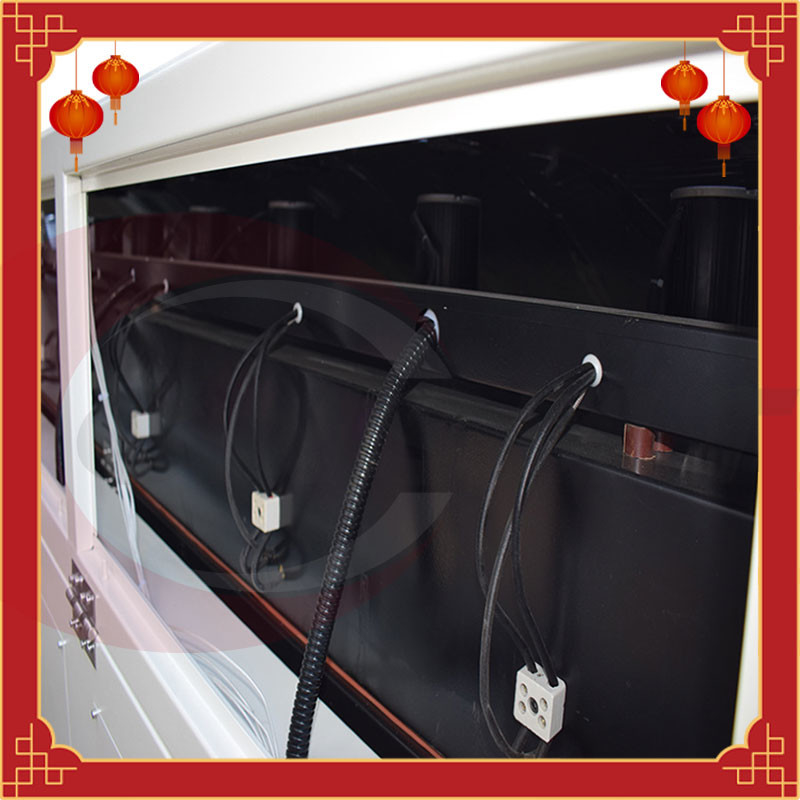

La tecnologia riscaldamenta del cavo del riscaldamento di MAIJIE, la struttura indipendente del vento, i metodi di riscaldamento superiori e più bassi, l'alta efficienza termica, il riscaldamento rapido, circa 20 minuti dalla temperatura ambiente per fissare la temperatura di lavoro, la differenza fra la temperatura stabilita della zona di saldatura e la temperatura reale è di meno del ℃ 30.

·Facendo uso del motore ad alta temperatura speciale di Taiwan Mitsukoshi, il riscaldamento dell'aria calda dell'azionamento diretto, l'equilibrio dell'aria calda, vibrazione a basso rumore e bassa, 0201 componente non può spostarsi durante il trasporto.

·La progettazione unica della presa d'aria, la distribuzione dell'aria uniforme, il grande riscaldamento di capacità termica, di zona di preriscaldamento, di zona di temperatura costante e di zona di saldatura su e giù, circolazione indipendente, controllo della temperatura indipendente, l'accuratezza del controllo della temperatura di ogni zona di temperatura è ±1℃, l'apertura della fornace adotta il tipo elettrico della copertura superiore.

·Adatto a mettere a punto le curve della temperatura di vari modelli, con le doppie o regolazioni di saldatura triple di zona, la PROVA di PROFILO del tre-cavo△ T piccola come ℃ 8 e la prova della curva del collegamento è particolarmente compatibili con i processi di saldatura senza piombo standard giapponesi o europei ed americani.

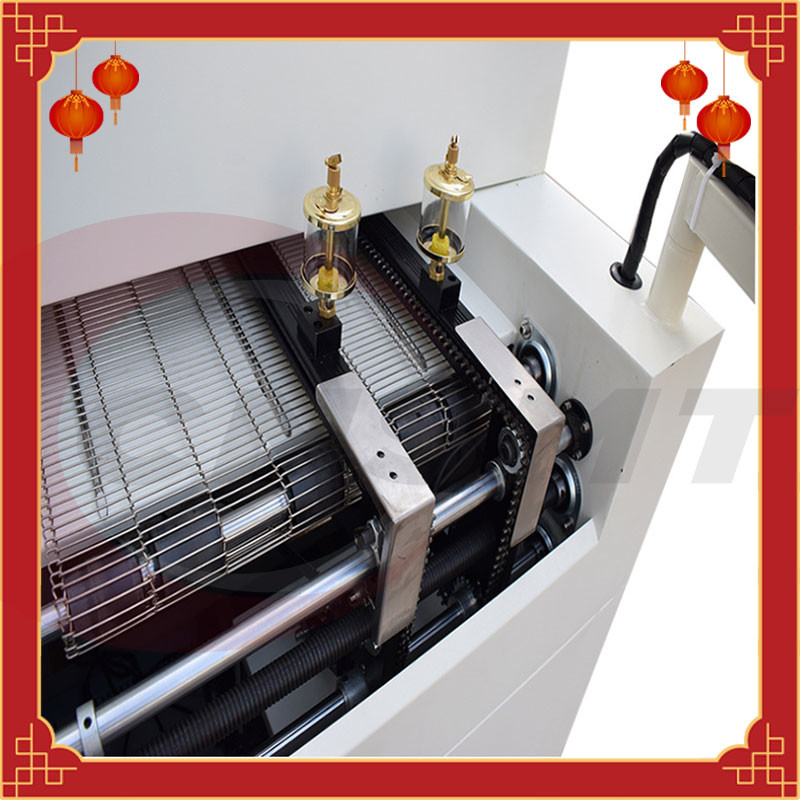

·Facendo uso di una ferrovia di guida speciale recentemente progettata del trasporto, fatta della lega di alluminio resistente e resistente all'uso ad alta temperatura, di alta rigidità e di nessuna deformazione.

Il sistema di adeguamento di larghezza della ferrovia di guida adotta un dispositivo di regolazione coassiale di larghezza dello scaffale di ingranaggio per assicurare che il parallelismo della ferrovia di guida raggiunga ±5MM, che efficacemente impedisce l'avvenimento di blocco del bordo e di goccia del bordo. E fornito di dispositivo di regolazione automatico e manuale di larghezza.

·Il sistema di trasporto adotta il regolamento stepless della velocità di conversione di frequenza del convertitore di frequenza di delta, l'azionamento importato del motore di ZD, la catena di alta qualità del acciaio al carbonio e la cinghia della maglia di acciaio inossidabile SUS316 per trasporto sincrono, più ulteriormente assicuranti il trasporto regolare. Inoltre è fornito del gruppo di continuità di UPS e della funzione manuale della ristrutturazione, che possono efficacemente impedire il PWB la bruciatura nella fornace dovuto interruzione di corrente improvvisa.

·Ha la funzione di cronometrare la sgocciolatura automatica ed il conteggio del PWB.

·Adotti il controllo di computer industriale di alta qualità, l'esposizione LCD, il sistema operativo di Windows XP, la prova flessibile della curva e la funzione dinamica potente dell'analisi della curva e tutti i dati possono essere stampati e conservati per incontrare il processo senza piombo.

·Tutte le componenti elettriche sono importate e tutti i cavi di segnale sono protetti per accertarsi a SMT a lungo termine della stalla di 24 ore e dell'operazione affidabile

Specificazione H8835

stati dell'installazione e di uso del forno di riflusso dello smt 8zone

<1>Tensione di funzionamento: Sistema a cinque vie trifase di AC380V 50HZ.

<2> Temperatura ambiente: 5~40℃;

<3>Umidità relativa: non più di 85%RH;

<4>Interruttore di accensione: commutatore dell'aria

<5> Potere installato: 48KW

<6>La terra è piana e non ci dovrebbe essere forte vibrazione e gas corrosivo nell'ambiente circostante.

Come controllare la curva del forno di riflusso di 8 zone

Temperatura e un tempo di otto zone di temperatura:

Zona di temperatura 1: 148 gradi;

Zona di temperatura 2: 180 gradi;

Zona di temperatura 3: 183 gradi;

Zona di temperatura 4: 168 gradi;

Zona di temperatura 5: 174 gradi;

Zona di temperatura 6: 198 gradi;

Zona di temperatura sette: 240 gradi;

zona di temperatura otto: 252 gradi;

velocità del trasporto: 0.6m/min; l'allarme a temperatura eccessiva è messo a 10 gradi.

In linea generale, la saldatura di riflusso ha soltanto quattro zone di temperatura: zona di preriscaldamento, zona di temperatura costante, zona di saldatura di riflusso e zona di raffreddamento.

Indipendentemente dalla quanta zone di temperatura sono usate per la saldatura di riflusso, le loro regolazioni di temperatura sono messe secondo il principio di azione di queste quattro zone di temperatura. Generalmente, c'è la più saldatura di riflusso di zona della otto-temperatura sul mercato.

C'è una determinata differenza della temperatura fra la temperatura reale di misura della saldatura di riflusso e la temperatura stabilita della saldatura di riflusso.

Infatti, l'alta temperatura di saldatura della saldatura di riflusso senza piombo è di 245 gradi. La temperatura della saldatura di riflusso è fissata secondo la curva della temperatura fornita dalla fabbrica della pasta della lega per saldatura e dal prodotto di saldatura reale

Processo senza piombo: zona di preriscaldamento: il tasso di riscaldamento è 1.0~3.0℃/sec; zona di immersione: il tasso di riscaldamento è più di meno di 2℃/sec, il tempo 70~130℃/sec, la temperatura: 160~200℃; zona di riflusso: il più alto la temperatura è 220~250℃ ed il tempo sopra 220℃ è di 30~90 secondi; zona di raffreddamento: il tasso di raffreddamento è più di meno di 4℃/s, la temperatura di raffreddamento di termine non è preferibilmente superiore a 75℃

La zona di temperatura della saldatura di riflusso di zona di temperatura CNSMT8 pricipalmente è divisa in quattro zone di temperatura: zona di preriscaldamento, zona di temperatura costante, zona di saldatura e zona di raffreddamento.

Zona di preriscaldamento

Il preriscaldamento è la prima fase del processo di riflusso. Durante questa fase di riflusso, l'intera assemblea del circuito è riscaldata continuamente verso la temperatura dell'obiettivo.

Lo scopo principale del periodo di riscaldamento è di fare sicuro l'intera assemblea del circuito raggiungere la temperatura di pre-riflusso. Il preriscaldamento è inoltre un'opportunità per il degassamento dei solventi volatili nella pasta della lega per saldatura. In modo che il solvente pastoso da scaricare correttamente e le componenti per raggiungere sicuro la temperatura di pre-riflusso, il PWB deve essere riscaldato in un modo lineare coerente.

Un indicatore importante della prima fase del processo di riflusso è il tempo del pendio o di aumento di temperatura della temperatura. Ciò è misurata solitamente nei gradi Celsius, C/s al secondo.

Molte variabili possono colpire questi dati, compreso: tempo di lavorazione dell'obiettivo, volatilità della pasta della lega per saldatura e considerazioni della componente. È importante considerare tutte queste variabili trattate, ma nella maggior parte dei casi, la considerazione delle componenti sensibili è cruciale. «Se i mutamenti di temperatura troppo rapidamente, molte componenti si romperanno.

Il tasso termico massimo del cambiamento a che la componente più sensibile può resistere si trasforma nel pendio massimo permesso.» Tuttavia, se gli elementi termici non sono usati ed il rendimento è massimizzato, il pendio può essere regolato per migliorare il tempo di lavorazione.

Di conseguenza, molti produttori aumentano questi pendii al tasso permissibile universale massimo di 3.0°C/sec. Al contrario, se una pasta della lega per saldatura che contiene un solvente particolarmente forte è usata, riscaldare la componente troppo veloce causerà facilmente fuori controllo un processo. dovuto il degassamento dei solventi volatili, possono rovesciare la lega per saldatura dai cuscinetti e dai piatti della lega per saldatura.

Le palle della lega per saldatura sono il problema principale di degassamento violento durante la fase di preriscaldamento. Una volta che il circuito riscalda fino alla temperatura durante la fase di preriscaldamento, dovrebbe entrare nella fase della temperatura costante o nella fase di pre-riflusso.

Zona di temperatura costante

La zona di temperatura costante della saldatura di riflusso è solitamente di 60 - 120 secondi dell'esposizione, usati per rimuovere i composti volatili della pasta della lega per saldatura e l'attivazione di cambiamento continuo, dove il gruppo di cambiamento continuo comincia a ossidarsi e ridurrsi sui cavi e sui cuscinetti componenti.

Le eccessive temperature possono causare l'ossidazione come pure Balling o la spruzzatura della lega per saldatura di cuscinetti del collegamento della pasta della lega per saldatura e di terminali della componente. Similmente, se la temperatura è troppo bassa, il cambiamento continuo non può completamente essere attivato.

Zona di saldatura

La temperatura di punta comune è 20-40°C superiore al liquidus. [1] il limite è determinato dalla componente con la resistenza ad alta temperatura più bassa (la componente più suscettibile di danni dovuti al calore) dell'assemblea.

La linea guida standard è di sottrarre 5°C dalla temperatura massima a che la componente più vulnerabile può resistere per raggiungere la temperatura trattata massima. È importante controllare la temperatura trattata per evitare il superamento del questo limite.

Inoltre, temperature elevate (oltre 260°C) può danneggiare i chip interni delle componenti di SMT e promuovere la crescita dei composti intermetallici. Per contro, una temperatura che non è calda abbastanza può impedire i residui completamente reflowing.

Zona di raffreddamento

L'ultima area è un'area di raffreddamento, che è usata per raffreddare gradualmente il bordo elaborato e per solidificare i giunti della lega per saldatura. Il raffreddamento adeguato può inibire la formazione di composti intermetallici o di shock termico in eccesso alle componenti.

La gamma di temperature tipica della zona di raffreddamento è 30-100°C. È raccomandato generalmente che il tasso di raffreddamento sia 4°C/s. Ciò è il parametro da considerare quando analizza i risultati del processo
