Camera di prova calda e fredda di scossa, Constant Temperature Humidity Chamber

1. Indicatori di efficacia:

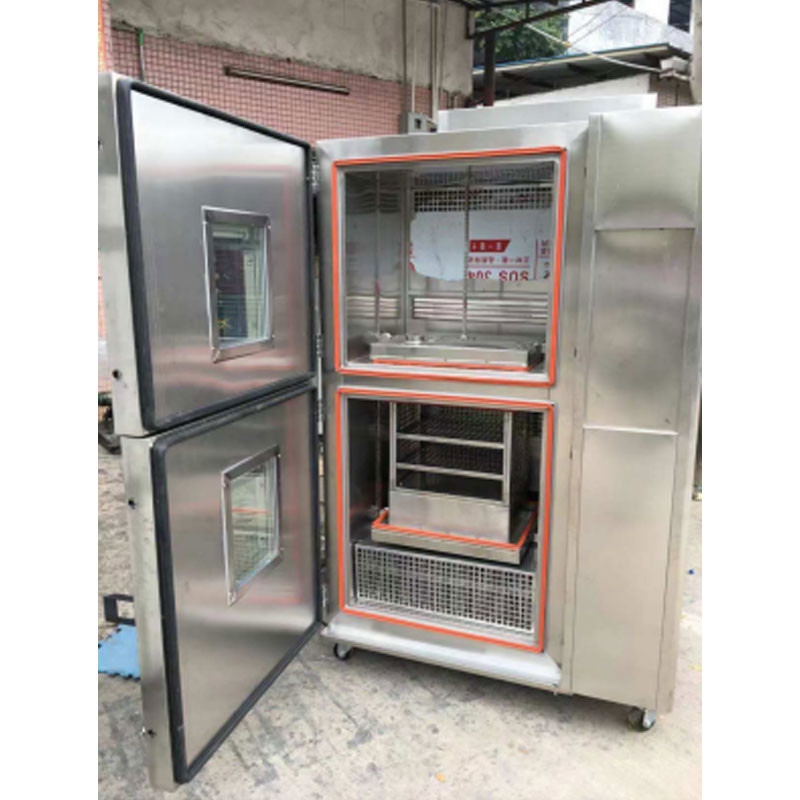

1. nome di prodotto: scatola della prova dello shock termico (due scatole del cellulare)
Modello: XM-TIP150
2. restrizioni del campione:
Questa attrezzatura di prova proibisce:
Prova e stoccaggio dei campioni delle sostanze infiammabili, esplosive e volatili
Prova e stoccaggio dei campioni materiali corrosivi
Prova o stoccaggio dei campioni biologici
Prova e stoccaggio di forti campioni elettromagnetici di fonte dell'emissione
3. volume e dimensione:
3,1 volume interno nominale (l): 80
3,2 dimensione della stanza di funzionamento (millimetro): W 400×H 400×500
3,4 dimensioni (millimetro): W 1750×H 1980×D 1300
4. prestazione:
4,1 stati dell'ambiente di test:
L'attrezzatura è circondata da flusso d'aria regolare, da nessuna polvere di alta concentrazione, da nessun gas corrosivo o infiammabile o esplosivo
Temperatura dell'ambiente: 5~30℃
Umidità relativa: ≤85%RH
4,2 metodo di prova:
4.2.1 gamma di scossa di temperatura: -40℃~+150℃
4.2.2 limite superiore della temperatura nella zona ad alta temperatura: 150℃
4.2.3 limite inferiore della temperatura nella zona di bassa temperatura: -40℃
4.2.4 fluttuazione di temperatura nell'area del campione: ±1.0℃ (alla temperatura costante)
4.2.5 uniformità di temperatura: ±2.0℃
4.2.6 tempo di riscaldamento nella zona ad alta temperatura: 25℃~150℃<35min
4.2.7 tempo di raffreddamento nella zona di bassa temperatura: 25℃~-40℃<70min
4.2.8 tempo di recupero di temperatura: ≤ 5min
4.2.9 tempo di conversione dello scaffale del campione: ≤10s
4.2.10 metodo di impatto: movimento su e giù il tipo del canestro
4.2.11 raduno le norme della prova:
Metodo di prova di bassa temperatura GB/T2423.1-1989;
Metodo di prova ad alta temperatura GB/T2423.2-1989;
Prova del mutamento di temperatura GB/T2423.22-1989;
Collaudo a scosse di temperatura GJB150.5-86;
Collaudo a scosse di temperatura GJB360.7-87;
Collaudo a scosse di temperatura GJB367.2-87 405.

2. Introduzione di funzione:
1. caratteristiche strutturali:
1,1 struttura di recinzione dell'isolamento:
Composto di tre parti: serra ad alta temperatura, serra a bassa temperatura e laboratorio
Parete esterna: spruzzo elettrostatico laminato a freddo di alta qualità del piatto d'acciaio
Parete interna: Piatto di acciaio inossidabile SUS304
Materiale di isolamento: schiuma di poliuretano e fibra di vetro
1,2 canale del condizionamento d'aria:
Fan, radiatore, evaporatore, sensore di temperatura, preventer a temperatura eccessiva
1,3 portone:
1.3.1 singola porta
1.3.2 il finestrino di osservazione in vetro d'isolamento per distribuzione di calore e la prevenzione di condensazione sulla porta
1.3.3 riscaldatore elettrico di prevenzione di condensazione per la struttura di porta
1.3.4 fornito di 2 9w/AC220V d'accensione dell'interno
1,4 pannello di controllo (sul gabinetto di controllo di distribuzione di energia):
Esposizione del controllo della temperatura, bottoni di operazione, interruttore della luce, ecc.
1,5 scaffale del campione:
1.5.1 lo scaffale del campione di acciaio inossidabile guida dalle rotaie di scorrimento commoventi su e giù utilizza un cilindro ad effetto doppio per fornire stabile e perfino il potere. Il dispositivo di posizionamento dello scaffale del campione adotta un sensore elettrico indiretto prodotto dalla Germania FESTO.
1.5.2 capacità portante dello scaffale del campione: ≤20Kg
1,6 cilindro pneumatico:
1.6.1 per l'azionamento dell'ogni ammortizzatore una volta esposto a temperatura elevata, alla temperatura ambiente ed alla bassa temperatura
1,7 gabinetto di controllo di distribuzione di energia:
Cicalino, quadro di distribuzione, interruttore di perdita di alimentazione di rete
1,8 radiatore:
1.8.1 materiale del radiatore: tubo di riscaldamento elettrico di acciaio inossidabile
1.8.2 modo di controllo del radiatore: adeguamento senza contatto di larghezza di impulso di periodo, SSR (relè semi conduttore)
1,9 rumore: ≤70db
2. sistema di refrigerazione:
2,1 modo di lavoro: modo meccanico raffreddato ad aria di refrigerazione della cascata di compressione
2,2 compressore di refrigerazione: compressore «di Taikang» del francese importato originale
2,3 deumidificatore dell'evaporatore: scambiatore di calore alettato
2,4 dispositivo del comando: valvola di espansione termica, tubo capillare
2,5 condensatore evaporativo: scambiatore di calore brasato del piatto (per la macchina della cascata)
2,6 modo di controllo del frigorifero:
2.6.1 Il PID del sistema di controllo regola automaticamente le condizioni di gestione del frigorifero secondo le condizioni di prova
2.6.2 valvola regolante la pressione d'evaporazione
2.6.3 circuito di raffreddamento a aria di ritorno del compressore
2.6.4 ciclo di regolamento di energia
2,7 refrigerante: R404A/R23 (l'indice di buco nell'ozono è 0)
2,8 altro:
2.8.1 tutte le componenti elettriche importanti adottano i prodotti di alta qualità internazionali di marca
2.8.2 la ventola di raffreddamento del compressore è la configurazione standard della fabbrica francese originale di Taikang
3. sistema di controllo elettrico:
3,1 regolatore (modello)
TATONE 5188

3,2 esposizione: 7" touch screen LCD di colore di TFT
3,3 modo di funzionamento: modo di programmazione, modo di valore fisso
3,4 fissare metodo: Menu cinese/inglese, input del touch screen
3,5 capacità di memoria di programma: 127 programmi applicativi (può essere programmato e modificato da solo)
3,6 fissare tempo della gamma di indicazione: 1 minuto - 99 ore e 59 minuti, ciclo: 1 - 32000 cicli
3,7 ± 0.1℃ di risoluzione
3,8 introduca: Resistenza del platino PT100
3,9 metodo di controllo: Controllo di PID
3,10 funzioni ausiliarie: Temporizzatore, protezione a temperatura eccessiva, su e giù la selezione del vento del sensore, protezione di interruzione di corrente, annotazione dell'allarme, annotazione della curva della prova, pausa della prova, esposizione di tempo di esercizio di programma
4. dispositivo di protezione di sicurezza
4,1 sistema di refrigerazione:
4.1.1 sovrappressione del compressore
4.1.2 il motore del compressore è surriscaldato
4.1.3 sovracorrente del motore del compressore
4,2 laboratorio:
4.2.1 protezione a temperatura eccessiva regolabile
4.2.2 limite sopra la temperatura del canale del condizionamento d'aria
4.2.3 il motore del ventilatore è surriscaldato
4,3 altro:
4.3.1 protezione totale di perdita di sequenza di fase di potere e di fase
4.3.2 protezione di perdita
4.3.3 protezione di cortocircuito del carico
5. Altre configurazioni:
Cavo elettrico: AC380V, a cinque vie trifase, la specificazione del cavo è 5*10mm2, la lunghezza di cavo è di 3 metri.
6. stati di uso (i seguenti stati sono garantiti dall'utente):
6,1 sede:
6.1.1 la terra è piana, ben ventilato, esente da gas e da polvere infiammabili, esplosivi, corrosivi
6.1.2 c'è sorgente delle radiazioni elettromagnetica non forte vicino
6.1.3 c'è uno scolo di pavimento di drenaggio vicino all'attrezzatura (all'interno di 2 metri dall'unità di refrigerazione)
6.1.4 ha frantumato la capacità portante del sito: non di meno che 500kg/m2
6.1.5 spazio adeguato di manutenzione di permesso intorno all'attrezzatura
6,2 condizioni ambientali:
6.2.1 temperatura: 5℃~30℃
6.2.2 umidità relativa: ≤ 85%RH
6.2.3 pressione d'aria: 86~106kpa
6,3 alimentazione elettrica: Messa a terra a quattro vie di AC380V + protettiva trifase
6.3.1 potenze installate: 20,0 chilowatt
6,4 requisiti dell'ambiente di stoccaggio:
6.4.1 quando l'attrezzatura non sta funzionando, la temperatura dell'ambiente dovrebbe essere tenuta all'interno di +0~45℃
