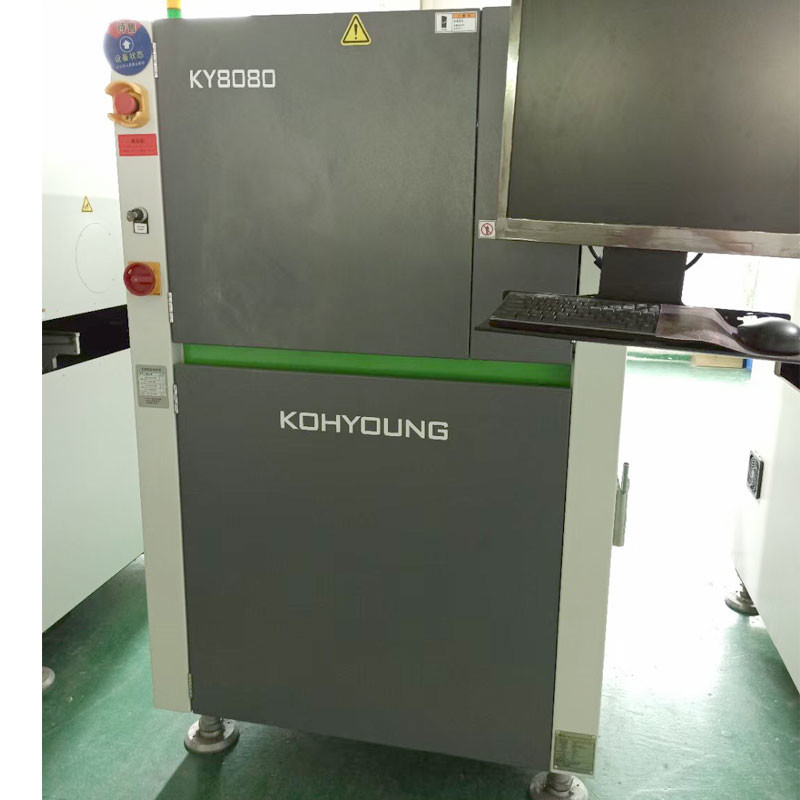

Attrezzatura online di ispezione della pasta della lega per saldatura del PWB della macchina di ispezione di KY8080 SMT
KY8080 SPI online, macchina di alta qualità di ispezione della pasta della lega per saldatura del PWB
3 volte più velocemente
Codice a barre che può riconoscere i puzzle multipli
Codice a barre che può riconoscere i puzzle multipli
Ottimizzazione trattata attraverso il collegamento di 3D SPI + di 3D AOI
Con la capacità di compensare automaticamente quando il bordo del PWB è piegato
Esattamente misura l'area della pasta stampata della lega per saldatura e calcolare il volume della pasta della lega per saldatura
Gao Yong usa le sorgenti luminose doppie completamente per risolvere il problema dell'ombra
Tutto il programma può essere pubblicato in 10 minuti
Tecnologia unica di SPI facendo uso di tecnologia 2D+3D
| Oggetti di ispezione richiesti per 3D SPI | |||||
| Richieda | Soluzione | ||||
| Risolva il problema dell'ombra | Tecnologia dell'articolo di Moore per eliminare le ombre & il sistema bidirezionale della luce di illuminazione | ||||
| Compensazione in tempo reale di piegamento del piatto (schema 2D+3D) | • Compensazione di piegamento del bordo (cuscinetto Referenceing+Z-Tracking) | ||||
| Facile da operare | • GUI di rinnovamento, immagine di colore 3D | ||||
| Rilevazione del corpo estraneo | • funzione di rilevazione del corpo estraneo 3D (facoltativa) | ||||
| Elementi della prova | Elementi della prova | • Volume, area, adeguamento, contrappeso, gettante un ponte, forma, coplanarity | |||
| Cattivo tipo | • Stampa mancante, più latta, meno latta, anche latta, cattiva forma, contrappeso, coplanarity | ||||
| Prestazione di rilevazione | Risoluzione della macchina fotografica | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (a 1.18×1.18 pollici) | 40×40mm (a 1.57×1.57 pollici) | 50×50mm (a 1.97×1.97 pollici) | ||
| Velocità completa di ispezione 3D | ² /s di 22.5-56.1cm (la velocità di ispezione varia con gli stati di ispezione e del PWB). | ||||
| Passo minimo della pasta della lega per saldatura | 100μm (3,94 mil) | 150μm (5,91 mil) | 200μm (7,87 mil) | ||
| macchina fotografica | • una macchina fotografica di 4 megapixel | ||||
| illuminazione | • IR-RGB LED (opzione) | ||||
| Risoluzione di asse di Z | 0.37μm | ||||
| Alta precisione (modulo di correzione) | -1μm | ||||
| una capacità di 01005 rilevazioni | <10% a 6 Ó | ||||
| Calibro R&R (tolleranza di ±50%) | |||||
| Dimensione massima di rilevazione | 10×10mm | ||||
| Altezza massima di rilevazione | • 400μm (opzione 2mm) | 0.39×0.39inch | |||
| Passo minimo della terra | • 100μm (altezza della pasta della lega per saldatura di 150μm) | 15.75mils (选项 78,74 mil) | |||
| Corrispondendo ai vari substrati di colore | • Latta | 3,94 mil (锡膏高度 5.91mils) | |||
| Corrispondenza del substrato | Adeguamento di larghezza di pista | • automatico | |||
| Metodo della riparazione della pista | • Ferrovia anteriore fissa/ferrovia posteriore fissa (riparata alla spedizione) | ||||
| software | Formato di sostegno dell'input | • Dati di Gerber (274X, 274D), ODB++ (opzione) | |||
| Software di programmazione | • EPM-SPI | ||||
| Strumenti di gestione statistici | Più di SPC: | ||||
| Istogramma, X-bar&R-grafico, X-bar&S-grafico, Cp&Cpk, %Gage R&R | |||||
| Esposizione in tempo reale di SPC&Multiple | |||||
| Allarme di SPC | |||||
| Sistema di controllo a distanza di KSMART | |||||
| Convenienza dell'operazione | • Generi la biblioteca secondo la dimensione componente per fissare gli stati di ispezione | ||||
| KYCal: Calibri automaticamente la macchina fotografica/illuminazione/altezza | |||||
| sistema operativo | • Ultimo bit 64 di Windows 7 | ||||
| Adjunta | •Lettore di codici a barre pratico 1D&2D | •Obiettivo di calibratura di Standrad | |||
| Soluzioni | |||||
Caratteristiche di prodotto
ispezione della pasta della lega per saldatura 3D (illuminazione doppia)
Linea di produzione ad alta velocità ed efficiente ottimizzazione 3D SPI
Usi l'illuminazione a doppio canale per risolvere il problema dell'ombra
Per assicurare il processo di stampa rapido dei casi, è fornito basicamente di UI facile e dello SPC più i programmi
La m., la L, i modelli di XL ed i sistemi doppi del vicolo sono disponibili.
