Strumento 106 Kpa 250V 50Hz della maschera di calibratura dell'alimentatore di FUJI CP6 CP7 SMT

Strumento 106 Kpa 250V 50Hz della maschera di calibratura dell'alimentatore di FUJI CP6 CP7 SMT

Maschera di calibratura dell'alimentatore di FUJI CP6 CP7, strumento di calibratura dell'ALIMENTATORE di SMT

Descrizione di prodotto

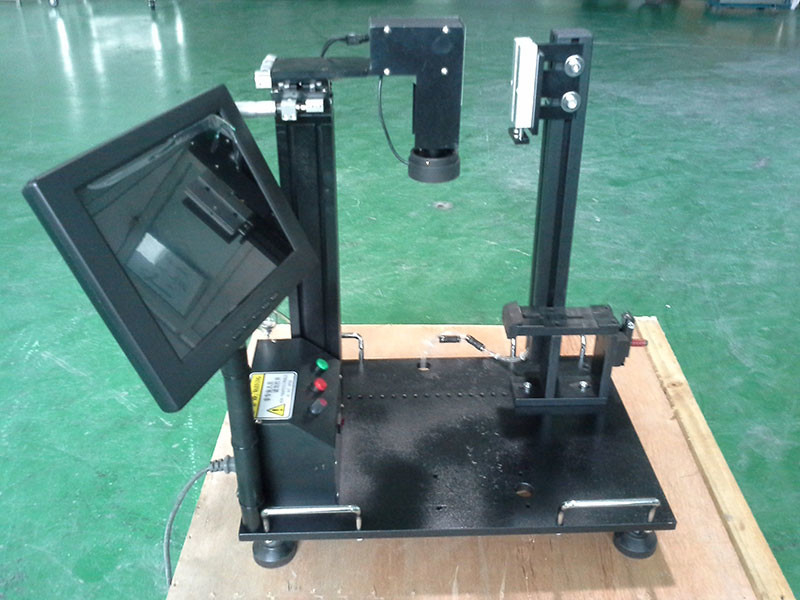

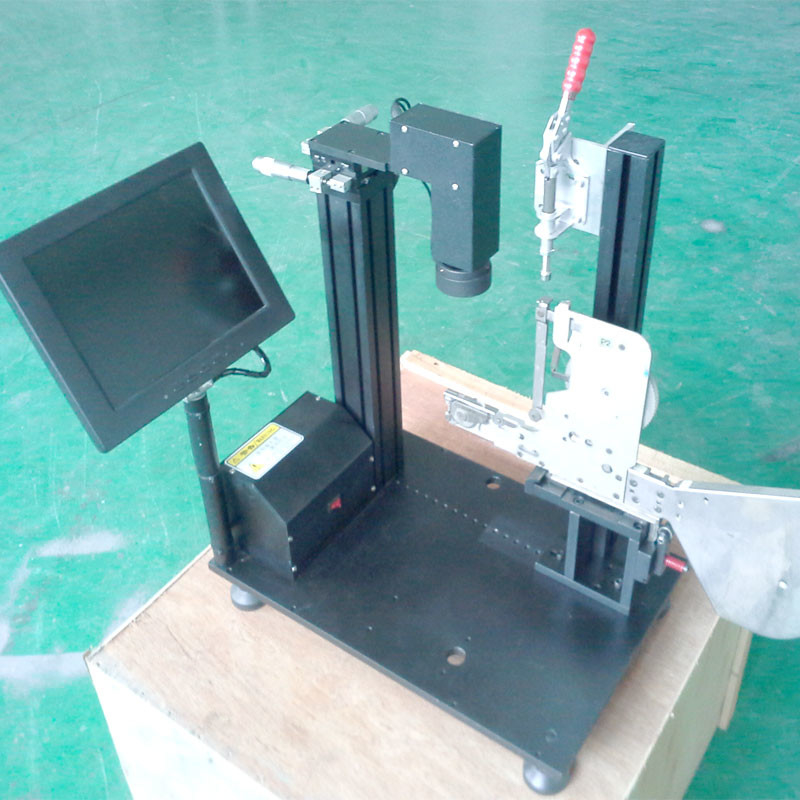

Calibratore dell'ALIMENTATORE di FUJI CP6
1. La struttura di intera macchina è semplificata, l'operazione è semplice e la funzione è ottimizzata. Ed utilizzi gli ingranaggi di alta precisione per assicurare la stabilità di posizione e notevolmente per migliorare l'efficienza del lavoro.

2. Prova di accuratezza. Riprendendo la posizione, l'altezza e l'altezza della barra di pressione possono interamente essere misurate esattamente. Può afferrare meglio lo stato di qualità.

3. L'uso dell'esposizione di LED di colore, l'illuminazione del LED, telecamera CCD di ingrandimento di 50 volte, rende la struttura più compatta e bella. Efficacemente riduca l'affaticamento dell'occhio e migliori la qualità di lavoro.

4. È facile da operare e può simulare la macchina di disposizione, automaticamente ed osservare continuamente la posizione di selezionamento, può afferrare più chiaro la qualità corrente continua dell'ALIMENTATORE, in modo da efficacemente controllare il tasso di lancio.

Funzioni e caratteristiche:
1. adeguamento di asse di X-Y-Z;
2. macchina fotografica di asse che può essere regolato direttamente;
3. alimentatore in CC incorporato 220V;
4. cursore a croce con la scala;
5. auto e funzione di punto;
6. esposizione di LED;
7. dispositivo di controllo dell'alimentatore;
8. cinghia di controllo dell'alimentatore di 24*8mm e di 8*2mm/12*4mm/16*8mm.

Scopo: Lo strumento di calibratura dell'ALIMENTATORE è utilizzato per calibrare l'ALIMENTATORE di modello

2. Specifiche di prodotto

2-1. Parametri principali dell'attrezzatura:

2-1-1. Alimentazione in ingresso entrata: AC220V (50HZ),

2-1-2. Potere stimato: 45 W

2-1-3. Pressione d'aria dell'attrezzatura del rifornimento: 0.5MPa (=5bar)

2-1-4. Dimensioni globali (dimensione corporea): length×width×height=450mm×300mm×540mm

2-1-5. Peso dell'attrezzatura (a parte il monitor): 28Kg

2-1-6. Colpo regolabile della parte della trasmissione:
Direzione di X: 37±0.5mm
Direzione di Y: 37±0.5mm

2-2. Parametri componenti:
2-2-1. Telecamera CCD:

Dati di indice di parametro
Colore
Dimensione del CCD a 1/4 pollici
Risoluzione 400TVL
AMICO del sistema di segnale
Illuminazione minima (F1.2) ≤1.5Lux
Interfaccia C/CS della lente
CC 12V di tensione di funzionamento
Temperatura di lavoro -10℃~+50℃
Umidità del luogo di lavoro: 40%~95%, pressione atmosferica: 86Kpa~106 Kpa

2-2-2. Lente di ingrandimento:

Lente di Telecentric, distanza regolabile 10MM---800MM

2-2-3. Colori il display a cristalli liquidi:
Alimentazione: CA: 180~250V 50Hz
Consumo di energia: 15W
Video input: 0.7~1.4Vpp, 75Ω
Struttura di caso: custodia in plastica, pannello LCD
Colore: Nero
Definizione concentrare orizzontale: ≥800TVL
Dimensioni: 300 (W) × 300 (H) × 100 (D)
Peso: 38Kg

2-2-4. Luci del lavoro:
Tensione di funzionamento: CC 12V
Consumo di energia stimato: 10W
2-3. Stati del luogo di lavoro:
Temperatura: +10℃~+35℃
Umidità: inferiore a 50% (35℃) inferiore a 90% (20℃)
Ambiente circondante: Non ci dovrebbe essere gas corrosivo.

3. Come usare il prodotto
3-1. Preparazione prima di ispezione
* installi prego il monitor e colleghilo ad un'alimentazione elettrica 220v. Usi un cavo di segnale video per collegare il terminale di uscita del CCD all'interfaccia di input del segnale video del monitor.
* colleghi il cavo della spina di CC alla presa dell'input di potere della telecamera CCD.
* colleghi l'alimentazione elettrica del gruppo di regolazione elettrico all'alimentazione elettrica 220v.
* in primo luogo accenda il commutatore sul retro del gruppo di regolazione elettrico e dell'interruttore di accensione dell'esposizione. Attualmente, ci sarà un cursore trasversale della scala visualizzato sull'esposizione; se non è visualizzato, controlli prego se i cavi dell'alimentazione elettrica e di segnale sono corretti. Regoli la luminosità ed il contrasto dell'esposizione finché l'esposizione non sia chiara.
* installi il righello di calibratura su un ALIMENTATORE con il migliore tasso di disposizione nella produzione, installi l'ALIMENTATORE sulla piattaforma di disposizione e riparilo.
* tasto di arresto/del ciclo: Premi una volta il tasto di arresto/del ciclo ed il motore determinerà il passo avanti dell'alimentatore uno. Keep che premono il tasto di arresto/del ciclo e la macchina guideranno automaticamente il motore per guidare l'alimentatore in avanti fino a liberare il bottone.
* chiave automatica/manuale: Premi una volta tasto automatico/manuale, la luce dell'esposizione è sopra, premere il ciclo/fermano chiave una volta per guidare il motore per guidare continuamente l'alimentatore in avanti. Premi ancora il tasto arresto/del ciclo ed il motore di azionamento farà una pausa.
* chiave di controllo di velocità: Regoli il interruttore di comando della velocità e la velocità di azionamento del motore cambierà di conseguenza.
3-2. Metodo di misura
Giri le manopole di adeguamento nelle direzioni di X, di Y e di Z per muovere il cursore a croce nell'esposizione verso il centro della posizione di aspirazione dell'alimentatore standard e rendala coerenti con il centro del cursore trasversale della scala. Utilizzi il cursore trasversale della scala come riferimento per determinare la posizione -essere-calibrata di intervallo dell'alimentazione dell'alimentatore.
3-3. Adeguamento dell'alimentatore
Se necessario, procedi ai seguenti adeguamenti.
(1) adeguamento della posizione di intervallo nella direzione di X

(2) conferma

①Confermi la posizione di intervallo

②Conferma della posizione dell'otturatore

3-3-1. Adeguamento della posizione di intervallo nella direzione di X

(1) in primo luogo usare l'alimentatore standard per determinare la posizione d'alimentazione corretta di intervallo,
(2) installa il righello di calibratura sull'alimentatore per essere regolato.
Nota: Il righello di calibratura dovrebbe essere misurato da una posizione circa 30mm a partire dal foro anteriore.
(3) rimuove prego la copertura di estremità dell'alimentatore che deve essere regolato (secondo le indicazioni di figura 1) e poi installarla sulla base dell'alimentatore.
(4) leggermente allentare la vite di riparazione dell'ingranaggio a vite.
(5) gira l'asse del motore, preme il dispositivo di antirotazione sull'asse alla posizione della carta del corpo e lo preme con le vostre dita. Attualmente, l'asse del motore non si muove.
Giri e regoli la barretta dell'ingranaggio a vite, l'ingranaggio a vite guida il grande ingranaggio per regolare la posizione d'alimentazione alla posizione corretta, di modo che la posizione di intervallo del righello di correzione è regolato
Allini il foro con il centro del cursore a croce nell'esposizione e poi stringa la vite della riparazione dell'ingranaggio a vite.
(6) il carico e scaricare due volte l'alimentatore, conferma che la posizione di intervallo non è cambiato,
(7) stampa il bottone di andata sull'alimentatore parecchie volte confermare se la posizione d'alimentazione è corretta.

3-3-2. Confermi
(1) conferma la posizione di intervallo
Dopo adeguamento, confermi la posizione di intervallo sul corpo del dispositivo, se la posizione è distorta, prego la riadattano.
Nota: Nel confermare la posizione di intervallo, premi prego «misurare» la chiave in pollici mentre selezionano la posizione per confermare. Inoltre, carichi e scarichi l'alimentatore del nastro 3 volte,
Confermi ripetutamente la posizione.
(2) conferma la posizione dell'otturatore
Sulla base dell'alimentatore, confermi il centro dell'otturatore nella direzione di X
Se il cuore è nel centro del cursore a croce nel microscopio.
Se la posizione ugualmente è distorta, sostituisca la guardia superiore.

4. Manutenzione
4-1. Ispezione quotidiana

(1) controlla prego la superficie di contatto dell'alimentatore e della base dell'alimentatore per vedere se ci sono urti e gli oggetti stranieri (sporcizia, ecc.) causati dalla collisione.

(2) usa prego i vostri occhi per controllare se il righello di correzione è piegato e controlla se il foro del morso del dente per catena è indossato oppure no.

(3) lo strumento di calibratura dell'alimentatore deve essere tenuto pulito. Non urti l'alimentatore contro il corpo della macchina durante la ricerca degli errori. La superficie dovrebbe essere pulita dopo ogni uso. La base dell'alimentatore dovrebbe aggiungersi con una quantità adeguata di olio lubrificante. Dopo che il righello di calibratura è esaurito, la sua integrità dovrebbe essere assicurata per evitare la deformazione e colpire l'accuratezza.

(4) dopo avere per mezzo del calibratore, se non lo usate a lungo, riguardi prego la copertura di lente di ingrandimento per impedire la lente sporcarsi e nociva.
