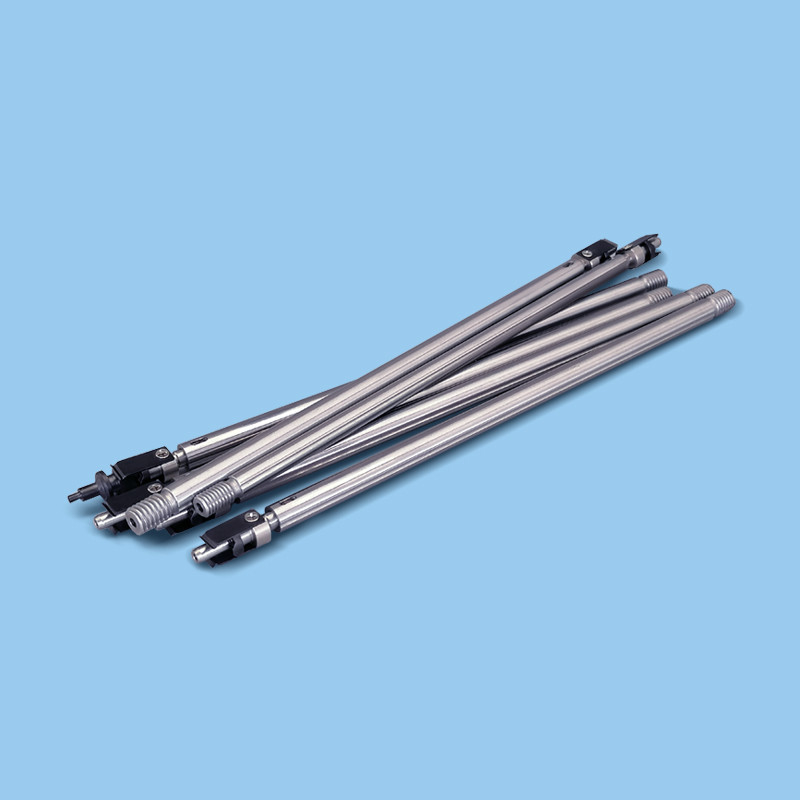

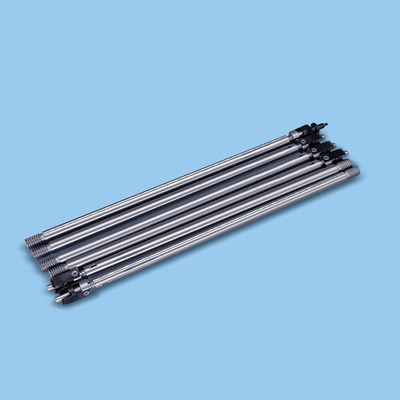

Rivestimento dell'asse 6mm DIC della scanalatura dell'asse XJS 6 dell'ugello di Yamaha Yv100

Rivestimento dell'asse 6mm DIC della scanalatura dell'asse XJS 6 dell'ugello di Yamaha Yv100

Yamaha dota la fabbricazione d'un polverizzatore capa di fonte di garanzia di accuratezza dell'asse della scanalatura della macchina dell'asse XJS 6

CNSMT è uno di fabbricazione dell'ugello di yamaha dello smt più grande e dell'asse dell'ugello in Cina, noi produce tutti i modelli della scelta dello smt e l'ugello e l'asse della macchina del posto, includono l'ugello di yamaha yv100, l'ugello di yamaha yg200, l'asse dell'ugello di yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40, l'ugello di Samsung, l'ugello di panasonic, l'ugello di Fuji, ugello di juki,

Tecnica del fondo:

Mounter, anche conosciuto come «il mounter» o «il sistema di superficie del supporto», nella linea di produzione, è configurato dopo la stampante dello schermo o dell'erogatore e le componenti di superficie del supporto sono disposte esattamente muovendo la testa di disposizione un dispositivo sul cuscinetto del PWB;

quando la macchina attuale di disposizione è in uso, le impurità inutili quali i residui di materia prima e la polvere causeranno la grande interferenza alla disposizione del circuito del chip e seriamente colpiranno il rendimento del prodotto.

Elementi tecnici di realizzazione:

In considerazione delle imperfezioni suddette dello stato dell'arte, lo scopo di presente invenzione è di fornire una struttura della barretta dell'ugello della macchina di disposizione, che è utilizzata per risolvere le impurità inutili quali i residui e la polvere di materia prima quando la macchina attuale di disposizione in stato dell'arte è in uso.

Causerà molta interferenza al lavoro della toppa del circuito della toppa e seriamente colpirà il rendimento del prodotto.

Per raggiungere gli scopi di cui sopra ed altri relativi, la presente invenzione fornisce una struttura della barretta dell'ugello di un'inclusione del mounter del chip: una barretta dell'ugello, un sedile della barretta dell'ugello e un meccanismo di rimozione di polvere e la barretta dell'ugello è riparata sul sedile della barretta dell'ugello, il meccanismo di rimozione di polvere è sistemata dal lato del sedile della barretta dell'ugello di aspirazione.

Il meccanismo di rimozione di polvere comprende un sedile scorrevole. Il sedile scorrevole è sistemato sulla superficie laterale del sedile della barretta dell'ugello di aspirazione e può fare scorrere su e giù liberamente. L'interno del sedile scorrevole è fornito di un tubo di salto e la superficie dell'estremità superiore del sedile scorrevole è se c'è un'elettrovalvola a solenoide, il fondo dell'elettrovalvola a solenoide è collegata al cannello ferruminatorio ed il lato superiore del sedile scorrevole è fornito di dispositivo di archiviazione del gas. Il dispositivo di archiviazione del gas è collegato con l'elettrovalvola a solenoide attraverso un gomito.

La posizione dell'ugello di aspirazione al fondo della barretta dell'ugello corrisponde alla posizione dell'ugello di aspirazione. Un lato della testa di salto è collegato alla barretta mobile ed il fondo del sedile scorrevole è fornito di una barretta fissa. La barretta fissa e la barretta mobile sono collegate da un meccanismo della cerniera ed il sedile scorrevole è a partire dalla superficie laterale del sedile della barretta dell'ugello. Una bombola è sistemata sotto e la barretta telescopica sulla bombola è collegata con la barretta mobile tramite una biella.

Adottando questa soluzione tecnica: quando la barretta dell'ugello di aspirazione assorbe i componenti elettronici, il sedile scorrevole fa scorrere giù in modo che la testa di salto e l'ugello di aspirazione sotto la barretta dell'ugello di aspirazione siano allo stesso livello e poi il cilindro è esteso e la barretta telescopica del cilindro è guidata dalla biella che la barretta mobile gira intorno al meccanismo della cerniera relativo alla barretta fissa.

La barretta mobile determina la testa di salto per muoversi. Nell'ambito dell'azione del tubo flessibile, la testa di salto cambia il suo angolo. I fori di salto sulla testa di salto corrispondere ai componenti elettronici assorbenti dalla barretta dell'ugello. L'elettrovalvola a solenoide è aperta ed il gas fornisce la testa di salto dal dispositivo di archiviazione del gas tramite il cannello ferruminatorio.

I colpi capi di salto sulla superficie del componente elettronico per rimuovere polvere e le impurità sulla superficie del componente elettronico. Poi il cilindro ed il sedile scorrevole sono risistemati. Quando la barretta dell'ugello di aspirazione muove il componente elettronico quando il nastro trasportatore è sopra il bordo elettronico, il sedile della barretta dell'ugello di aspirazione smette di muoversi ed il sedile scorrevole fa scorrere verso il basso.

La testa di salto, con l'azione della bombola, la biella e la barretta mobile, direttamente affronta la posizione dove il bordo elettronico sarà montato e poi l'elettrovalvola a solenoide si apre. Il gas fornisce la testa di salto dal dispositivo di archiviazione del gas tramite il cannello ferruminatorio. I colpi capi di salto sulla superficie del bordo elettronico per rimuovere polvere e le impurità sulla superficie del bordo elettronico.

Poi il cilindro ed il sedile scorrevole sono risistemati e la barretta dell'ugello attacca i componenti elettronici al bordo elettronico. superiore.

In un metodo di realizzazione di presente invenzione, una scanalatura scorrevole è fornita sulla superficie laterale del sedile della barretta dell'ugello di aspirazione relativo al sedile scorrevole e una Rotaia di scorrimento è fornita sulla superficie laterale che collega il sedile scorrevole ed il sedile della barretta dell'ugello di aspirazione. Gli scivoli sono abbinati.

Adottando questa soluzione tecnica: il sedile scorrevole ed il sedile della barretta dell'ugello sono collegati attraverso una Rotaia di scorrimento e una scanalatura scorrevole, che migliora la stabilità del collegamento fra il sedile scorrevole ed il sedile della barretta dell'ugello e facilita il sedile scorrevole sulla superficie del colpo del sedile della barretta dell'ugello su e giù.

In un metodo di realizzazione di presente invenzione, entrambi i lati del sedile della barretta dell'ugello di aspirazione ed il sedile scorrevole sono collegati dai cilindri telescopici idraulici.

Adottando questa soluzione tecnica: il sedile scorrevole è controllato per fare scorrere sulla superficie del sedile della barretta dell'ugello con l'estensione e la contrazione del cilindro telescopico idraulico, che migliora l'accuratezza del movimento del sedile dello scorrevole e facilita il controllo.

In un metodo di realizzazione di presente invenzione, una presa d'aria è fornita in mezzo alla superficie dell'estremità superiore del dispositivo di archiviazione dell'aria ed il dispositivo di archiviazione dell'aria è collegato al carro armato di gas ad alta pressione attraverso la presa d'aria.

Adottando questo schema tecnico: il gas ad alta pressione in primo luogo fornisce il dispositivo di archiviazione del gas attraverso la presa d'aria e poi entra nel cannello ferruminatorio tramite il dispositivo di archiviazione del gas, assicurandosi che la pressione d'aria in ogni cannello ferruminatorio sia coerente e migliorando la qualità di rimozione di polvere del meccanismo di rimozione di polvere.

In un metodo di realizzazione di presente invenzione, una pluralità di coni retinici dell'ugello è fornita sul sedile della barretta dell'ugello ed il numero delle teste di salto corrisponde al numero dei coni retinici dell'ugello.

Adottando questa soluzione tecnica: ogni ugello sulla barretta dell'ugello corrisponde ad una testa di salto, che migliora l'efficienza e la qualità di rimozione di polvere.

In un metodo di realizzazione di presente invenzione, ci sono tre cilindri, che si distribuiscono uniformemente sulla superficie del sedile scorrevole.

Come detto precedentemente, la struttura della barretta dell'ugello della macchina di disposizione di presente invenzione ha i seguenti effetti benefici:

Nel modello di utilità, un meccanismo di rimozione di polvere è sistemato da un lato del sedile della barretta dell'ugello di aspirazione.

Cambiando l'angolo della testa di salto, il flusso d'aria è soffiato alla superficie del componente elettronico quando la barretta dell'ugello di aspirazione assorbe il componente elettronico e la polvere sulla superficie del componente elettronico è rimossa.

Durante il montaggio, il flusso d'aria è soffiato alla superficie del bordo elettronico per rimuovere la polvere sul bordo elettronico, in modo da assicurare che i componenti elettronici ed il bordo elettronico siano esenti da polvere e le impurità quando i componenti elettronici sono montati, che efficacemente migliora la qualità di lavoro del montaggio di componente elettronico ed il meccanismo di rimozione di polvere ha l'alta efficienza di rimozione di polvere, la struttura del dispositivo semplice ed operazione facile.

Descrizione dei disegni

La fig. 1 mostra una rappresentazione schematica della vista frontale di una struttura della barretta dell'ugello di un mounter del chip in un metodo di realizzazione di presente invenzione.

Figura 2 mostra una rappresentazione schematica della vista laterale di destra della struttura della barretta dell'ugello della macchina di disposizione nel metodo di realizzazione di presente invenzione.

La fig. 3 mostra una rappresentazione schematica della struttura interna di una struttura dell'albero di aspirazione di un mounter nell'inclusione del modello di utilità in una giusta vista.

La fig. 4 è una rappresentazione schematica che mostra la struttura interna del meccanismo di rimozione di polvere della struttura della barretta dell'ugello della macchina di disposizione nel metodo di realizzazione di presente invenzione.

Fra loro, 1. barrette dell'ugello; 2. sedile della barretta dell'ugello; 3. cilindro telescopico idraulico; 4. sedile scorrevole; 5. scivolo; 6. dispositivo di archiviazione dell'aria; 7. cilindro; 8. biella; 9. porto della presa d'aria; 10, gomito; 11, rotaie di scorrimento; 12, barretta fissa; 13, barretta mobile; 14, testa di salto; 15, elettrovalvola a solenoide; 16, tubo flessibile; 17, cannello ferruminatorio.

Modi dettagliati

I seguenti esempi specifici illustrano l'implementazione di presente invenzione. Quegli esperti con questa tecnologia possono capire facilmente gli altri vantaggi ed effetti di presente invenzione dai contenuti rivelati in questa specificazione.

Riferisca prego a figura 1 per calcolare 4. Dovrebbe essere notato che la struttura, rapporto, dimensione, ecc. indicati nei disegni accompagnanti in questa specificazione sono usati soltanto per abbinare il contenuto rivelato nella specificazione per la comprensione e la lettura di quelle esperte con questa tecnologia e non sono intesi per limitare l'implementazione di questo modello di utilità.

Di conseguenza, non ha significato tecnico. Tutto il modifica strutturale, cambiamento proporzionale di relazione, o adeguamento di dimensione dovrebbero ancora cadere nell'ambito del contenuto tecnico rivelato dal modello di utilità possono essere coperti.

Allo stesso tempo, i termini come «superiore», «abbassarsi», «andato», «destra», «mezzo» e «uno» hanno citato in questa specificazione sono soltanto per convenienza della descrizione e non sono usati per limitare il testo. La portata del modello di utilità che può essere implementatoe, del cambiamento o dell'adeguamento della sua relazione relativa, senza cambiamenti sostanziali al contenuto tecnico, inoltre sarà considerare come la portata dell'implementazione del modello di utilità.

Riferirsi alla figura

1, la presente invenzione fornisce una struttura della barretta dell'ugello di un'inclusione del mounter del chip: una barretta 1 dell'ugello, un sedile 2 della barretta dell'ugello e un meccanismo di rimozione di polvere. La barretta 1 dell'ugello è riparata sul sedile 2. della barretta dell'ugello. Il meccanismo di rimozione di polvere è sistemato dal lato del sedile 2. della barretta dell'ugello di aspirazione. Il meccanismo di rimozione di polvere comprende un sedile scorrevole 4, che è sistemato sulla superficie di un lato del sedile 2 della barretta dell'ugello e degli scorrevoli su e giù liberamente. L'interno del sedile scorrevole 4 è fornito di un tubo di salto 17, la superficie dell'estremità superiore del sedile scorrevole 4 è fornita di un'elettrovalvola a solenoide 15, il fondo dell'elettrovalvola a solenoide 15 è collegato con un cannello ferruminatorio 17 ed il lato superiore del sedile scorrevole 4 è fornito di un dispositivo di archiviazione 6 del gas che è collegato all'elettrovalvola a solenoide 15 attraverso un gomito 10 e soffia il fondo della trachea 17 è collegato ad una testa di salto 14 tramite un tubo flessibile 16. La posizione della testa di salto 14 corrisponde alla posizione dell'ugello di aspirazione al fondo della barretta 1. dell'ugello. Un lato della testa di salto 14 è collegato ad una barretta mobile 13 ed il fondo del sedile scorrevole 4 è fornito di una barretta fissa 12. La barretta fissa 12 e la barretta mobile 13 sono collegate da un meccanismo della cerniera. Una bombola 7 è fornita nell'ambito della superficie laterale del sedile scorrevole 4 a partire dal sedile 2 della barretta dell'ugello e la barretta telescopica sulla bombola 7 è collegata con la barretta mobile 13 tramite una biella 8.

Una scanalatura 5 dello scorrevole è fornita sulla superficie laterale del sedile 2 della barretta dell'ugello relativo al sedile scorrevole 4 e le rotaie di scorrimento 11 sono fornite sulla superficie laterale del sedile 4 dello scorrevole relativo al sedile 2 della barretta dell'ugello e le rotaie di scorrimento 11 e la scanalatura 5 dello scorrevole sono fornite. Cooperi.

Il sedile 2 della barretta dell'ugello di aspirazione ed il sedile scorrevole 4 sono collegati dai cilindri telescopici idraulici 3 da entrambi i lati.

Una presa d'aria 9 è fornita in mezzo alla superficie dell'estremità superiore del dispositivo di archiviazione 6 dell'aria ed il dispositivo di archiviazione 6 dell'aria è collegato ad un carro armato di gas ad alta pressione attraverso la presa d'aria 9.

Una pluralità di coni retinici 1 dell'ugello di aspirazione è fornita sul sedile 2 della barretta dell'ugello di aspirazione ed il numero delle teste di salto 14 corrisponde al numero dei coni retinici 1. dell'ugello di aspirazione.

Ci sono tre cilindri 7 che si distribuiscono uniformemente sulla superficie del sedile scorrevole 4.

Per riassumere, il modello di utilità attuale è fornito di un meccanismo di rimozione di polvere dal lato del sedile della barretta dell'ugello di aspirazione. Cambiando l'angolo della testa di salto, quando la barretta dell'ugello di aspirazione assorbe i componenti elettronici, il flusso d'aria è soffiato alla superficie dei componenti elettronici per rimuovere la polvere sulla superficie dei componenti elettronici. ,

Nel montare i componenti elettronici, il flusso d'aria è soffiato alla superficie del bordo elettronico per rimuovere la polvere sul bordo elettronico, in modo da assicurare che i componenti elettronici ed il bordo elettronico siano esenti da polvere e dalle impurità quando i componenti elettronici sono montati,

quale efficacemente migliora il montaggio dei componenti elettronici la qualità di lavoro del meccanismo di rimozione di polvere è alta, l'efficienza di rimozione di polvere del meccanismo di rimozione di polvere è alta, il meccanismo del dispositivo è semplice e l'operazione è semplice. Di conseguenza, il modello di utilità efficacemente sormonta le varie imperfezioni in stato dell'arte ed ha un alto valore industriale.

Le inclusioni suddette illustrano soltanto esemplare i principi e gli effetti del modello di utilità attuale e non sono usate per limitare il modello di utilità attuale. Chiunque esperto con questa tecnologia può modificare o cambiare le inclusioni suddette senza partire dallo spirito e dalla portata di presente invenzione.

Di conseguenza, tutti i modifiche o cambiamenti equivalenti completati da quelle con conoscenza ordinaria nel campo tecnico senza partire dallo spirito e dalle idee tecniche rivelati dal modello di utilità attuale dovrebbero ancora essere coperti dai reclami del modello di utilità attuale.
