Fare un passo da tavolino della taglierina del laser del PWB di economia della tagliatrice del PWB con comando a motore

TAGLIATRICE DA TAVOLINO del PWB, taglierina del PWB di economia

Ciò è una tagliatrice da tavolino automatica del PWB, era ampiamente usata per le fabbriche dello smt, noi ha esportato verso molti paesi prima, con buona qualità e vita stabile. Siamo il produttore di variaty della tagliatrice del PWB con le alte lame del PWB di quanlity, in modo da non non avete bisogno di vi preoccupate a questo proposito rotto mentre tagliare il vostro bordo del PWB.

CNSMT è specializzato nella progettazione, nella produzione e nella vendita della serie seguente di prodotti:

TAGLIERINA del PWB, TAGLIERINA di FPC, pressa a caldo di FPC, pressa a caldo di impulso, saldatrice di impulso, macchina di alluminio della TAGLIERINA del substrato, TAGLIERINA del laser,

Perforazione di taglio di FPC, separatore leggero della striscia, tagliatrice del PWB del LED, tagliatrice di alluminio del substrato, taglierina della V-scanalatura, saldatrice di impulso del cavo, macchina di temperatura costante, innesco ritrattabile del PWB, PWB, muffa di FPC, saldatrice di pressatura a caldo, tagliatrice del PWB di SMT,

Descrizione di prodotto


1. La taglierina coltello tipa è un bordo elettrico del PWB e una taglierina di alluminio del substrato con un coltello rotondo superiore e una lama diritta più bassa. Nel dividere il bordo, il PWB è riparato sul coltello più basso attraverso la scanalatura di V e sul coltello superiore è controllato dal pedale per realizzare la separazione del bordo.
2. La tagliatrice automatica del PWB è guidata da un motore facente un passo, che può separare i vari grandi o piccoli bordi del PWB ed i substrati di alluminio con le pre-scanalature.

3. La lunghezza massima della segmentazione è 400MM, 600MM, 900MM, 1200MM e può anche essere personalizzata oltre questo intervallo di grandezza.

4. Il colpo commovente del coltello circolare superiore (IE la lunghezza del piatto) può essere prestabilito.

5. La velocità tagliente può essere commutata liberamente fra 300MM/S e 500MM/S.

6. La lacuna fra i coltelli superiori e più bassi può essere facilmente ha regolato dalla manopola.
7. L'operazione è sicura. C'è una lama protettiva sul coltello rotondo, che non danneggierà la mano. Può anche essere fornito di rivelatore infrarosso (tenda leggera di sicurezza). Quando una mano umana o un oggetto straniero entra nell'area di lavoro, il coltello smetterà automaticamente di proteggere la macchina e di evitare le lesioni del lavoro.

8. Il coltello circolare superiore ed il coltello diritto più basso sono fatti di materiale SKD-11 importato dal Giappone, che è duro e resistente all'uso, ha un tempo di impiego lungo ed ha piccolo sforzo discissione per impedire l'incrinamento dei giunti della lega per saldatura.
9. spessore tagliente del PWB: 0.5MM-3.2MM.
10. Lo spessore restante del PWB alla scanalatura di V: 1/3 di spessore standard del bordo di PC, MIN-0.2MM, MAX-0.8MM. 11. La profondità minima C della scanalatura di V è 0.25MM e la dimensione esterna ha aggiunto dopo la separazione: 0.1MM-0.2MM.

Manuale di operazione

I. Notes:

* prima di usando la tagliatrice automatica del PWB, legga prego con attenzione questo manuale e vi aiuterà ad azionarlo uniformemente.

* non rimuova la guardia intorno alla lama in alcuna circostanza, per non causare alcun pericolo

* la macchina è progettata soltanto per il circuito con V tagliato pre-segnato, non utilizza in altri scopi.

* quando fanno funzionare questa macchina, non indossi i vestiti troppo sciolti. I capelli lunghi dovrebbero essere legati fino a per impedirla essere impigliato.

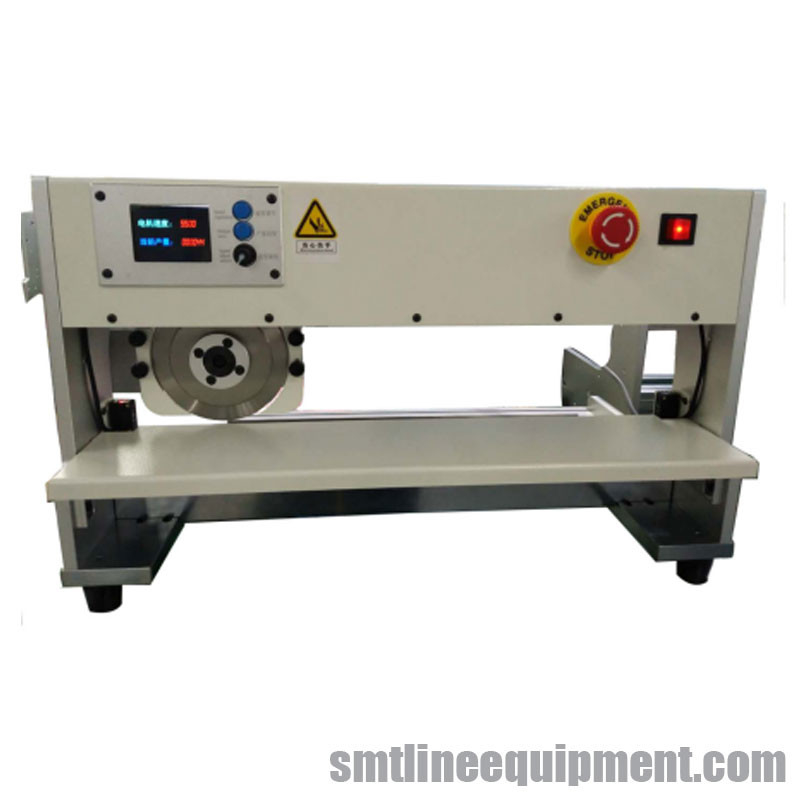

II. nome di parti della macchina (si vedano figure 1 e 2):

1. Manopola di sintonia di modo del piatto

indicatore 2.Power e l'origine

bottone di viaggio 3.Plate

4. Commutatore massimo minimo di velocità

5. Commutatore di arresto di emergenza

6. Lama superiore

7. Guardia della lama superiore

8. Manopola di sintonia di altezza della lama superiore

9. Sedile superiore della lama

10. Lama più bassa

11. Vassoio esterno

12. Guardia della lama più bassa

13. Pannello laterale

14. Vite manuale della manopola

15. Limitatore di altezza della lama superiore

III. indicatori tecnici:

Lunghezza massima del piatto: illimitato

Spessore del piatto: 0.2-5.0mm

Velocità di alimentazione del piatto: 300-500mm/secondo

Materiale della lama: Acciaio rapido di SK61D

Temperatura di funzionamento: 10-35 temperatura di stoccaggio del ℃: -20-50 ℃

Alimentazione elettrica: 230V110V, 50HZ/60HZ, 40W

dimensione: 650mm*340mm*430mm

peso: 49KG

IV. preparazione prima di installazione e di uso della macchina

1. Controlli gli oggetti nella scatola di imballaggio, compreso le seguenti parti: ospite, manuale, cavo di potere, commutatore di pedale e chiave esagonale per sintonizzare.

2. Rimuova la borsa d'imballaggio della macchina, dispongala sul banco da lavoro solido e pulisca il grasso antiruggine sulla lama.

3. La macchina deve essere interrata attendibilmente per impedire il danneggiamento dall'elettricità statica delle componenti sul circuito. Se la terra nell'incavo di potere è affidabile ed efficace, la macchina sarà interrata attendibilmente una volta che è alimentata.

4. Ripari il vassoio esterno (11) alla macchina con due viti di riparazione, regoli l'altezza delle componenti sul circuito per regolarlo ad un'altezza adatta e per chiudere manualmente la vite a chiave della manopola del vassoio.

5. Inserisca il commutatore di pedale l'incavo corrispondente alla parte posteriore della macchina, per assicurare il potere del rifornimento è corretto prima del alimentato di.

V. Adjustment della macchina:

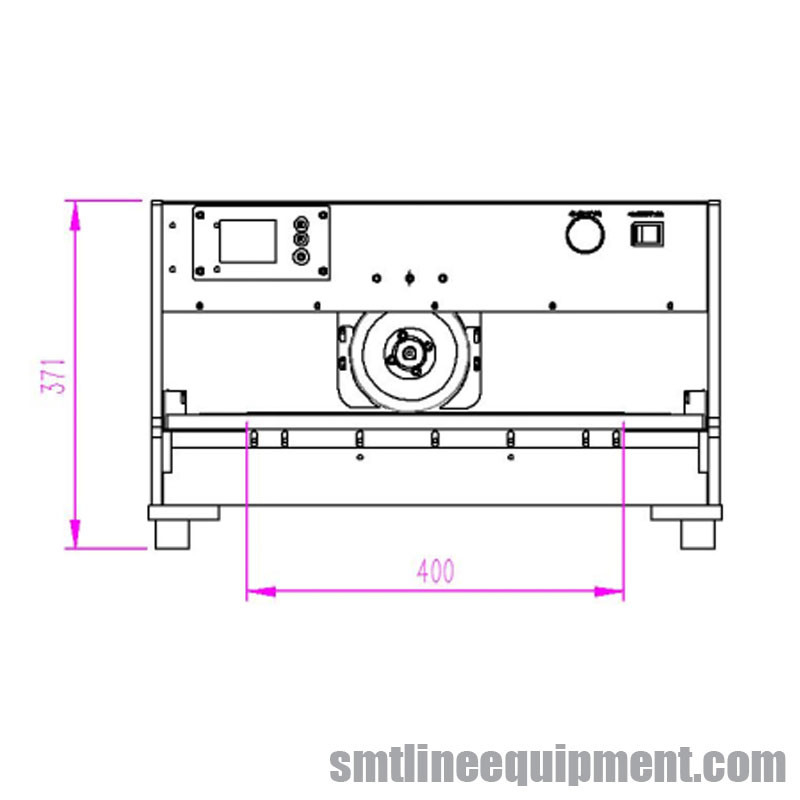

1. Assicuri che le componenti sul circuito non si scontrino con il corpo e la lama. Si veda figura 1 per le dimensioni della macchina. L'altezza delle componenti sul circuito non supererà la portata. Se le componenti sul tocco del circuito la lama, contatto noi per preelaborare la lama per evitare il taglio delle componenti.

2. Secondo lo spessore del circuito, regoli l'altezza della lama superiore regolando la manopola.

VII. manutenzione quotidiana della macchina:

Durante l'uso della macchina, il lavoro di manutenzione è abbastanza semplice. Tenga la macchina pulita e dipinga il grasso antiruggine sulle lame superiori e più basse in maniera regolare. Designi una persona responsabile del funzionamento e della manutenzione, per assicurare la precisione della macchina. Nonla usi o non immagazzini al livello o alla bassa temperatura (vedi la parte 3).

VIII. sostituzione della lama:

Dopo uso lungo della macchina, se la lama è danneggiata, liberamente la vite di regolazione della manopola (16), rimuovere la vecchia lama superiore nociva; se la lama più bassa è danneggiata, rimuova il vassoio interno (13), liberamente le quattro viti sulla lama più bassa, per rimuovere la vecchia lama più bassa nociva.

A. Instruction del pannello di controllo:

1. Il commutatore massimo minimo della velocità è un interruttore di comando della velocità, compreso le velocità lente e veloci. Prima di utilizzare, fissilo all'a bassa velocità e quando gli operatori diventano abili, fissilo alla velocità veloce, per assicurare la qualità dei piatti.

2. Il commutatore di modo è un commutatore del sistema, compreso il piede o il movimento del punto. Nel modo di precedente modo, la luce di indicazione tremolerà ed allarmerà quando non raggiunge il viaggio prestabilito. Annulli l'allarme e continui il lavoro.

3. L'arresto di emergenza è il bottone dell'arresto di emergenza e può essere usato come il pannello.

4. Dopo che il completamento dell'uso dell'attrezzatura, ha presentato la lama superiore di nuovo al punto originale tagliare il potere di assicurare la sicurezza.

Istruzione di B. Operation:

1. Colleghi all'alimentazione elettrica ed avvii il commutatore. Indicatori luminosi 0 e 400/600 istantaneo, stampa il bottone che corrisponde a lampeggiante, la volontà leggera sopra continuamente. Premi il pedale e la lama superiore ritornerà all'origine e può muoversi fra 0 - 400/600. Chiave 0 di tocco o chiave 400/600 per permettere che la luce di indicazione infiammi e tocco 100/150. 200/300. di 300/450. Tutta la chiave può permettere che le due luci corrispondenti le facciano sopra costantemente, quindi la lama superiore viaggia fra queste due luci e la lama superiore può viaggiare fra qualunque punti di 0-400/600.

2. Regoli la lacuna fra le lame superiori e più basse, generalmente fra 0,1 e 0,2. La lacuna fra la lama di posizionamento superiore e la lama di posizionamento più bassa è generalmente uguale allo spessore del bordo di PC.

3. Le taglierine superiori e più basse devono essere nello stesso aereo e l'errore non può superare 0.1mm.

4. Regolazione del metodo di distanza eccentrica

5. La piattaforma di lavoro può essere regolato ascendente o discendente.

6. Fissi il viaggio e la velocità taglienti e fissare il metodo seguirà il metodo di adeguamento ha detto precedentemente.

7. Faccia un passo sul commutatore di pedale e provi a volte. Nel caso di nessun'anormalità, il lavoro convenzionale può essere iniziato.

Manutenzione di C. Basic:

1. Dopo il completamento del lavoro, giri prego fuori dall'alimentazione elettrica e rimuova i residui.

2. Attenzione di paga alla protezione delle taglierine superiori e più basse.

3. Quando la macchina è a lungo senza lavoro, rimuova prego la tomaia ed abbassare le taglierine ed il cappotto con olio per proteggere. Puliscala prego prima dell'uso.

4. Presti attenzione a controllare la legatura di tutte le viti
