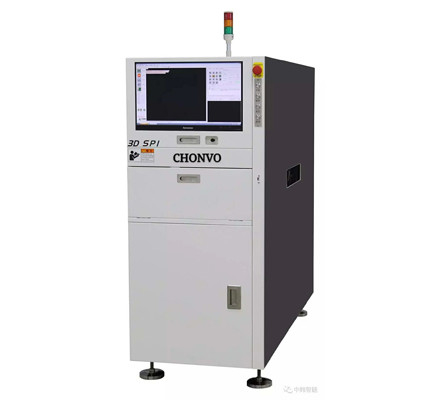

macchina in-linea di ispezione della pasta della lega per saldatura di 3D SPI
la macchina di ispezione della pasta della lega per saldatura 3D che inoltre è abbreviata mentre SPI è usato per il collaudo dei circuiti stampato è stampata correttamente oppure no.
Ciò è una tecnica ampiamente usata per PCBs che è ancora in uso da molti consumatori. In questi ultimi anni usando questa macchina molte società hanno condotto a successo a lungo termine. Poiché usando questa macchina fabbrica ha prodotto l'alta qualità circuiti stampato.
Il controllo di tutti i punti pertinenti nel processo di produzione è essenziale, ecco perché salda l'ispezione della pasta è di grande importanza per la fabbricazione delle assemblee complesse.
In questo articolo stiamo andando dividere l'ulteriore informazione circa ispezione della pasta della lega per saldatura 3D compreso le sue caratteristiche, come fa funziona ed ancora. Così se volete sapere ulteriore a questo proposito poi per restare in accordo con noi!
Come tutti sanno che l'ispezione della lega per saldatura è stato di di grande importanza attualmente per i circuiti stampato. Ma come funziona? In questa sezione, noi che andiamo dividere le informazioni vere su come fanno gli impianti?
Così senza sprecare il tempo ci ha lasciati cominciare!
Un'ispezione della pasta della lega per saldatura 3D è un metodo visivamente di controllo dei circuiti stampato per i difetti nella pasta della lega per saldatura. Poichè questo metodo è usato per individuare i difetti nel PCBs in modo da saprà automaticamente se ci sarà qualcosa fuori.
Ci sono misure specifiche che accompagneranno tutto il circuito stampato che è fatto correttamente. È inoltre capace di misurazione l'area, il volume, l'altezza, la forma, lo spostamento, il ponte e dello straripamento.
Questo metodo è molto accurato nella rilevazione dei difetti. La rilevazione dei difetti è importante perché può condurre ai problemi gravi quale il funzionamento del bordo può essere colpita.
La macchina di ispezione della pasta della lega per saldatura aggiunge un dispositivo del laser per la misura di spessore della pasta della lega per saldatura. Poi SPI deve prelevare un buon campione del PWB e prendere l'immagine. Il giudizio è basato sull'immagine e sui dati del PWB. Naturalmente, le errate valutazioni accadranno ed il suo tasso sarà alto.
La macchina di ispezione della pasta della lega per saldatura può realizzare soltanto l'ispezione di immagine sulla superficie se c'è un settore trattato dall'oggetto. La macchina di ispezione della pasta della lega per saldatura può anche misurare l'altezza di SPI, la planarità di SPI, ecc. che inoltre è usato per individuare se la stampa della pasta della lega per saldatura è spostata, gettato un ponte su, nocivo, ecc.
Prima dell'immersione nelle caratteristiche della macchina di ispezione della pasta della lega per saldatura 3d stiamo andando dividere perché è importante? Perché dobbiamo fare questa ispezione e che cosa sono i benefici che otteniamo dopo avere fatto l'ispezione. così senza sprecare il tempo ci ha lasciati tuffarsi in e vedere perché questa ispezione è importante. Una macchina di ispezione della pasta della lega per saldatura è utilizzata per individuare gli errori in PCBs. È osservato che la maggior parte degli errori che si presentano in PCBs sono dovuto stampa impropria della pasta della lega per saldatura. Le macchine di ispezione della pasta della lega per saldatura sono di grande importanza. Dopo sono alcuni benefici che otteniamo dopo avere fatto l'ispezione:
L'ispezione della pasta della lega per saldatura utilizza l'attrezzatura di alta qualità di alta precisione che contribuisce a migliorare la prestazione e la qualità del PWB. Le macchine fotografiche di alta qualità sono usate per fare le immagini 3d, che sono molto utili nella misurazione l'allineamento e del volume di pasta della lega per saldatura. Ciò contribuisce a migliorare il rendimento e la qualità stampa per il PCBs.
Poichè abbiamo discusso le macchine più in anticipo di ispezione della pasta della lega per saldatura sono composte di macchine fotografiche di alta qualità dell'immagine. Queste macchine fotografiche producono le immagini di alta qualità 3d. A differenza delle macchine fotografiche tradizionali, queste macchine fotografiche sono capaci di cattura dell'altezza di SPI. In questo modo, il volume della pasta della lega per saldatura è misurato precisamente. Così con l'aiuto di SPI, i produttori possono controllare facilmente la lega per saldatura che incolla il processo.
La caratteristica gigante della lega per saldatura che incolla le macchine è che possono contribuire a ridurre gli errori che si presentano in circuiti stampato. Le informazioni importanti circa il processo di stampa possono essere ottenute tramite ispezione della pasta della lega per saldatura. Ciò vi dà una chiara idea circa i difetti che si presentano durante il processo. In questo modo, potete prendere i provvedimenti necessari per ridurre gli errori.
| Parametro online di 3D SPI |
| Capacità di rilevazione dell'attrezzatura |
| numero |
| Parametro dell'oggetto |
| Modello 8060A del dispositivo |
| Gamma 0.6-5.0mm di spessore del PWB |
| Larghezza laterale trattata 3mm del PWB |
| Intervallo di grandezza del PWB massimo: 400*350mm si adattano alla più piccola componente 01005 |
| Parametri 0.6mm-5.0mm≤5.0kg del PWB |
| Oggetti di ispezione standard area, altezza, volume, posizione, cortocircuito |
| Tipo difficile meno latta, punta, cortocircuito, contrappeso, crollo di rilevazione |
| Sistema ottico della gamma 0-500um di rilevazione di altezza della pasta della lega per saldatura |
| Ripetibilità <1> |
| GR&R <10> |
| Sorgente luminosa di multi-angolo di sorgente luminosa di risoluzione ottica 12um/15um/18um |
| grata elettronica programmabile di sorgente luminosa 3D |
| Velocità 0.4s/FOV di rilevazione |
| Parte del software |
| Lingua del software |
| Modo di programmazione, tipo dati 274D/274X, programmazione del emissione dei dati di Gerber dell'immagine di ricerca del PWB |
| Software di programmazione, online programmante |
| SPC dell'acquisizione dei dati ed analisi SPC standard standard |
| Dati del cattivo segno e divisione della toppa |
| Esame del codice a barre |
| Rete della base di dati di MES |
| Software di programmazione offline |
| Tempo di programmazione 5-20 minuti |
| Parti dell'hardware |
| Servomotore di modo dell'azionamento |
| Monorotaia di modo della pista |
| Altezza componente permissibile del PWB: 10mm/lower: colata integrale della struttura della struttura di 20mm, vite, guida |
| Modo di adeguamento di larghezza della ferrovia |
| PWB che posiziona e che preme la tomaia che posiziona, pressione di metodo del cilindro |
| Altezza 900mm±20mm della ferrovia di guida |
| Norma di direzione di trasmissione del PWB: da sinistra a destra |
| Interfaccia di formato SMEMA del segnale |
| Parte del computer |
| Ospite di computer, computer professionale del monitor, LCD: 1920*1080 |
| Configurazione computer, il otto-centro memoria/i7 GPU del sistema 16G/disco rigido 1TB/64 bit discreto grafici/Windows7 |
| Stato della domanda dell'attrezzatura |
| Dimensione dell'attrezzatura (W*D*H) 620*1620*1500mm potere e potere AC220V/1000VA |
| Pressione di esercizio 0.35-0.55mpa |
| Posizionamento del PWB |
| Peso dell'attrezzatura (chilogrammo) 1100kg |
| Servizio di attrezzatura |
| Aggiornamento libero di vita di servizio di aggiornamento software |
| Le caratteristiche di servizio su misura hanno adattato |
| Nota: I parametri sono conforme a cambiamento senza preavviso. La società riserva il diritto dell'interpretazione finale |
La macchina in-linea di ispezione della pasta della lega per saldatura di CNSMT 3d funziona a molto ad alta velocità e produce più uscita. Le macchine fotografiche tutto digitali 3d funzionano con la lente telocentrica industriale, l'alta risoluzione, la profondità di campo di ultra-larghezza, la distorsione ultrabassa, la progettazione parallela unica, ecc. a causa di questa alta velocità che la macchina di ispezione della pasta della lega per saldatura individua più efficientemente l'errore senza alcun problema. Lo spessore del PWB dovrebbe essere od la gamma di 0.6-5.0mm.
Permette che la compensazione di piegamento del piatto rediga le chiare immagini dei circuiti stampato ed i dati online in tempo reale. Il piegamento da placcare è fatto con alta precisione ed efficienza. In primo luogo i piatti di piegamento sono analizzati e poi la prova di piegatura è completata. Dopo essere stato analizzatgli aiuta la macchina per lavorare efficientemente piegando i piatti.
Rasterization è un processo di presa dell'immagine descritta nelle forme differenti e di conversione in immagini raster che possono essere le serie di pixel, punti, linee, ecc. con gli oggetti di rasterizations sullo schermo sono creati con una maglia dei triangoli o dei poligoni che creano un'immagine 3d degli oggetti. Realizzi la rilevazione senza ombra 3d senza preoccuparsi per le misure inesatte causate dalle ombre.
La macchina di ispezione della pasta della lega per saldatura di CNSMT 3d è ad una macchina adatta a umana. È molto facile da operare. Il sistema della tastiera in è disponibile sia in cinese che nella lingua inglese. Sostiene Gerber, importazione di cad. Inoltre sostiene la programmazione offline e manuale. Il metodo di sua applicazione è così semplice ed il consumatore può eseguire la funzione con grande facilità.
Per gli errori di programmazione e di rilevazione accurati rapidamente, il software dovrebbe essere di alta precisione e di accuratezza. Dovrebbe essere altamente intuitivo in modo da può effettuare l'intera programmazione con la facilità grande. La macchina di ispezione della pasta della lega per saldatura di CNSMT 3d consiste del software altamente intuitivo. Attraverso questo software, produce le immagini 3d per gli utenti con grande efficienza. Può individuare gli errori più efficacemente con tale software ma mostra la rilevazione difficile per le componenti come meno latta, punta, cortocircuito, ecc.
Con il sistema motorio di servo di CA, accoppiato con le viti della palla di precisione e paia lineari della guida, assicura le capacità ad alta velocità ed accurate di rilevazione, il movimento veloce e stabile e la precisione di posizionamento di meno di 10μm.
La macchina di ispezione della pasta della lega per saldatura può realizzare soltanto l'ispezione di immagine sulla superficie se c'è un settore trattato dall'oggetto. La macchina di ispezione della pasta della lega per saldatura può anche misurare l'altezza di SPI, la planarità di SPI, ecc. che inoltre è usato per individuare se la stampa della pasta della lega per saldatura è spostata, gettato un ponte su, nocivo, ecc.
L'esecuzione della macchina di ispezione della pasta 3d della lega per saldatura può diventare più facile da eseguire se teniamo le seguenti considerazioni presente:
La velocità di viaggio del seccatoio determina quanto tempo è disponibile per la pasta della lega per saldatura per il rotolamento sulle aperture dello stampino e della superficie del PWB. Una regolazione di 25mm al secondo è usata tipicamente ma dipende dalla dimensione delle aperture all'interno dello stampino e la pasta della lega per saldatura ha usato.
Diventa importante applicare la pressione sufficiente attraverso la lunghezza della lama del seccatoio assicurare una strofinata pulita dello stampino. Non applichi troppa pressione come può causare la scavatura della pasta dalle più grandi aperture che risultano ad usura superiore sullo stampino.
Può anche condurre all'emorraggia della pasta fra lo stampino ed il PWB. L'applicazione della troppo poco pressione può causare l'ungitura della pasta sullo stampino. Quali risultati nel deposito difficile e nel trasferimento incompleto nel PWB.
L'angolo del seccatoio è fissato tipicamente a 60 gradi dai supporti che sono riparati a. Deriva nella scavatura della pasta della lega per saldatura dallo stampino se l'angolo è aumentato e così meno pasta della lega per saldatura è depositata. Dopo che il seccatoio ha completato una stampa può lasciare un residuo della pasta della lega per saldatura se l'angolo è ridotto.
Una velocità della regolazione circa 3mm sta usanda per gli stampini ed è governata dalla dimensione delle aperture all'interno degli stampini. Ciò è la velocità a cui il PWB separa dagli stampini.
Se la velocità è troppo veloce poi causerà la pasta della lega per saldatura non completamente al rilascio dall'apertura.
Lo stampino deve essere pulito regolarmente. La pulizia può essere fatta con sia i metodi automatici che manuali. La pulizia automatica ha messo il sistema in cui permette la pulizia dello stampino dopo un numero fisso delle stampe. Il sistema esegue due funzioni in primo luogo che pulisce la parte di sotto dello stampino per evitare macchiarsi. Ed il secondo è di pulire le aperture facendo uso di un vuoto per fermare i bloccaggi.
Sia i seccatoi che gli stampini devono essere mantenuti con attenzione per proteggerli da tutto il danno meccanico. Entrambi dovrebbero essere controllati completamente prima e dopo uso. Se del danneggiamento è notato dei seccatoi e degli stampini dovrebbero essere sostituiti per assicurare un processo affidabile e ripetibile.
Un altro fattore importante che dovete considerare mentre esegui questo processo è che il PWB dovrebbe essere tenuto pianamente contro lo stampino. Se il PWB completamente non è sostenuto può condurre a stampare i difetti quale il giacimento difficile della pasta.
Il colpo della stampa è la distanza che il seccatoio viaggia attraverso gli stampini. La distanza che riguarda è circa 20mm. la distanza che riguarda deve permettere che abbastanza spazio affinchè la pasta rotoli sulla corsa di ritorno poichè è il rotolamento della perla della pasta della lega per saldatura che genera la forza discendente che guida la pasta nelle aperture.
Per verificare l'ispezione automatica di processo può essere usata per controllare i giacimenti della pasta della lega per saldatura. Ci sono due tipi di ispezioni della pasta della lega per saldatura disponibili che sono 2d ed ispezione 3d. la 2d ispezione controlla l'area del giacimento della pasta e l'ispezione 3d controlla il volume del giacimento della pasta.
Conclusione:
la macchina di ispezione della pasta della lega per saldatura 3d si è trasformata nell'esigenza di quasi ogni industria del loro PCBs. È usata per individuare gli errori e per provare se il PCBs è stampato correttamente oppure no. Poiché è stato osservato che la ragione per la quale gli errori si presentano in PCBs è stampa impropria.
la macchina di ispezione della pasta della lega per saldatura 3d fornisce le caratteristiche multiple che già abbiamo discusso nell'articolo. Queste caratteristiche comprendono l'alta velocità che permette che produca rapidamente più uscita. Funziona con alta precisione ed accuratezza.
Ha software di alta qualità che permette che esegua più efficientemente il processo. È molto per quanto il sistema della tastiera sia facile da operare disponibile sia nelle versioni cinesi che inglesi.
Questa macchina di ispezione è di grande importanza mentre migliora la prestazione del PCBs, fornisce l'attrezzatura di alta qualità e contribuisce a ridurre gli errori. Prima di iniziare il processo tenga sempre alcune considerazioni presente vostro in moda da potervi eseguire efficientemente voi. Questi comprendono la velocità del seccatoio, pressione del seccatoio, ispezione, ecc.
