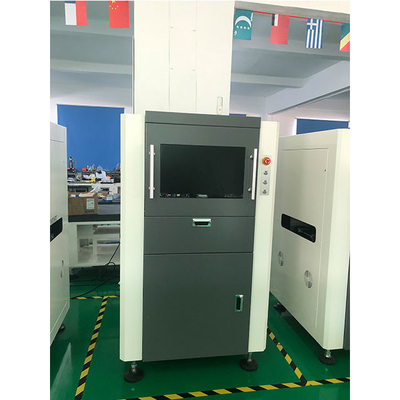

Macchina ottica automatizzata online Digital Constant Current SMT AOI Machine di ispezione

Macchina ottica in-linea automatica di ispezione di SMT AOI

Una macchina ottica automatica di ispezione inoltre è abbreviata come macchina (AOI). CNSMT sta funzionando sempre per produrre i prodotti più efficaci per i suoi consumatori. In moda da poterli eseguire facilmente essi le loro mansioni in meno tempo. Una macchina ottica in-linea automatica di ispezione s810 è una nuova produzione di CNSMT. Aiuta i consumatori ad ispezionare automaticamente gli errori nel loro PCBs.

Questa macchina può individuare due tipi di guasti, il primo è guasti catastrofici come le componenti mancanti. Individua i guasti di qualità, quali le componenti oblique. Oltre a questa qualità, fornisce varie caratteristiche che rendono questa macchina altamente affidabile per i consumatori. In questo articolo,

stiamo andando dividere le informazioni vere sulla macchina ottica in-linea automatica di ispezione di CNSMT che sta andando essere utile per voi. Così se volete conoscere più circa questo prodotto, quindi faccia scorrere giù per leggere più ulteriormente questo articolo!

Perché dobbiamo utilizzare una macchina ottica automatica di ispezione?

Perché dobbiamo utilizzare questa macchina per ispezione anche se il metodo manuale inoltre è richiesto? Prima del salto nella profondità in questa macchina caratteristiche ci lasciano discutere perché la macchina di AOI è importante da usare. Malgrado i miglioramenti che erano stati apportati, i circuiti stanno ottenendo più complessi rispetto agli anni ultimi che pensiamo. dovuto questa complessità nel metodo manuale del bordo è non più un opzione realizzabile per i circuiti. Abbiamo bisogno di un metodo avanzato a questo fine.

Per occuparci della complessità del bordo utilizziamo una macchina di AOI che assicura che i costi siano tenuti il più basso possibile individuando gli errori presto nella linea di produzione. Individua molto rapidamente i problemi e gli errori nella lega per saldatura e nell'area di montaggio. Ciò assicura che gli errori stiano riconoscendi e rettificandi prima che troppi bordi siano sviluppati con lo stesso problema.

Caratteristiche della macchina ottica automatica di ispezione di CNSMTs s810:

Macchina fotografica di alta qualità:

Lle 5 milione macchine fotografiche importate pixel di alta qualità stanno utilizzande nella macchina di s810 AOI. Questa macchina fotografica cattura gli errori ed i problemi all'interno delle assemblee del PWB all'alta velocità. La macchina fotografica dovrebbe essere di buona qualità per catturare l'immagine e per fornire i risultati di alta qualità. La macchina fotografica è disposta vicino al PWB dell'obiettivo e richiede un buon sistema di illuminazione

Lente robusta:

Le alte lenti telocentriche industriali stanno utilizzande nell'ispezione ottica automatica s810. Ciò contribuisce ad eseguire il compito di ispezione con grandi facilità ed aiuti di sormontare le sfide difficili. Queste lenti stanno destinande per avere ingrandimento costante indipendentemente dalla distanza dell'oggetto. La profondità di questa lente che sta utilizzanda per la macchina di ispezione di s820 AOI è circa 5mm. i requisiti speciali possono essere selezionati con un'alta profondità di questa lente.

Sorgenti luminose:

Tre sorgenti luminose sono disponibili nella macchina ottica automatica di ispezione di CNSMT. I colori di queste luci sono rossi, verdi e blu. Queste luci sono presenti nella forma di anello. Inoltre, una fonte coassiale bianca del LED inoltre è fornita. Il sistema di illuminazione contribuisce a migliorare le immagini disponibili ed a sua volta, permette ai difetti di essere evidenziato più facilmente.

Parti differenti difficili del prodotto:

La macchina di AOI è utilizzata per verificare ed analizzare le parti differenti del PWB. Il suo meccanismo difficile di alta qualità contribuisce ad assicurare la qualità. Inoltre, individua le edizioni come le parti mancanti, le pietre tombali, supporti laterali, ecc. Inoltre individua gli errori nei giunti della lega per saldatura e le onde che saldano l'ispezione. La sua velocità di elaborazione di immagini è circa <240millisecond>

Sistema di trasferimento del PWB dei computer:

Il dal basso è riparato e permette il piegamento del piatto grande. La funzione del ditale può essere usata per correggere il piegamento del piatto grande. Permette l'entrata e l'uscita automatiche del piatto. I consumatori possono regolare automaticamente la larghezza del sistema mentre vogliono. Inoltre, c'è un bottone nella macchina con cui possiamo commutare la posizione dei piatti.

Piattaforma DI X-Y:

La piattaforma DI X-Y è inoltre presente in macchina di AOI che è basata sul calcolo di vettore. La macchina fotografica può muoversi sia nelle direzioni di Y che di X per eseguire la sua funzione di rilevazione degli errori. Il PWB sta riparando per ispezione. Si muove alla velocità di 500mm/s. E la sua precisione di posizionamento è circa <10um>

Sistema di software:

Il sistema operativo del software che sta usando per la macchina di AOI è Microsoft Windows 7. Questo OS è altamente affidabile e contribuisce ad eseguire più rapidamente ed esattamente la funzione. Questo software di sistema può essere usato facilmente da tutto l'utente a causa della sua interfaccia grafica.

L'OS della macchina fornisce una grande piattaforma all'utente. Un utente può portare facilmente tutte le operazioni su cliccando le componenti grafiche. Inoltre, questo OS è flessibile e sicuro.

Facile da operare:

Questa macchina in-linea automatica di ispezione è molto facile da operare ed uso. Quasi ognuno può capirlo facilmente poichè il suo sistema della tastiera è disponibile sia nelle versioni cinesi che inglesi. Inoltre fornisce il supporto alla programmazione ed all'eliminazione degli errori offline.

controllo della Multi-macchina:

Un'altra caratteristica tremenda di una macchina ottica automatica di ispezione è che può trattare i terminali multipli dello stesso modello con controllo terminale. Inoltre consiste di una funzione della rete. Può essere di reti con i terminali di NG. Inoltre, può controllare e riparare gli errori di assemblea del PWB alla stazione della riparazione.

I fattori chiave che colpiscono il costo delle macchine ottiche automatiche di ispezione:

In questa sezione, stiamo andando riferire sui fattori che sono la ragione reale dietro il costo di queste macchine. Inoltre, vi lasceremo conoscere le cose che dovreste tenere presente prima dell'acquisto della questa macchina.

Costo del software e dell'hardware:

Il software delle macchine ottiche automatiche di ispezione consiste dei sistemi operativi e del software usato per il processo di ispezione. L'hardware del sistema di AOI consiste di un sistema di riconoscimento, il sistema del meccanismo, sistema del regolatore, ecc. Le scelte differenti sull'hardware e sul software possono colpire il prezzo della macchina ottica automatizzata di ispezione.

Costo in servizio il servizio personalizzato:

Dopo l'acquisto della macchina ottica automatizzata di ispezione, a volte i clienti possono chiedere i servizi supplementari. Possono chiedere i servizi come l'ampliamento della garanzia per loro a più di 3 anni o darli che si preparano su come utilizzare la macchina. Così, questi servizi extra, dovete pagare alcuni supplementi all'infuori del prezzo reale della macchina.

Tasso di profitto:

I modelli differenti di AOI ha tasso differente di profitto per i produttori. Il profitto è la maggior parte della cosa importante per ogni società. La maggior parte comunemente nuovi modelli, modelli avanzati e modelli su ordinazione guadagnano più profitto. Considerando che, il più vecchio modello e modello standard guadagni i profitti bassi.

Cose da tenere presente mentre acquistando questa guida dell'utente completa della macchina A:

La macchina ottica automatica di ispezione è diventato molto importante affinchè l'industria manufatturiera elettronica assicuri la qualità del prodotto. Di conseguenza scegliere la migliore e macchina altamente affidabile di AOI da molte marche differenti si è trasformata in in una questione importante per i lavoratori fabbricanti elettronici.

In questa sezione, stiamo andando dividere alcune informazioni per quanto riguarda l'acquisto della questa macchina. Inoltre, inoltre vi abbiamo lasciato conoscere le cose per tenere presente mentre acquistiamo questo prodotto. Così senza sprecare il tempo, iniziamo!

Composizione di AOI:

È molto importante capire la struttura e la composizione di base di una macchina ottica automatica di ispezione prima dell'acquisto. AOI è composto di generi differenti di sistemi che comprendono i sistemi della visione, i sistemi di software, i sistemi meccanici ed i sistemi operativi. Tutte queste cose sono le componenti principali della macchina ottica in-linea automatica di ispezione. Sempre controllo per queste componenti prima dell'acquisto del questo prodotto.

Selezione di sistema della visione di AOI:

L'altra cosa che dovete tenere nella considerazione è la selezione del sistema della visione. Il sistema della visione Del AOI è composto di macchina fotografica e di sorgente luminosa.

• La scelta di una macchina fotografica:
  La macchina fotografica dovrebbe essere di migliore qualità mentre svolge un ruolo principale nella rilevazione degli errori. Al giorno d'oggi, nel mercato i produttori stanno utilizzando due tipi di macchine fotografiche. Queste sono linea macchine fotografiche di ricerca e macchine fotografiche di ricerca di area. La linea macchina fotografica di ricerca usa il metodo di ricerca progressivo per catturare le immagini. La maggior parte dei produttori nell'uso del mercato questo tipo di macchina fotografica per le più chiare immagini.

Ma la riproducibilità di immagine della linea macchina fotografica di ricerca è povera ed è difficile da regolare l'angolo. Di conseguenza la migliore scelta della macchina fotografica è una macchina fotografica di ricerca di area. Le macchine fotografiche di ricerca di area stanno dividende in due categorie (1) macchine fotografiche analogiche (2) macchine fotografiche digitali.

Le macchine fotografiche analogiche stanno essendo ampiamente usate nell'industria manufatturiera. Le macchine fotografiche digitali sono di grande importanza e presentano il vantaggio di buona riproducibilità di immagine, che è conveniente per software da analizzare e le immagini trattate. Indipendentemente dai suoi vantaggi, è molto costosa.

• La scelta della sorgente luminosa:
  Gli occhi di AOI sono la sorgente luminosa. La qualità della sorgente luminosa è la maggior parte della cosa importante che contribuisce a rinforzare la capacità di rilevazione di AOI. Le sorgenti luminose usate per la macchina di AOI possono essere di due tipi (1) lampade fluorescenti comuni e (2) coassiale. Le lampade fluorescenti comuni usano la linea macchine fotografiche di ricerca. Già abbiamo discusso che queste macchine fotografiche non sono la migliore scelta.

  La sorgente luminosa coassiale è divisa in due tipi colora le sorgenti luminose coassiali e le sorgenti luminose monocromatiche. Il colore coassiale è la giusta scelta perché l'immagine ottenuta da è più realistica.

La scelta del motore:

I motori che stanno usandi dalle macchine di AOI sono servomotori lineari e e motori facenti un passo. I motori più comunemente usati dai produttori sono servo e motori facenti un passo. L'accuratezza dei motori lineari è molto alta.

Dopo i motori lineari, i servomotori hanno alta precisione. Ma, se parliamo dei motori facenti un passo, hanno alta precisione stessa rispetto agli altri due motori. La selezione dei motori dovrebbe essere basata sul metodo redditizio. Di conseguenza se non volete compromettere sull'accuratezza, ma inoltre voi abbia un bilancio stretto, quindi vada per i servomotori.

Il software:

L'ambiente di software è molto importante affinchè il programma di AOI controlli. Prima dell'acquisto della macchina, è importante da sapere in quale linguaggio di programmazione il software è sviluppato. Secondo esperienza di lavoro reale, il software sviluppato nella lingua di C++ è altamente stabile ed affidabile. C++ è molto vicino alla macchina ed è elaborato rapidamente. Così, andare per il sistema operativo Windows sarebbe una buona scelta perché è sviluppato in C/C++.

Conclusione:

La macchina ottica automatica di ispezione di CNSMT individua molto rapidamente gli errori ed i problemi in PWB. Ha sostituito l'uso del metodo manuale ed ora tutti i produttori stanno usando il metodo automatico per le componenti complesse.

C'è senza dubbio che il metodo manuale è buono, ma dovuto complessità aumentante nelle assemblee del PWB, un metodo manuale è non più una migliore opzione. La macchina di CNSMT AOI fornisce varie caratteristiche che includono la macchina fotografica altamente importata, piattaforma di x-y, ecc.

Ha una sorgente luminosa che consiste di tre luci differenti di colore presenti sotto forma di anello. È molto per quanto il sistema della tastiera sia facile da operare disponibile in due lingue differenti. Così, se volete portare l'innovazione al vostro affare, quindi andare per questo prodotto sarà una grande scelta per voi.

FAQ:

Che cosa è una macchina ottica automatica di ispezione?

Una macchina ottica automatica di ispezione, che inoltre è abbreviata mentre AOI è usato per individuare gli errori e gli errori dal PWB con grandi efficienza ed accuratezza. È la sostituzione di ispezione manuale dove dovete sederti ad un posto e dovete ispezionare ogni parte del bordo uno per uno. Con l'invenzione della macchina ottica automatica di ispezione, il lavoro è diventato più facile per i produttori.

Perché dovremmo utilizzare una macchina di AOI?

Il mercato sta producendo i prodotti che sono altamente complessi trattare e difficile ottenere ispezionati. Il metodo manuale ora non è possibile per questi tipi di prodotti complessi. Ecco perché dobbiamo usare il metodo di AOI che individua più rapidamente l'errore.

Come possiamo fare un ordine dalla vostra società?

È molto facile ed abbastanza semplice da fare un ordine dalla nostra società. Dovete seguire appena i seguenti punti:

• Invii il nome del prodotto che volete ordinare dal email o dalla chiamata.
• Confermi tutti i dettagli della macchina ed alcuni altri requisiti importanti.
• Faccia una fattura di Performa per confermare il vostro ordine.
• Effettui il pagamento secondo la fattura.
• Ricevi il vostro prodotto in alcuni business day.

Imballaggio & consegna

Certificazione

Informazioni di società

CNSMT è il produttore e il supplieir per le macchine di SMT e la soluzione principali con l'esperienza di oltre 10 anni in Cina. E possiamo anche fare OEM&ODM per i commercianti di SMT, noi abbiamo vasto delle fonti nel campo di SMT, anche voi abbiamo bisogno di usato o nuove attrezzature di SMT o altre parti, possiamo aiutarvi ad ottenere la migliore qualità e le macchine costate competitive.

Che cosa possiamo fare per voi:

※ Facciamo la nostra propria fare fabbrica le attrezzature ed i dispositivi di SMT
※ Abbiamo un gruppo professionale dell'ingegnere del technich per le macchine dei prodotti

※ Possiamo personalizzare la varietà di macchine di SMT per voi che conciliate i vostri requisiti

※ Che compriamo e vendere le attrezzature utilizzate e nuove di SMT dappertutto

※ Vi forniamo la linea completa macchine ed esportazione di SMT ad universalmente
※ Che si trasforma nel partner cinese più affidabile per voi.

FAQ:

1. Siete fabbrica?

Sì, siamo fuoco del fornitore della fabbrica su controllo di umidità per 14 anni.

2. Potete inviare con la posta elettronica il catalogo?

Sì, possiamo inviarvi dal email con l'intero catalogo.

3. Come ordinare online?

Confermi il prodotto (quantità, prezzo, pagamento, ecc di spedizione)---email aspettante ---confermi l'ordine---effettui il pagamento iniziale---rivestimento di produzione---effettui il pagamento dell'equilibrio---trasporto
* clicchi per imparare circa assicurazione commerciale

4. Che cosa circa il modo di pagamento?
deposito di 30%, equilibrio pagato prima della consegna -- importo > USD5,000
deposito di 100% -- importo < USD5="">


5. Che cosa è il modo e la sincronizzazione di spedizione?
Suggeriamo di spedire dal mare per ottenere il tasso più economico, data di viaggio in America gli intorno 30~40 giorni, ad Europa i 25~30 giorni, in Asia e Austrilia i 7~15 giorni. Clicchi qui per ottenere la sincronizzazione esatta.

6. Che cosa è l'elemento della garanzia?
Il tempo della garanzia è normalmente di 12 mesi, se volete estendere il tempo della garanzia fino 24 mesi, il valore sarà 10% più del vostro ordine.

7. Posso visitare la vostra fabbrica?

Sì sicuro, benvenuto visitare la nostra fabbrica per ottenere più profitto.

8. Come contattare con la vostra fabbrica?
Invii l'indagine nella forma sotto o invii la posta o chiamare per selezionare il vostro modo. Clicchi qui

9. Potete personalizzare il prodotto?
Sì, possiamo personalizzare tutti i prodotti secondo i requisiti del cliente.

10. Quali termini di pagamento state facendo?
Paypal, unione ad ovest, T/T, (pagamento 100% in anticipo.)

11. Quale spedizione è disponibile?
Dal mare, da aria, da preciso o come vostro requisito.

12. Quale paese siete stato esportato?
Siamo stati esportati a molti paesi, a tutti il più tutt'intorno il mondo, come la Malesia, il Vietnam, la Tailandia, gli Stati Uniti, la Francia, la Spagna, il Messico, il Dubai, il Giappone, la Corea, la Germania, Porland ecc.
