LINEA di PRODUZIONE dell'ASSEMBLEA del PWB di economia SEMI-AUTO SMT ATTREZZATURE
Vi forniamo sia le macchine automatiche automatiche che piene dei semi dello smd dell'assemblea in Cina

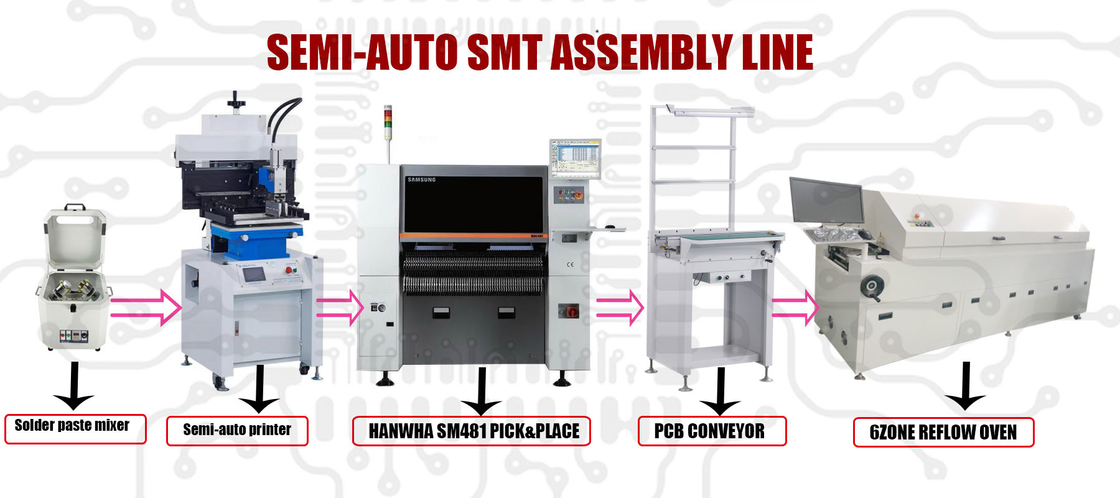

Questa linea matic automatica dei semi compreso le macchine di muggito (anche può cambiare dipende dai vostri requisiti)
1, miscelatore della pasta della lega per saldatura
La linea di produzione matic automatica dello smt dei semi specificazione del miscelatore della pasta della lega per saldatura:
| Tensione di funzionamento del miscelatore della pasta della lega per saldatura | Alimentazione elettrica: OPZIONE DI AC220V/110V |
| Saldi la velocità di marcia del miscelatore della pasta | Rivoluzione del braccio RotationSpeed1400RPM: Rapporto di velocità 400RPM: Rotazione di 4:1 1400RPM: 350PRM |
| Caratteristiche operative del miscelatore della pasta della lega per saldatura | |
| Contenitore | 500 g/1000 g (dispositivo deve essere sostituito) |
| Mescoli due latte della pasta della lega per saldatura allo stesso tempo | 500G1000g operazione uno/due contenitori. |
| Tempo mescolantesi del miscelatore della pasta della lega per saldatura | Resoconto Workingtimer1-99 digitalmente regolabile |
| Operazione del miscelatore della pasta della lega per saldatura | Bottone operativo di tocco leggero, facile da operare |
| Funzione del dispositivo del miscelatore della pasta della lega per saldatura | Tenuta del dispositivo universale, adatto a tutti i tipi di latte della pasta della lega per saldatura di marca |
| Saldi il rumore di funzionamento del miscelatore della pasta | Diffonda il rumore corrente basso <35db> |
2, stampante automatica dello stampino dei semi standard per la catena di montaggio di SMD
| Area di stampa | OPZIONE 300×400mm/500/600/800 |
| Dimensione del substrato | 300×500mm |
| Lo spessore del substrato | 0.2-2.2mm |
| Posizione di stampa fissa | PWB esterno o Pin Positioning |
| Regolarsi della piastra di fondazione | Parte anteriore/Back±10mm R/L±10mm |
| Stampa della precisione | ±0.05mm |
| Ripetibilità della macchina | ±0.02mm |
| La distanza minima in mezzo | 0.35mm |
| L'uso del compressore d'aria | 4-6Kgf/Cm2 |
| Usi l'alimentazione elettrica | 220V 50/60Hz 100W |
| Dimensione L * W della macchina * H | 800×1000×1650mm/ |
| Peso della macchina | 300Kg |
| interfaccia | Inglese/cinese |
3, SM481 PIÙ la scelta di Hanwha e macchina del posto
SPECIFICAZIONE:
1, singola progettazione del braccio di 10 bocche, la velocità massima può raggiungere 40000CPH.
2, l'uso della macchina fotografica di volo + l'identificazione fissa della macchina fotografica, notevolmente migliorare l'abilità di grandi componenti montano.
Oltre ai materiali ordinari all'interno del supporto 0402, ha stabilità eccellente in supporto BGA, IC, CSP ed altri grandi e materiali di medie dimensioni.
3, progettazione della monorotaia, configurazione massima facoltativa di dimensione 1500x460 dell'input del PWB.
SPECIFICAZIONE DEL TRASPORTATORE DEL PWB DI SMT:
| Modello | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Dimensione del profilo | 500*670*880 millimetro | 600*670*880 millimetro | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| Larghezza del PWB | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Velocità di trasferimento | 0-12m/Min | |||||
| Trasportatore Direcion | LEFT-RIGHGT/RIGHT-LEFT | |||||
| Alimentazione elettrica | AC220V/110V 50/60HZ | |||||
| Potere del motore principale | 15W | |||||
| Bordo di Fiexed della pista | fisso anteriore (fissi posteriori) | |||||
| Altezza di trasporto | 900±20mm | |||||
| Peso netto | 41kg | 48.7kg | 48.9kg | 55KG | ||
FORNO DI RIFLUSSO DI 6ZONE SMT PER LA CATENA DI MONTAGGIO DI SMD:
| Dati della macchina |
| Dimensione di modello: L3800×W1000×H1450mm |
| Alimentazione elettrica: 3¢ 380V 100A 50/60HZ |
| Iniziare potere: 0KW potere di lavoro normale 6.0KW |
| Peso: 700KG |
| Parte della trasmissione |
| Cinghia a forma di b della maglia di acciaio inossidabile + ferrovia di guida annerita ed indurita |
| Larghezza 400MM, gamma della cinghia della maglia di adeguamento di larghezza della ferrovia di guida: 50MM-350MM |
| Direzione di trasmissione: da da sinistra a destra o da facoltativo da destra a sinistra |
| Velocità della trasmissione: regolamento di velocità di conversione di frequenza 0-5M/min |
| L'altezza della cinghia della maglia dalla terra: 900MM±0MM |
| Caratteristiche di riscaldamento |
| L'intera macchina è progettata per il processo senza piombo |
| Zona di riscaldamento: su 6 giù 6 |
| Area di raffreddamento: raffreddamento a flusso costante del fan di doppio strato |
| Lunghezza della zona di riscaldamento: 300MM |
| Tempo di riscaldamento: temperatura normale per mettere il ≤ 0min di tempo di temperatura |
| Sequenza di riscaldamento: riscaldamento dal mezzo ad entrambi i lati uno per uno, conservando 1/3 di elettricità |
| Accuratezza del controllo della temperatura: ±°C (secondo l'altezza della fornace) |
| Prestazione dell'isolamento: la temperatura della copertura superiore non supera 45 gradi ad una temperatura elevata di 50 gradi |
| Metodo del controllo della temperatura: catena di equilibrio + adeguamento di tensione analogica |
| Le zone di temperatura superiore e più insufficiente possono essere azionate e controllate indipendente |
| parti di riscaldamento |
| Motore resistente ad alta temperatura importato, frequenza variabile per regolare la ruota di vento per trasportare il vento. |
| Condotto termico del nichel di acciaio inossidabile, con il dissipatore di calore per anche il riscaldamento |
| Il periodo di individuazione della temperatura è aumentato a partire dai tre secondi originali - 0,1 secondi |
| Acceleri efficientemente la presa d'aria per fornire il volume di aria di circolazione sufficiente |
| Dispositivo dell'aerazione forzata per assicurarsi che il vapore di cambiamento continuo non coli |
| Parte della trasmissione |
| Governatore di Digital, rapporto della trasmissione di 1:150 del motore di Taiwan STK |
| La cinghia della maglia può essere regolato liberamente |
| Trasmissione sincrona dell'ingranaggio doppio, operazione stabile |
| Sistema di riempimento del rullo del grasso, |
| struttura di corpo |
| Struttura saldata struttura globale, robusto e durevole |
| La pittura di spruzzo del computer, la superficie è liscia e strutturata |
| Il preriscaldamento e la zona di secchezza sono estesi in struttura, di modo che l'abilità di pulizia dell'ossidazione del cuscinetto dell'attrezzatura e l'abilità di recupero della colofonia sono rinforzate. |
| Cilindro elettrico aperto/sistema vicino della copertura. |
| Sistema di controllo d'apertura della doppia copertura (apertura della copertura della molla di gas + apertura della copertura del cilindro) |
| Ci sono interfacce staccabili fra tutti i circuiti controllati dalla scatola elettrica qui sotto ed il carro armato interno, che è conveniente per la separazione durante mantenimento e la sostituzione delle parti. Realizzi la manutenzione del tipo di sciocco |
| La copertura posteriore è fornita di una finestra riparabile. È conveniente per manutenzione |
| Lo strumento di riscaldamento del tubo/stato solido/controllo della temperatura adotta la progettazione modulare, che è conveniente per manutenzione |
| Il doppio raffreddamento dai lati superiori e più bassi dello sbocco, la velocità è regolabile |
| La fodera superiore e più bassa è riempita di materiale dell'isolamento termico di alto-efficienza nell'ambito di alta pressione |
| Prestazione di controllo ed elettrica |
| Il controllo di computer industriale avanzato di PLC+, software della prova della temperatura della fornace di Taiwan Xinjie, il computer può funzionare normalmente quando si schianta |
| L'a corrente debole costante protegge il circuito di riscaldamento del tubo/stato solido/controllo della temperatura dall'impatto di forte corrente e prolunga il tempo di impiego. |
| Protettore stabilito di perdita |
| La temperatura è funzione troppo alta o troppo bassa dell'allarme |
| a temperatura ultraelevata Auto messo, ha tagliato automaticamente il potere calorifico |
| Gruppo di continuità di Santak UPS, operazione automatica dopo interruzione di corrente |
| La prova della curva della temperatura e la funzione potenti dell'analisi, che può incontrare l'analisi di parametro di vari processi, ha la funzione della diagnosi dei guasti intelligente e possono visualizzare automaticamente i vari errori nella lista dell'allarme |
| L'archivio può essere nominato e conservato secondo i prodotti differenti dell'utente. Quando l'utente cambia il prodotto, deve soltanto selezionare l'archivio corrispondente per regolare i parametri dell'attrezzatura. |
| Il sistema ha diagnosi dei guasti automatica, allarme ultrabasso della temperatura e può fissare automaticamente il tempo di raffreddamento dopo l'arresto. |
| Controlli la velocità del motore del ventilatore nelle fasi (area dell'equilibrio termico + controllo indipendente dell'area di saldatura principale), il modo stepless di regolamento della velocità |
| Il sistema automaticamente smetterà di riscaldare e fornirà il raffreddamento secondo lo stato a temperatura eccessiva |
| Il modo di controllo unico della catena di equilibrio, il periodo di scansione di automatico-adeguamento della temperatura è di 0,1 secondi, riducenti l'uscita semi conduttrice e raggiungenti l'effetto del risparmio di energia. Controllo della temperatura stabile e rumore riduttore della curva |
| Con la funzione della protezione di ritardo di arresto, dopo l'arresto, sarà raffreddato da aria secondo il tempo prestabilito. |
| Sistema di raffreddamento |
| Metodo di raffreddamento: superiore ed abbassi il doppio sistema di raffreddamento, la velocità di raffreddamento è controllato regolando l'angolo di raffreddamento. |
| Quantità di raffreddamento: raffreddamento a due stadi, (il raffreddamento poroso della ruota di vento + fan corrente costante ha forzato il raffreddamento) |
| Sistema di recupero del gas scarico/della colofonia |
