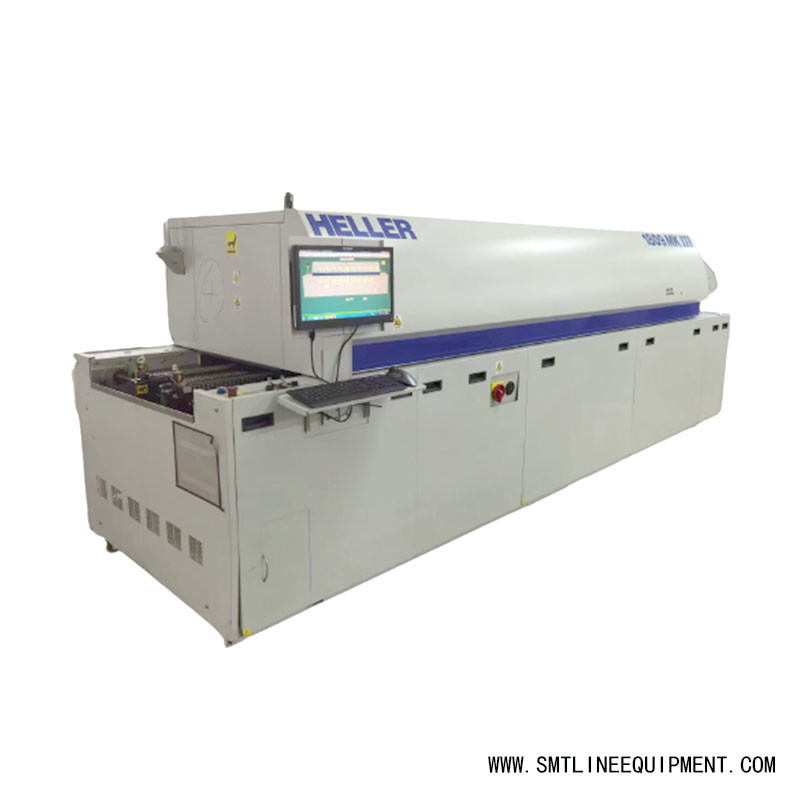

Nome di prodotto: Forno di riflusso di Heller 1809 MKIII SMT
Categoria di prodotto: Forno di riflusso di SMT
Marca: Heller

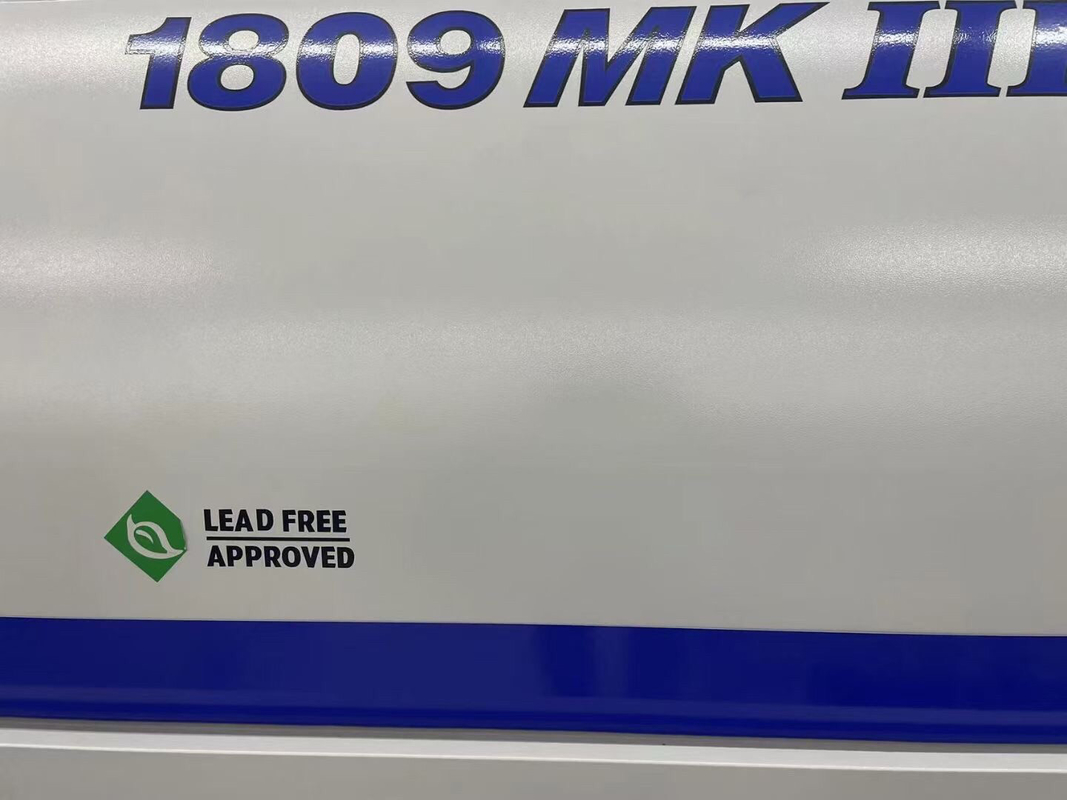

Modello: 1809 MKIII
Origine: U.S.A.
Manifatturiero: Maggio 2015
Circostanza: 90% nuovo e sono buona qualità.
Peso: 1 550KG
Tensione: 380V
Capacità: 5
Dimensione: 4650*1400*1550mm
Dettagli d'imballaggio: Le scatole standard dell'esportazione ed i pacchetti robusti del legno duro sono entrambe le opzioni
1809MKIII (aria) | 1809MKIII (azoto) | ||
Rifornimento elettrico | |||
(Norma di fase introdotta potere 3) | 480 volt | 480 volt | |
Dimensione dell'interruttore | 100 amp @ di 480v | 100 amp @ di 480v | |
chilowatt | 7.5 - 16 continuo | 7.5 - 16 continuo | |
Corrente funzionata tipica | 30 - 35 amp @ di 480v | 30 - 35 amp @ di 480v | |
Il potere facoltativo introduce disponibile | 208/240/380/400/415 di VCA | 208/240/380/400/415 di VCA | |
Frequenza | 50/60 di hertz | 50/60 di hertz | |
La zona sequenziale accende | S | S | |
Dimensioni | |||
Oven Dimensions globale | 183" (465cm) L x 56" (142cm) W x 63" (160cm) H |
183" (465cm) L x 56" (142cm) W x 63" (160cm) H |
|
Peso netto tipico | 4350 libbre. (1970 chilogrammi) | 4550 libbre. (2060 chilogrammi) | |
Peso di spedizione tipico | 5500 libbre. (2490 chilogrammi) | 5850 libbre. (2650 chilogrammi) | |
Dimensione di spedizione tipica | 195" x 73" x 81" | 495 x 185 x 205 cm | |
Controllo di computer | |||
AMD o Intel ha basato il computer | S | S | |

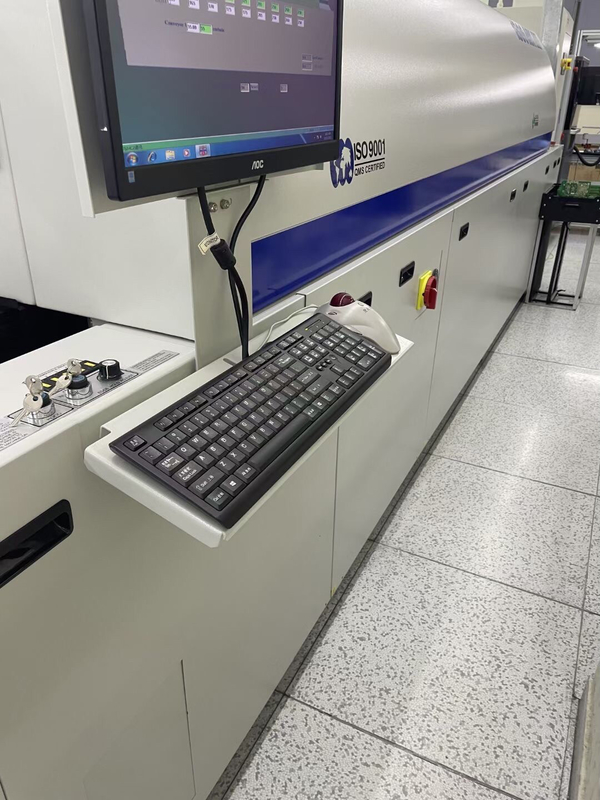

Monitor w/Mount dello schermo piano | S | S | |
Sistema operativo Windows | Home Premium di Windows 8 | Home Premium di Windows 8 | |
Software automatico di inizio | S | S | |
Registrazione di dati | S | S | |
Protezione di parola d'ordine | S | S | |
LAN Networking | O | O | |
Atmosfera inerte | |||
Ossigeno minimo di PPM | - | 10-25 PPM* | |
Raffreddamento senz'acqua con il cambiamento continuo Sistema di separazione |
- | O | |
Valvola inserita/disinserita dell'azoto | - | O | |
Sistema di controllo dell'ossigeno | - | O | |
Sistema di appoggio dell'azoto | - | O | |
Consumo tipico dell'azoto | - | 500 - 700 SCFH ** | |
Caratteristiche supplementari | |||
KIC che profila software | S | S | |
Torre di luce di segnalazione | S | S | |

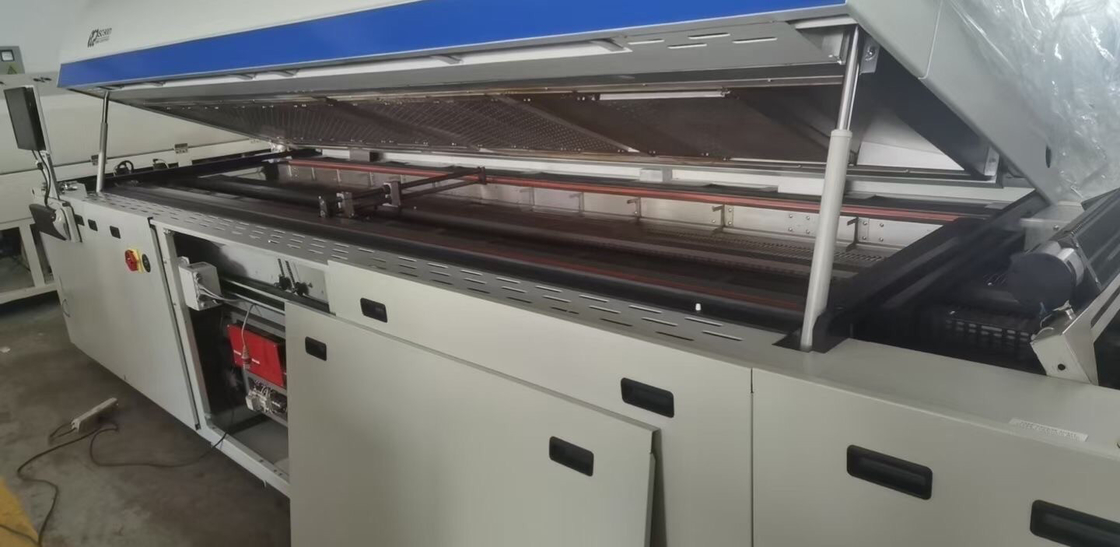

Hood Lift alimentato | S | S | |
Delineamento della termocoppia cinque (di 5) | S | S | |
Sensori ridondanti dell'allarme | O | O | |
Impianto di scarico intelligente | O | O | |
Profilatore del profilatore/ECD di KIC | O | O | |
Supporto del bordo concentrare | O | O | |
Sensore di goccia del bordo | O | O | |
Contatore del bordo | O | O | |
Lettore di codice a barre | O | O | |
Pittura & decalcomania su ordinazione | O | O | |
Backup di batteria per il trasportatore ed il PC | O | O | |
Collegamento di GEM/SECS | O | O | |
Mesh Belt Conveyor | |||
Altezza dal pavimento | 35,5" + 2,0" (90 cm + 5 cm) | 35,5" + 2,0" (90 cm + 5 cm) | |
Larghezza massima del PWB ** Richiede il più ampio modulo del calore |
18" (46 cm) **/22" (56cm) ** | 18" (46 cm) 22" (56 cm) ** | |
Lo spazio ha richiesto fra i PWB | 0,0" (0,0 cm) | 0,0" (0,0 cm) | |
Su carico di lunghezza del trasportatore | 18" (46 cm) * | 3" (7,5 cm) * | |
Scarico di lunghezza del trasportatore | 18" (46 cm) * | 3" (7,5 cm) * | |
Lunghezza riscaldata del tunnel | 105" (254 cm) | 105" (254 cm) | |
Spazio trattato sopra Mesh Belt | 2,3" (5,8 cm) | 2,3" (5,8 cm) | |
Mesh Belt Pitch | 0,5" (1,27 cm) | 0,5" (1,27 cm) | |
Velocità massima del trasportatore | 74" /Min (188 cm/min.) | 74" /Min (188 cm/min.) | |
Direzione del trasportatore da sinistra a destra | S | S | |
Destra di direzione del trasportatore a sinistra | O | O | |
Controllo di velocità del trasportatore | Ciclo chiuso | Ciclo chiuso | |

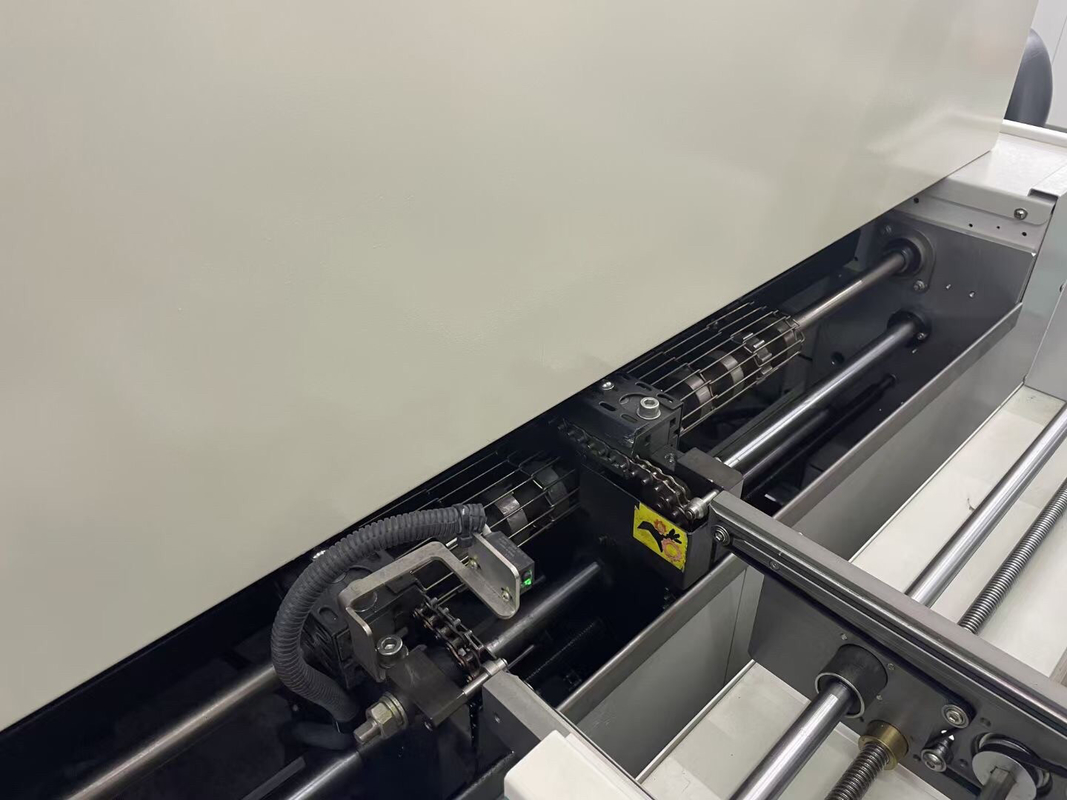

Opzione del sistema di trasportatore della tenuta del bordo | |||
Altezza dal pavimento – norma | 37,0" + 2,0" (94 cm + 5 cm) | 37,0" + 2,0" (94 cm + 5 cm) | |
Altezza dal pavimento – facoltativo | 32,6" +3,9"/-.4" (83 cm + 10 cm/-1 cm) |
32,6" +3,9"/-.4" (83 cm + 10 cm/-1 cm) |
|
Spazio sopra & sotto i perni del trasportatore | 1,15» (2,9 cm) | 1,15» (2,9 cm) | |
Lunghezza dei perni di sostegno del PWB | .187" (4,75 millimetri) | .187" (4,75 millimetri) | |
perni di lunghezza di sostegno da 3 millimetri | O | O | |
Larghezza minima/massima del bordo | 2,0" – 18" (5 – 46 cm) 22" (56cm) facoltativo |
2,0" - 18" (5 – 46 cm) 22" (56cm) facoltativo |
|
Adeguamento di larghezza di potere | S | S | |
La larghezza controllata da computer regola | O | O | |
Sistema di lubrificazione automatico | O | O | |
Zone forzate di convezione | |||
Alto & basso | 9 | 9 | |
Heater Type | Bobina aperta di risposta istantanea | Bobina aperta di risposta istantanea | |
Heater Material | Nicromo | Nicromo | |
Tempo del cambiamento di profilo | 5 – 15 minuti | 5 - 15 minuti | |
Controllo della temperatura | |||
Accuratezza del regolatore di temperatura | + .1 C | + .1 C | |
Tolleranza di temperatura della Inter-cinghia | + 2,0 C | + 2,0 C | |
Heater Wattage Per Zone | 6000 w ** | 6000 w ** | |
Norma della gamma di temperature | 60-350 C | 60-350 C | |
fino a 450 C di temperatura elevata | O | O | |
Sistemi di raffreddamento | |||
Numero della norma di zone di raffreddamento | 2 | 2 | |
Zone di raffreddamento supplementari | O | O | |
Raffreddamento ad acqua | - | O |
