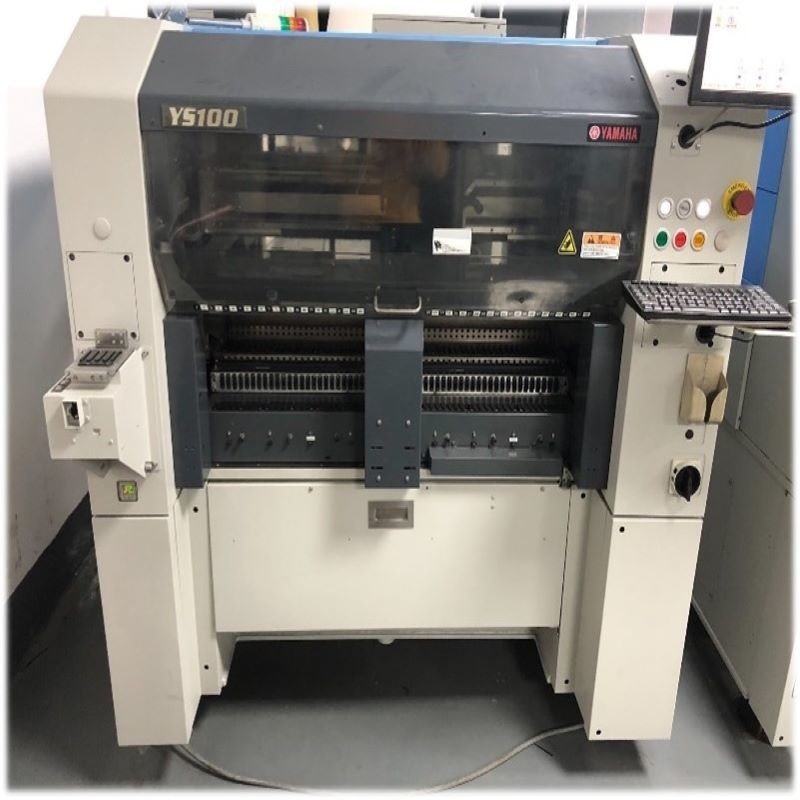

La macchina della scelta e del posto di Yamaha YS100 è il modello più popolare nel mondo perché ha l'alta velocità e condizioni di lavoro stabili. Molti clienti scelgono questa macchina di modello della scelta e del posto di YAMAHA YS100 SMT.
Scelta di YAMAHA YS100 e macchina del posto come tutti sanno; è molto importante fare efficientemente PCBs. Ciò rende il processo che non richiede sforzo e rapido. È una macchina robot che aiuti portare e disporre anche le piccole parti del circuito. Esegue le sue funzioni precisamente ed allo stesso tempo sicuro perché non sacrifica la qualità degli ingredienti.
Le parti devono essere attaccate saldamente alla pinza di presa, guidata dall'aria di vuoto mentre avanza verso il PWB. La componente non deve perdere la sua presa per evitare il danno.
Con quello ha detto, noi vorrebbe presentarvi alla macchina di Yamaha YS100 SMT. Ciò è un premio fatto a macchina da Yamaha SMT, una marca rinomata di elettronica. Stiamo vendendo questa macchina di Yamaha SMT ad un prezzo accessibile.
Caratteristiche:
Specifiche:
(Nota 1) è variata dalla disposizione di combinazione insieme a SATS/DYTF ecc.
(Nota 2) per informazioni «su spec. di flessione di 2 fasi. », consultici prego esclusivamente.
(Nota 3) nel caso del tipo della testa del FNC, la gamma applicabile delle componenti è 31mm o più di meno.
(Nota 4) quando trattano i connettori lunghi e le grandi componenti, consultici prego esclusivamente circa i valori di contrappeso dell'eccentrico e l'angolo di rotazione.
(Nota 5) 4mm o meno altezze del fronte superiore del PWB prima che il trasporto sia richiesto per il tipo della testa del FNC.
(Nota 6) questa dimensione non comprende la proiezione.
Le NUOVE macchine alimentabili automatiche, la spina orizzontale, la spina verticale, la spina in serie del LED, il forno di riflusso, la saldatura dell'onda, domestica, importazione hanno cavo, la saldatura di riflusso senza piombo; Saldatura di Wave.
L'altra attrezzatura in relazione con la SMT: AOI; Apparecchiatura di collaudo dei raggi x t; Stampatrice semiautomatica e completamente automatica.
| Modello: | YS100 |
| PWB applicabile: | L510 X W460mm a L50 X W50mm – (note 1 & 2) |
| Capacità di lavorazione (optimum): | 25, 000CPH (0.14sec/CHIP Equivalent) |
| Montaggio dell'accuratezza: | Le componenti standard di Yamaha |
| Alimentazione elettrica: | CA trifase 200/208/220/240/380/400/416V +/--10% 50/60Hz |
| Fonte della dotazione d'aria: | 0.45MPa o più, negli stati puliti e asciutti |
| Dimensione esterna – (nota 6): | L1, 665xW1, 562 (estremità della copertura) xH1, 445mm (cima) della copertura L1, 665xW1, 615 (estremità della guida per il trasporto dell'alimentatore) xH1, 445m (cima della copertura) |
| Substrato dell'obiettivo: | L50 × W50mm L510 a × W460mm |
| Efficienza di disposizione: | (Circostanza) 25,000CPH (equivalente a 0,14 secondi/CHIP) |
| Accuratezza di disposizione (μ + 3σ): | il ± 0.05mm/SCHEGGIA, ± 0.05mm/QFP |
| Ripetibilità (3σ): | il ± 0.03mm/SCHEGGIA, ± 0.03mm/QFP |
| Componenti dell'obiettivo: |
|
| Altezza componente: | 15mm o meno (nota 5) |
| Tipi componenti: |
|

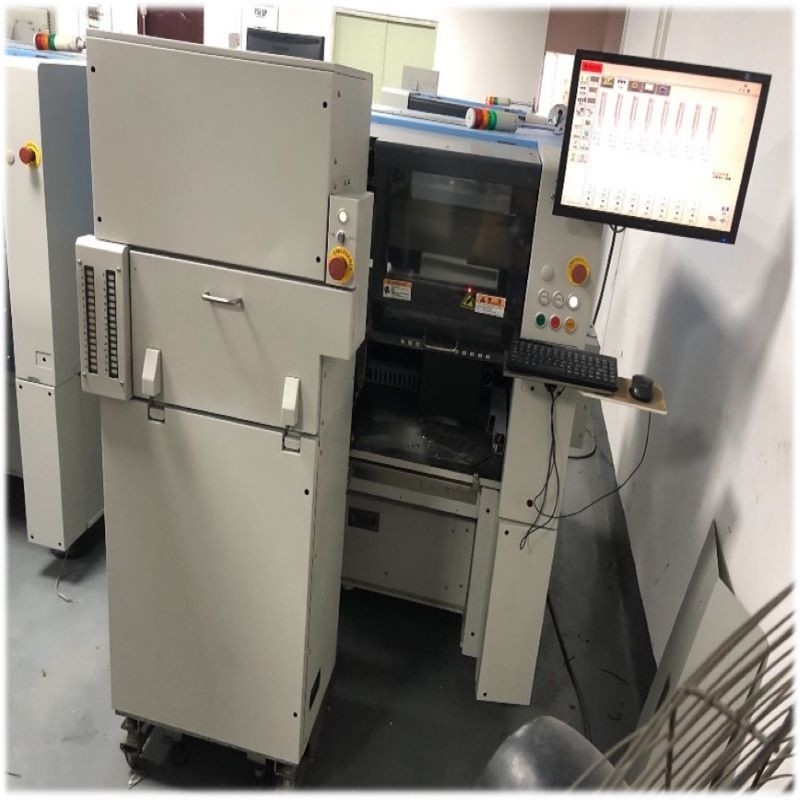

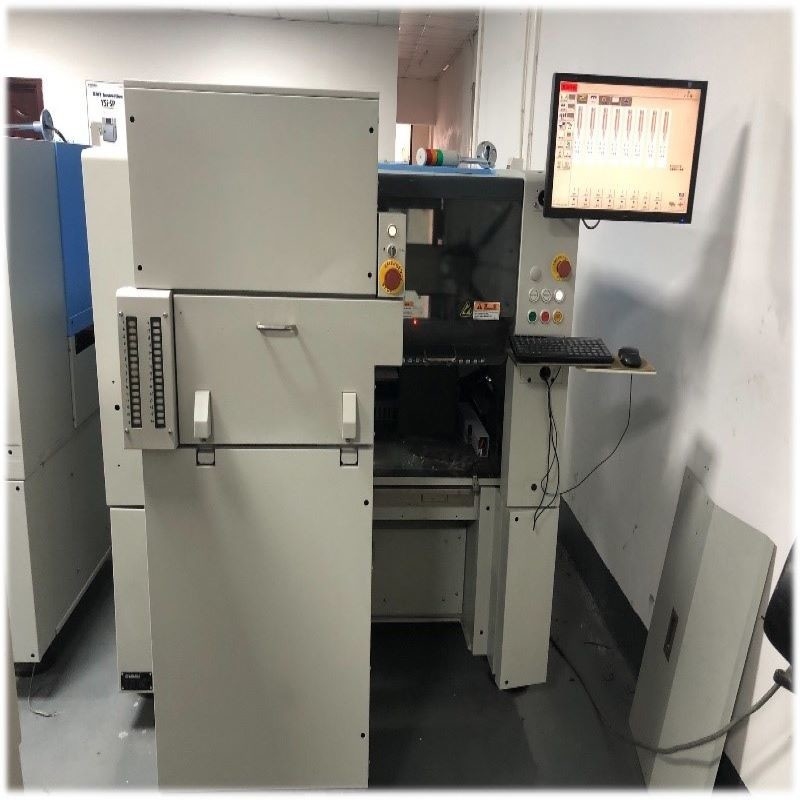

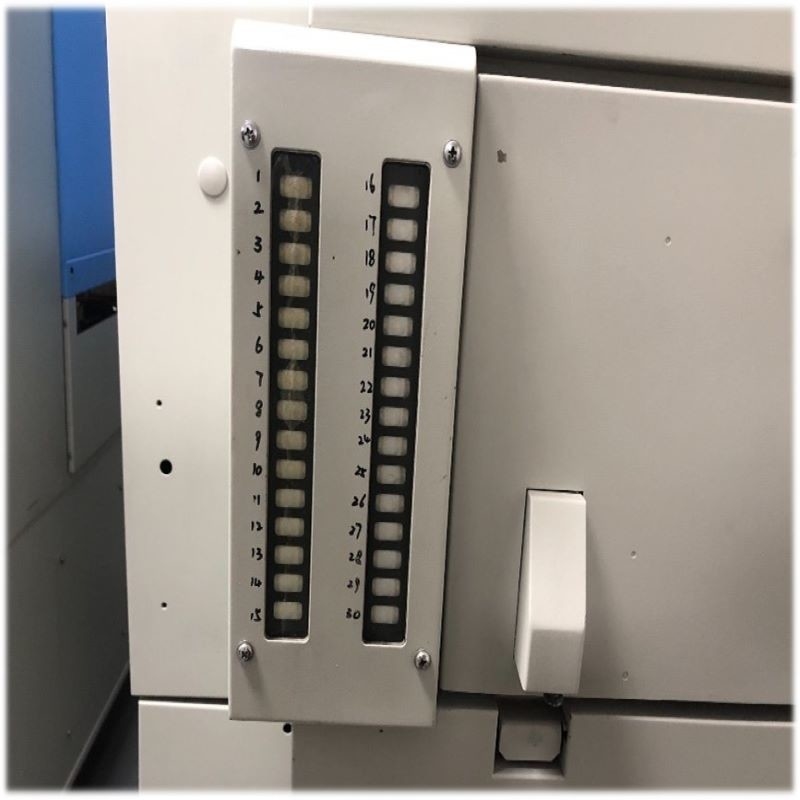

| SATS (vassoio automatico): | FACOLTATIVO, se non avete bisogno del vassoio del SAT, quindi il prezzo è più economico di con e potete installare un vassoio manuale di IC se la macchina di YAMAHA YS100 non fa con il SAT. |
| Peso: | Approssimativamente 1, 630kg (unità principale sola) |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
