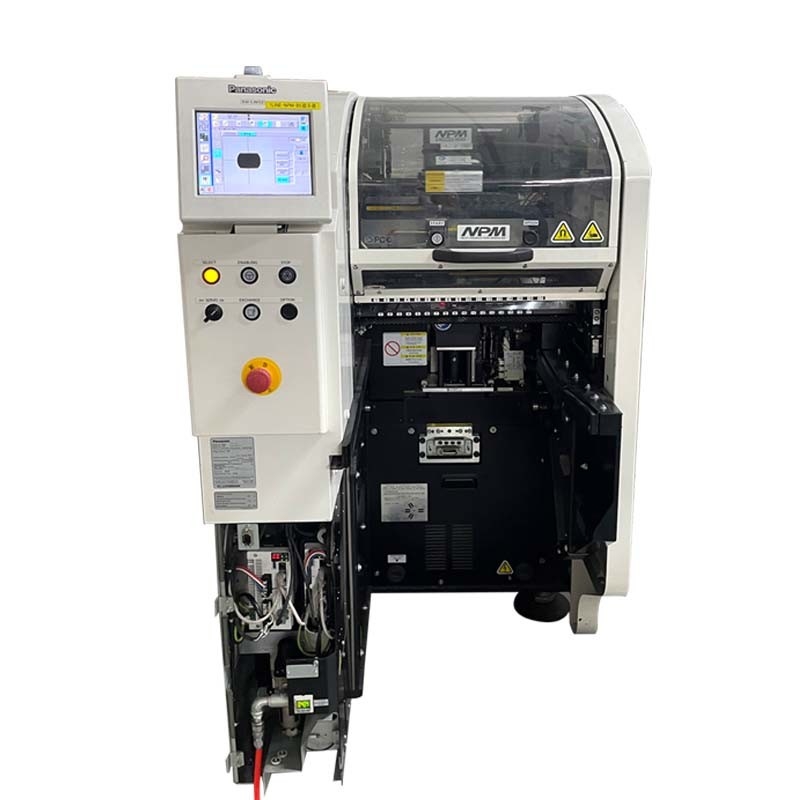

scelta del npm-d d2 d3 di panasonic e macchina del posto

Modello: NPM-D3

Dimensione del bordo (millimetro) *1:
Vicolo doppio: L50×W50~L510×W300
A senso unico: L50×W50~L510×W590
Tempo del cambiamento del bordo:
Vicolo doppio: 0 seconds*Can non è secondi 0 in cui il tempo di ciclo ha luogo inferiore a 3,6 secondi.
A senso unico: 3,6 seconds*When facendo uso della specificazione breve tipa del trasportatore.
Alimentazione elettrica: AC200 trifase, 220, 380, 400, 420, 480V, 2.7kVA
Aria Supply*2: 0.5MPa, 100L/min (A.N.R.)
Dimensioni dell'attrezzatura (millimetro) 2: W832×D2652×H14443*4
Peso: 1680kg (unità principale soltanto; può variare secondo le componenti facoltative)
Opzioni cape di disposizione:

Una testa leggera di 16 ugelli (con 2 armi) - sull'alto modo di produzione
Velocità di disposizione: 84.000 CPH (0,043 secondi/componente)
IPC9850: 63.300 CPH*5
Accuratezza di disposizione (Cpk≧1): ±40μm/component
Dimensione componente (millimetro): 0402 chip*7~L6×W6×T3
Rifornimento componente:

Larghezza del nastro: 8/56mm
nastro di 8mm: 68 vicoli massimi (con l'alimentatore sottile della singola bobina di 8mm ed alimentatore doppio della bobina, piccola bobina)
Opzioni cape di disposizione:

Una testa leggera di 16 ugelli (con 2 armi) - FUORI dall'alto modo di produzione
Velocità di disposizione: 76.000 CPH (0,047 secondi/componente)
IPC9850: 57.800 CPH*5
Accuratezza di disposizione (Cpk≧1): ±30μm/component (±25μm/component*6)
Dimensione componente (millimetro): 030 chip*7~L6×W6×T3
Opzioni cape di disposizione:

testa 12-nozzle (con 2 armi)
Velocità di disposizione: 69.000 CPH (0,052 secondi/componente)
IPC9850: 50.700 CPH*5
Accuratezza di disposizione (Cpk≧1): ±30μm/component
Dimensione componente (millimetro): 0402 chip*7~L12×W12×T6.5
Opzioni cape di disposizione:

testa 8-nozzle (con 2 armi)
Velocità di disposizione: 43.000 CPH (0,084 secondi/componente)
Accuratezza di disposizione (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP inferiore a 12mm
Dimensione componente (millimetro): 0603 chip~L100×W90×T28
Bastone: Massimo 8 vicoli, vassoio: Massimo 20 (con 1 alimentatore del vassoio)
Opzioni cape di disposizione:

testa 2-nozzle (con 2 armi)
Velocità di disposizione: 11.000 CPH (0,327 secondi/componente)
IPC9850: 8.500 CPH (0,423 seconds/QFP)
Larghezza del nastro: 8/56/72/88/104mm

La macchina ad alta velocità del montaggio del modulo di Panasonic NPM-D3 ha le seguenti caratteristiche di prestazione:

Alta produttività per unità di superficie: Attraverso una linea di produzione fisica completa dell'assemblea, raggiunga ad alto rendimento di installazione e di ispezione e migliori l'efficienza di produzione.

Flessibilità di sistema: I clienti possono scegliere liberamente la linea di produzione reale secondo i loro bisogni e fissare liberamente la posizione della testa del lavoro con la funzione pronta per l'uso.

Funzione di amministrazione di sistema: Applichi la gestione globale delle linee di produzione, delle officine e delle fabbriche attraverso il software di sistema, compreso monitoraggio e contributo dinamici a produzione prevista.

Opzioni di montaggio multiple: NPM-D3 viene con le 16 teste leggere del montaggio dell'ugello, 12 teste del montaggio dell'ugello, ugello 8 che montano le teste e 2 teste del montaggio dell'ugello, che possono essere selezionate secondo i vostri bisogni.

Funzione di stampa a due piste: NPM-D3 sostiene la stampa a due piste e direttamente è collegato alla macchina a due piste del modulo NPM-D3 alla parte frontale di stampa.

Pacchetti software del sistema: NPM-D3 è fornito di varie funzioni del software di sistema, compreso il sistema di controllo di altezza del montaggio, il sistema di guida dell'operazione, il sistema dell'APC, l'opzione componente di calibratura, l'opzione di taglio automatica della macchina e l'opzione superiore di comunicazione.

Linea di produzione multifunzionale: Adottando i nastri trasportatori a due piste, i tipi differenti di substrati possono essere mescolati e prodotti all'interno della stessa linea di produzione.

In generale, la macchina ad alta velocità del montaggio del modulo di Panasonic NPM-D3 ha le caratteristiche di alte capacità di produzione, alta precisione, flessibilità e versatilità, fornente le soluzioni di montaggio efficienti.
