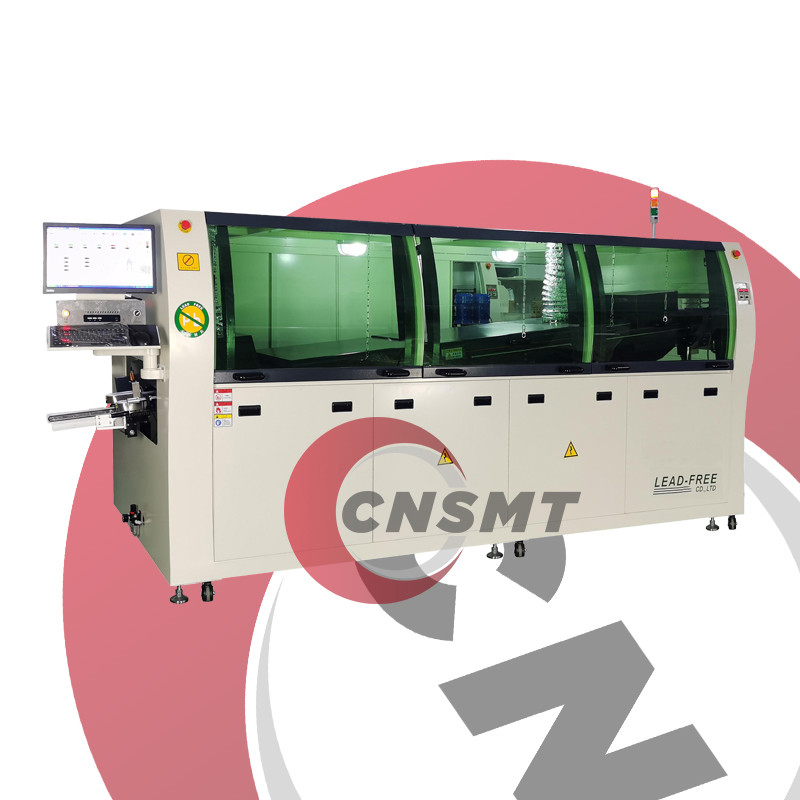

MSD-350C-LF Macchina di saldatura a onde senza piombo

1- panoramica dei parametri fondamentali

Numero del modello

XD-350C-LF (presumibilmente modello di saldatura a onde senza piombo della Xindong Technology)

Tecnologia applicabile

Processo di saldatura senza piombo (compatibile con Sn/Ag/Cu, Sn/Cu e altre saldature senza piombo)

Requisiti di potenza

AC380V a tre fasi, 50 Hz (standard industriale)

Potenza complessiva

Potenza totale: circa 25-36 kW (referenza 25 kW dei modelli simili GSD-WD350CE e 36 kW del TB980C)

Dimensione del corpo

Lunghezza approssimativa 4-4,5 m (ad esempio GSD-WD350CE 4470 mm, HRD-350 4120 mm)

2Sistema di trasporto

Dimensioni delle schede PCB

Larghezza massima: 350 mm (il suffisso del modello "350C" corrisponde di solito alla larghezza massima della piastra di 350 mm)

Intervallo regolabile: 50-350 mm (progettazione generale del settore)

Velocità di trasmissione

0.5-2m/min (si rimanda al range di velocità di trasmissione XD-250ML-LF)

Struttura della trasmissione

Catena in lega di titanio a doppio gancio e artiglio (resistenza alla deformazione, resistenza alla corrosione)

Motorizzazione importata (ad esempio cilindro Panasonic o SMC)

3.Sistema di pre riscaldamento

Sezione di preriscaldo

Controllo indipendente della temperatura in tre fasi (configurazione standard del settore, come il pre riscaldamento in tre fasi GSD-WD350CE)

Temperatura di preriscaldo

Temperatura ambiente ~ 250°C (controllo a circuito chiuso PID per soddisfare le elevate temperature richieste da prodotti privi di piombo)

Metodo di riscaldamento

Circolazione dell'aria calda o riscaldamento a infrarossi (modulo opzionale)

4Sistema di forno a stagno

Capacità dei forni di stagno

400-500 kg (riferimento a 500 kg di GSD-WD350CE e 430 kg di TB980C)

Tipo di cresta

Cresta d'onda doppia (turbolenza + onda di avvezione), altezza regolabile da 0 a 16 mm

Precisione del controllo della temperatura

±1-2°C (riscaldamento PID esterno, riscaldamento rapido e stagno anti-sommossa)

Materiali e manutenzione

Fornaci a lega di titanio (resistenti alla corrosione, adatti alla saldatura senza piombo)

Progettazione automatica dei residui (riduzione della frequenza di pulizia manuale)

5. Sistema di controllo

Interfaccia operativa

Calcolatore industriale + touch screen (sistema Windows, supporto alla commutazione inglese/cinese)

Funzione intelligente

Storaggio/chiamata della curva di temperatura, autodiagnosi del guasto, interruttore automatico

Conteggio e registrazione della produzione (funzione di stampa esterna opzionale)

6Altre funzioni

Sistema di spruzzatura

Spruzzatura con flusso a pressione costante (uso di ugelli di lacche di Taiwan, atomizzazione uniforme)

Regolazione automatica della larghezza di spruzzo (per diverse dimensioni di PCB)

Sistema di raffreddamento

raffreddamento forzato dell'aria (temperatura di uscita ≤ 10°C, raffreddamento rapido per ridurre lo stress termico)

Progettazione della sicurezza

Protezione da sovraccarico, pulsante di arresto di emergenza, allarme di livello del liquido, ecc.
