Tester di tensione portatile CN-YL8C

Tester di tensione portatile CN-YL8C

CNYL8C è un dispositivo di prova dello stress compatto e portatile progettato per vari scenari di misurazione dello stress nella produzione elettronica.Tensione ICT (test in circuito), FCT (Functional Test) stress, assembly stress e drop stress testing, tra gli altri.

Principali applicazioni

Test di tensione del pannello di PCB: rileva lo stress meccanico durante il processo di pannello per prevenire la crepazione di componenti o giunti di saldatura.
Test di stress delle TIC: misura lo stress durante i test in circuito per evitare danni alle schede causati dalle sonde di prova.
Test di tensione FCT: garantisce che la pressione di serraggio durante i test funzionali non superi i livelli di tensione sicuri.
Test di stress del processo di assemblaggio: valuta lo stress durante il fissaggio a vite, il pressfitting dei componenti e altre operazioni di assemblaggio.
Test di resistenza all'impatto di caduta: simula lo stress causato dalle cadute del prodotto durante il trasporto o l'uso.

Caratteristiche del software

Interfaccia user-friendly: facile da imparare e da usare, ideale per il personale di produzione.

Vantaggi del prodotto

Progettazione portatile: leggero e compatto, adatto per l'uso su linee di produzione, stazioni di controllo qualità o nei laboratori.
Supporto multicanale: connette più strain gauge per test efficienti e simultanei.
Affidabilità industriale: progettato per l'uso a lungo termine in ambienti industriali esigenti.
Sensori ad alta sensibilità: cattura accuratamente le microdeformazioni per analisi precise.

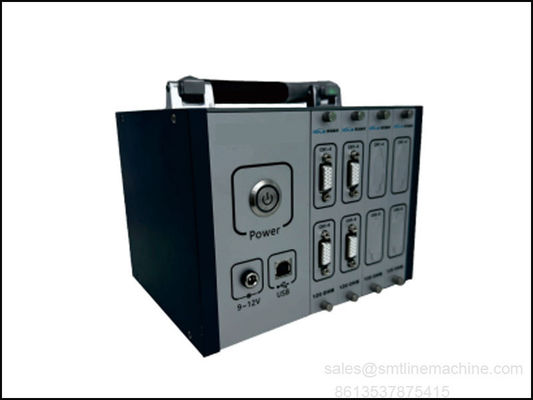

CN-YL8C Piume portatili per test di tensione

Tester di tensione portatile CNYL8C
Ecco la versione in inglese della descrizione tecnica del Tester di tensione portatile CNYL8C, con i dettagli di progettazione modulare e prestazioni:

Caratteristiche tecniche del Tester di tensione portatile CNYL8C

Progettazione modulare:
Ogni modulo di deformazione viene fornito con 8 o 4 canali di acquisizione (a seconda del tipo di modulo).

Connettività USB e registrazione dati:
Si connette a un computer host tramite USB e supporta la memorizzazione a lungo termine dei dati direttamente sul disco rigido del PC, ideale per il monitoraggio e l'analisi continui.

Compatibilità del deformazionometro:
Supporta strain gauge da 120Ω e 350Ω, a seconda del tipo di modulo in uso.

Alto tasso di campionamento:
Raggiunge una frequenza massima di campionamento di 10 kHz, anche quando tutti gli 8 o 4 canali sono campionati contemporaneamente, garantendo un'acquisizione di dati accurata e ad alta velocità.

Interfaccia user-friendly:
Il menu di funzionamento viene visualizzato in formato di finestra di dialogo con un'interfaccia cinese.

Rispetto delle norme internazionali:
Completamente allineato con gli standard Intel di test di deformazioni e gli standard IPC9704 di misurazione dello stress, garantendo un benchmarking globale nei test di affidabilità.

Rapporto OneClick:
Genera automaticamente rapporti di prova dettagliati con un solo clic, inclusi i giudizi "Passato" o "Fallito" sulla base delle soglie dei test di stress, ideali per un controllo della qualità rapido ed efficiente.

Tester di tensione portatile CN-YL8CSpecificità

Guida alle domande frequenti ¥ Tester di tensione portatile CNYL8C

1Per che cosa si usa il CNYL8C?

Il CNYL8C è un tester di sollecitazione portatile progettato per misurare le sollecitazioni meccaniche nelle schede PCB e negli assemblaggi elettronici.

Test di resistenza per PCB
Analisi dello stress delle apparecchiature ICT/FCT
Monitoraggio dello stress nel processo di assemblaggio
Prova di simulazione caduta/impatto

2Quanti canali supporta il dispositivo?

Ogni modulo fornisce 8 o 4 canali di ingresso analogici.

3Qual è la percentuale massima di campionamento?

Il dispositivo supporta una velocità massima di campionamento di 80KS/s per telaio, con capacità di campionamento simultaneo multicanale.

4. Quali tipi di deformazioni sono supportati?

CNYL8C supporta strain gauges da 120Ω ed è compatibile con configurazioni di ponte 1/4 Wheatstone, rendendolo adatto a una vasta gamma di applicazioni industriali.

5Qual è la risoluzione e la precisione?

Risoluzione ADC a 24 bit
Accuratezza di conversione: 3,5062 nV/V/LSB
Errore di guadagno: 0,02% (in condizioni di calibrazione a 25 °C ± 5 °C)
Intervallo completo: +29,4 mV/V (+62500με / 55500με)

6Il sistema può generare automaticamente rapporti?

Sì, supporta la generazione automatica di report con un clic, inclusa la valutazione Pass/Fail basata sugli standard Intel strain gauge e IPC9704.Questa caratteristica migliora significativamente l'efficienza e la coerenza dei test.

7Come vengono memorizzati e trasferiti i dati?

Il CNYL8C si connette a un computer host tramite USB 2.0 e supporta la memorizzazione a lungo termine dei dati direttamente sul disco rigido del computer.

8Che alimentazione richiede?

Funzionano con 11 ̊30VDC o 220 VAC, adatti per un utilizzo flessibile in ambienti di produzione.

9Qual è il livello di protezione del sistema?

È dotato di protezione IP40, progettato per l'uso interno in laboratori, dipartimenti di controllo qualità o linee di produzione automatizzate.

10Il software è facile da usare?

Il software è basato su dialoghi con un'interfaccia cinese, progettato per un apprendimento rapido, un'operazione facile e un tempo di installazione minimo.

11Il CNYL8C è in magazzino e disponibile per l'ordine immediato?

Si', abbiamo scorte pronte per una rapida spedizione.
La consegna rapida è garantita per gli ordini nazionali e internazionali.
Esportiamo in molti paesi del mondo, con esperienza nella logistica globale.
Offriamo un supporto post-vendita completo, inclusi assistenza tecnica, formazione e servizio di garanzia.
