Samsung/catena di montaggio di Hanwha SM482/PLUS SMT

Samsung/catena di montaggio di Hanwha SM482/PLUS SMT è una linea di produzione ad alta velocità dello smt, sia forniamo la vostre nuove che scelta di SMT Samsung sm482 e catena di montaggio usate della macchina del posto.

Sia le nuove che macchine utilizzate funzionano bene e lo stampatore della pasta della lega per saldatura è stampatore automatico, stampatori automatici pieni dello stampino di marca della Cina, inoltre abbiamo stampante di marca del foreigh del DEK MPM per voi, il forno di riflusso è il nostro proprio nuovissimo, inoltre ha heller ed altre marche per voi scelgono.

Linea di produzione di SMT analisi di progettazione della soluzione dell'officina

I requisiti dell'officina sono considerati soddisfare le seguenti richieste:
a, requisiti antistatici della terra, (il pavimento a resina epossidica è ancora PVC, controlla le informazioni voi stessi, il PVC è più bello e durevole);
B. Consideri i requisiti portanti al suolo secondo i requisiti di attrezzatura (soprattutto saldi le apparecchiature di stampa della pasta, chieda ai produttori di macchinari ed ai pianificatori della pianta);
c. ha soddisfatto con i requisiti della temperatura ed il controllo di umidità nell'officina di SMT, il soffitto può essere trattato di conseguenza per ridurre il costo dell'aria di raffreddamento. (generalmente 3,0 m., prestano attenzione a se il magazzino è nella richiesta);
D. La richiesta gas/di potere dell'attrezzatura (aria/azoto), del trattamento del gas di scarico, ecc. E materie prime/direzione della conduttura. Spazio della riserva, requisiti di ventilazione dell'attrezzatura ecc.;
E. per soddisfare le richieste d'accensione, se utilizzare le lampade economizzarici d'energia, quale T5 invece di T8. Almeno 300LUX;
f. i requisiti della lotta contro l'incendio, là dovrebbero essere compartimenti, considerano la lotta contro l'incendio.

2. Linea di produzione prevista di SMT attrezzatura

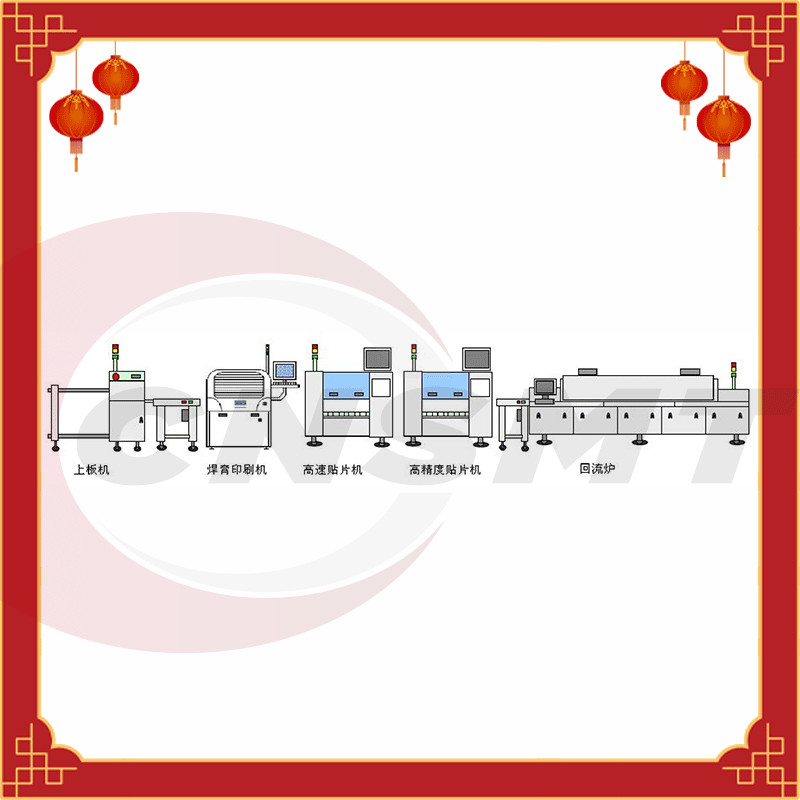

Il piano è recentemente di installare due linee di produzione identiche di SMT, completanti: stampatrice della pasta della lega per saldatura/macchina di disposizione/forno di riflusso.
La larghezza massima dell'attrezzatura nella linea di produzione è di 2,0 metri e la lunghezza totale di tutta l'attrezzatura è di 17 metri. Consideri la pianificazione successiva ed aggiunga una linea di produzione (la linea attrezzatura del corpo è simile).
A. l'attrezzatura di SMT dovrebbe evitare i montanti e mantenere un determinato intervallo loro. L'intervallo è affinchè l'attrezzatura passi tramite almeno un'automobile dell'alimentatore dopo che è caricato con i materiali;
B. La struttura esterna dell'attrezzatura di SMT dovrebbe essere distinta dal passaggio pedonale. La distanza fra il passaggio pedonale e l'attrezzatura è che l'attrezzatura estenderà più di 50 cm dopo che l'attrezzatura è caricata con i materiali;
C. La migliore distanza fra le due linee di produzione è di 1,2 metri o più fra le strutture esterne;
D. Un'area di riparazione e di ispezione è progettata generalmente all'estremità della linea e gli ispettori di qualità possono condurre le ispezioni casuali all'estremità della linea.
Sulla base delle considerazioni di cui sopra, la lunghezza di ogni linea di produzione dovrebbe essere almeno di 17 metri (indipendentemente dallo stato della linea navata laterale capa e della linea area kanban di conclusione) e la larghezza dovrebbe essere di più di 3 metri (la macchina di disposizione ha materiali bilaterali).

Samsung /HANWHA SM482 più le specifiche della macchina della scelta e del posto della SCELTA:

Più di Hanwha Mounter SM482

Dimensione del PWB: 460 (L) X.400 (W)
Il più piccolo elemento: 01005 ~ 55mm (H 15mm)
Stazione di Feida: 120ea/112ea
Montaggio della velocità: 30.000 CPH
Panoramica del prodotto: Più della macchina SM482 di disposizione di Hanwha, dimensione del PWB: 460 (L) X.400 (W), più piccola componente: 01005 ~ 55mm (H 15mm), stazione dell'alimentatore: 120ea/112ea, velocità di disposizione: 30.000 CPH, peso: 1600KG.

Stampanti ad alta velocità dello stampino di SMT:

MODELLO CNSMT-A5

Progettazione umanizzata

●Ampia gamma di applicazione e forte versatilità

●Tipo di spruzzo unico sistema di pulizia automatico

●Struttura di pulitura e di risparmio economizzatrice d'energia della carta

●Sistema unico di elaborazione di immagini

●Modo di produzione di stampa intelligente

●Intervallo di stampa: 400*340mm/510*340mm

●Adotti la piattaforma giroscopica universale internazionale del legame di UVW

●Dimensione della macchina: 1220X1355X1500mm

●Opzioni della macchina: foro functionautomatic inscatolante dinamico dello stampino che blocca temperatura di functionauto MSE/SPI di risposte di pressione di functionsqueegee della colla functionautomatic di rilevazione e funzione functionautomatic online d'erogazione di umidità

Forno TSM800 di riflusso di marca CNSMT della Cina di alta qualità
