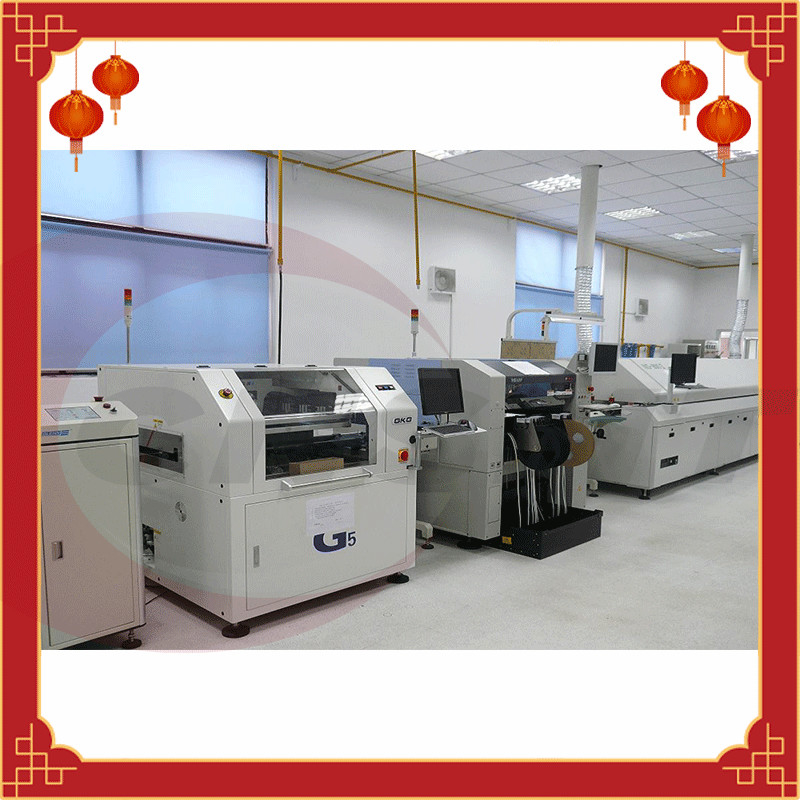

Stampante dello stampino della catena di montaggio GD450+ Smt di YAMAHA YSM20R SMD
Catena di montaggio di YAMAHA YSM20R SMT
La macchina di livello base di disposizione di serie di YSM che combina l'alta velocità e la versatilità e raggiunge il mondo più ad alto livello della capacità di disposizione fra lo stesso models* livellato
Una macchina di base di disposizione che caratterizza tre «1" s per raggiungere l'ultimo
Contributo flessibile ai vari siti di produzione
Varie funzioni per assicurare produzione stabile
※: Rispetto alla capacità di disposizione (CPH) della stessa macchina livellata di disposizione con il singolo fascio/singola testa di disposizione nelle migliori circostanze. (I risultati dell'indagine della società nel gennaio 2017)
Piccoli parametri della macchina YSM10 di disposizione del blocchetto di Yamaha:
1. Dimensione del substrato dell'obiettivo: L510 x W460 mm~L50 x W50 millimetro. Utilizzi gli accessori facoltativi, può corrispondere al substrato di L610mm
2. Montaggio della capacità: HM che monta le specifiche della testa del montaggio di specifiche HM5 della testa (10 ugelli) (5 ugelli). 46,000CPH (nelle buone condizioni della società) 31,000CPH (nelle buone condizioni della società)
3. Componenti montabili: 03015~W55 x L100mm (*pass W45mm per l'identificazione di segmentazione), altezza inferiore a 15mm. Il ※ se il height* componente supera 6.5mm, o il size* componente supera 12mm x 12mm, una macchina fotografica della multi-visione è richiesto (configurazione facoltativa)
4. L'accuratezza di disposizione della nostra società è buona (quando usando le componenti standard per la valutazione): ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
5. Il numero degli alimentatori che possono essere installati: scaffale fisso dell'alimentatore: 96 più (convertito dal nastro di 8mm) vassoi: 15 tipi
6. Specificazione di potere: CA trifase 200/208/220/240/380/400/416V±10%50/60Hz
7. Fonte della dotazione d'aria: sopra 0.45MPa, pulito ed asciutto
8. Dimensioni: L1,254 x W1,440 x H1,445mm
9. Peso della parte principale: circa 1,270kg
Caratteristiche della macchina YSM10 di disposizione di YAMAHA:
1. È il modello di livello base di mounter di superficie con la prestazione 46,000CPH per raggiungere il mondo ** nello stesso livello di 1 fascio e di 1 testa di disposizione;
2. Rispetto ai modelli precedenti, la velocità è aumentato da più di 25%, raggiungendo la migliore capacità della disposizione del mondo nello stesso livello. È fornita di testa di disposizione di HM. Usa una nuova macchina fotografica d'esplorazione che migliora la capacità di rispondere alle componenti;
3. Contributo flessibile al sito di produzione;
4. Realizzi la funzione di produzione stabile;
5. produzione di alto-flessibilità del Multi-modulo.
Stampanti ad alta velocità dello stampino di SMT:
GD450+
intruduction del dettaglio:
1. precisione della stampante della pasta della lega per saldatura
GTS ha dedicato il modello numerico di calcolo, ripete il σ @6, ≥ 2,0 dei micron di precisione di posizionamento ±12.5 (±0.0005») di Cp
2. piattaforma speciale di adeguamento per la stampante della pasta della lega per saldatura di HTGD
Il meccanismo di trascinamento speciale del modulo di alto-rigidità UVW di GTS ed il meccanismo di sollevamento invertito di Z-asse del triangolo efficacemente migliorare la stabilità di adeguamento della piattaforma, realizzano la trasmissione ultra-fine nell'ambito di adeguamento di micro-moto e fanno la macchina soddisfare le richieste di stampa di più alta precisione. La struttura è semplice ed affidabile e l'adeguamento è conveniente. Può realizzare rapidamente l'adeguamento automatico dell'altezza di elevazione degli aghi di PIN dei bordi del PWB degli spessori differenti.
3. azionamenti di motore facente un passo a regolazione automatica di galleggiamento programmabili la testa di stampa della stampante della pasta della lega per saldatura
L'indipendente diretto-ha collegato il controllo motorio fare un passo, incorporato ** il sistema del controllo della pressione, può determinare esattamente il valore originale di pressione del seccatoio, senza considerare il tipo, la lunghezza, il peso o lo spessore della lama del seccatoio. Programmabile per raggiungere processo di stampa flessibile; È progettato per i requisiti differenti di pressione anteriore e posteriore del seccatoio e la stabilità del sollevamento per impedire la perdita della pasta della lega per saldatura e della lama ha certa progettazione di pressione flessibile. La pressione del seccatoio, della velocità di sollevamento, della velocità di stampa ed il intervallo di stampa è tutto il software regolabile e di è per il cliente fornisce vari metodi demolding per adattarsi ai bordi differenti del PWB con differenti requisiti della latta, fornenti ai clienti una buona piattaforma di controllo di stampa.
4. sistema di posizionamento del PWB della stampatrice di HTGD
Trasmissione a cinghia piana, efficacemente migliorare la capacità e la velocità della ferrovia di guida; azionamento del motore passo a passo, programmabili realizzare le velocità e le azioni differenti del trasporto; ferrovia di guida di nuovo concetto, trasmissione senza cuciture per assicurare l'affidabilità del trasporto del PWB; spessore adattabile del bordo del PWB, più processo di fabbricazione conveniente; il software può regolare la pressione e la pressione laterale elastica e può essere fornito di un vuoto globale della cavità di aspirazione al fondo e di un vuoto parziale multipunto al fondo.
5. sistema di pulizia
Struttura di pulizia automatica; fan ad alta potenza e generatore di vuoto Venturi al vuoto; tre metodi di pulizia di asciutto, di bagnato ed il vuoto e possono combinarsi liberamente. Gli utenti possono fissare il ciclo di pulizia, il tempo ed i parametri della velocità secondo i bisogni reali; la lunghezza la carta di pulitura è universale, facile da smontare e conservare le risorse; piatto di pulitura di gomma molle e resistente all'uso, pulito completamente e facile smontare.
6. sistema di bloccaggio d'acciaio altamente adattabile della struttura della maglia
Realizzi la stampa dei telai di schermo di varie dimensioni (370mm x 470mm~737 millimetro x 737 millimetri) e può realizzare il cambiamento rapido dei modelli nel processo di produzione; posizionamento automatico nella direzione di Y.
7. sistema di controllo elettrico
L'uso dei circuiti integrati modulari auto-in via di sviluppo è sicuro e facile da mantenere; il sistema di controllo industriale più avanzato dell'industria può essere usato per modificare i parametri della macchina durante il movimento.
8. immagine e sistema ottico della stampante della pasta della lega per saldatura
Il nuovo sistema ottico del percorso--la luce uniforme dell'anello e la luce coassiale di alto-luminosità, accoppiata con la funzione infinitamente di regolazione della luminosità, fa tutti i tipi dei punti del segno possono essere identificate bene (punti irregolari compresi del segno), adatto ad inscatolare, Rame-placcato, dorato, in scatola, FPC ed altri tipi di PCBs con differenti colori. La sorgente luminosa a quattro vie è regolabile, la lente telecentric, la maglia d'acciaio ed il bordo del PWB è illuminato allo stesso tempo.
9. interfaccia cinese/inglese grafica semplice e di facile impiego di operazione per la stampante della pasta della lega per saldatura
Sistema operativo di Windows XP di uso e interfaccia uomo-macchina grafica indipendente sviluppata: particolarmente per l'effetto di navigazione degli archivi di programma, che è conveniente affinchè tutti gli operatori si renda familiare rapidamente all'operazione; commutazione cinese/inglese stile menu, il ceppo dell'operazione, l'annotazione dell'errore/richiamo di auto-diagnosi/analisi dei guasti dell'errore/allarme leggero ed altre funzioni rendono l'operazione semplice e conveniente.
10. 2D ispezione di qualità stampa della pasta della lega per saldatura ed analisi di SPC
La 2D funzione può individuare rapidamente i problemi di stampa difficili quali il contrappeso, poca latta, stampa mancante e perfino latta ed i punti di rilevazione possono essere aumentati arbitrariamente; Il software di SPC può analizzare l'indice della macchina CPK attraverso il campione raccolto dalla macchina per assicurare la qualità stampa
| Parametri del PWB della stampatrice automatica di visione | |
| dimensione del bordo del *Large (X di x-y) | 450mm x 320mm |
| dimensione del bordo del *Small (X di x-y) | 50mm x 50mm |
| Spessore del PWB | 0.4mm~6mm |
| Distorsione | Diagonale massima 1% del PWB |
| peso del bordo del *Large | 6Kg |
| Rimozione del bordo del bordo | A forma di a 3 millimetri |
| spazio inferiore del *Large | 16mm |
| Velocità della trasmissione | 1500mm/sec (massimo) |
| Altezza della trasmissione dalla terra | 900±40mm |
| Direzione della pista del trasportatore | Da sinistra a destra, da destra a sinistra, sinistro-sinistro, parte di destra-parte di destra |
| metodo di trasferimento | ferrovia di trasporto della Un-sezione (opzione: ferrovia della tre-sezione) |
| PWB che preme metodo | La fila lata quattro parallela superiore che preme il meccanismo del bordo è appiattita, il software può regolare la pressione di lato elastica, il vuoto parziale multipunto inferiore o l'intero vuoto della cavità di aspirazione, il bordo che chiude il substrato a chiave è stretto (opzione) |
| Metodo di sostegno del bordo | Ditale magnetico, blocchetto di contorno, dispositivo speciale del pezzo in lavorazione, griglia-Lok (opzione) |
| Parametri di stampa della stampante automatica di visione | |
| Testa di stampa | L'indipendente due diretto-ha collegato gli azionamenti del motore, la testa di azionamento pneumatico-elettrica (opzione), la testa di stampa a circuito chiuso (opzione) |
| Dimensione di struttura del modello | 420mm x 500mm~737 millimetro x 737 millimetri |
| area di stampa del *Large (X di x-y) | 450mm x 320mm |
| Tipo della ruspa spianatrice | Seccatoio d'acciaio/seccatoio di gomma (angolo 45°/55°/60° secondo la selezione di corrispondenza di processo di stampa) |
| Lunghezza della ruspa spianatrice | 220mm~500mm |
| Altezza della ruspa spianatrice | 65±1mm |
| Spessore della lama | rivestimento tipo diamante del carbonio di 0.25mm |
| Modo stampa | Stampa singola o doppia del seccatoio |
| Lunghezza di Demoulding | 0,02 millimetri - 12 millimetri |
| Velocità di stampa | 6 mm/sec - 200 mm/sec |
| Stampa della pressione | 0.5kg a 10Kg |
| Stampa dell'itinerario | ±200 millimetro (dal centro) |
| Parametri di immagine della stampante automatica di visione | |
| Campo visivo di immagine (FOV) | 6.4mm x 4.8mm |
| Gamma di adeguamento della piattaforma | X, Y: ±7.0mm, θ: ±2.0°. |
| Tipo del punto di riferimento | Punto di riferimento standard di forma (vedere norma di SMEMA), terra/apertura |
| Sistema della macchina fotografica | Macchina fotografica separata, sistema separato up/down di visione di rappresentazione, posizionamento di corrispondenza geometrico |
| Parametri di prestazione della stampatrice automatica di visione | |
| Accuratezza di ripetizione di calibratura di immagine | ±12.5 il σ @6, Cp dei micron (±0.0005») è superiore o uguale a 2,0 |
| Stampa della ripetibilità | ±25 il σ @6, Cp dei micron (±0.001») è superiore o uguale a 2,0 |
| tempo di circolazione | Di meno che 7.5s |
| Tempo del cambiamento | Di meno che 5mins |
| Attrezzatura della stampatrice di Hetian Goode | |
| Requisito di potere | AC220V±10%, 50/60HZ, 15A |
| Requisiti dell'aria compressa | 4~6Kg/cm2, tubo 10,0 del diametro |
| sistema operativo | Windows XP |
| dimensione fisica | 1150mm x 1440mm x 1480mm |
| Peso della macchina | 1000Kg |
| Temperatura e modulo di controllo di umidità (opzione) | |
| Temperatura ambiente | 23±3℃ |
| Umidità relativa | 45~70%RH4 |
Forno TSM800 di riflusso di marca CNSMT della Cina di alta qualità
| Modello | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Specificazione della macchina | ||||||
| Dimensione: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Peso (chilogrammi) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zona di temperatura | Cima 8.Bottom 8 length3070 | Cima 10.Bottom 10 length3890 | 12.Bottom 12/lunghezza superiore 4650 | 8.Bottom 8 lunghezza superiore 3070 | 10. 10 lunghezze inferiori principale 3890 | Cima 12.Bottom 12/length4650 |
| Numero delle zone fredde | Tbp2. Fondo 0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Inferiore. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Fondo 2 | Top3. Fondi | Top4.Bottom4 | Top2. Fondo 2 | 1bp3. Fondi | ||
| Zona di riscaldamento che rettifica la struttura del piatto | Piatto di alluminio spesso | |||||
| Metodo di raffreddamento | Raffreddamento a aria della serra/raffreddamento ad acqua freddo | |||||
| Sistema di controllo | ||||||
| Requisito di potere | 30 380V 50Hz | |||||
| Potere totale | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Partenza, potere di funzionamento normale | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Tempo di riscaldamento | Circa 25Min | |||||
| Accuratezza di temperatura | ±1°C | |||||
| Metodo del controllo della temperatura | Controllo a circuito chiuso di PID + azionamento di SSR | |||||
| Differenza di temperatura di PCBLateral | °C ±1.5 | |||||
| Stoccaggio di parametro trattato | Conservi automaticamente le varie operazioni ed annotazioni dell'allarme + l'operazione manuale per conservare le varie regolazioni di parametro trattato | |||||
| Allarme anormale | Deviazione di temperatura standard, deviazione di velocità e errore del condizionamento d'aria, suono ed allarme leggero di guasto di alimentazione di rete | |||||
| Fuori dall'allarme del bordo | Funzione fuori-bordo standard dell'allarme | |||||
| Sistema di trasporto | ||||||
| Struttura della ferrovia | A due stadi globale | |||||
| Struttura a catena | singolo fermaglio 35B con la costola ed appuntare la catena nichelata dell'acciaio di manganese | |||||
| Larghezza massima del piatto | 400mm (610mm facoltativi) | 2-280mm (2-300mm facoltativi) | ||||
| Gamma di adeguamento di larghezza della ferrovia | 50-400mm (50-610mm facoltativi) | 50-280mm (50-300mm facoltativi) | ||||
| Direzione del trasporto | Lto R R facoltativa a L) | |||||
| Ferrovia di stampo fisso | Parte posteriore fissa e facoltativa anteriore fissa | La ferrovia di no. 1 e la ferrovia di no. 4 sono riparate, facoltativo altre due rotaie possono essere riparate. | ||||
| Velocità del trasporto | 400 〜 2000mm/min | |||||
| Altezza di piatto di trasporto | 900±15mm | |||||
| Sistema di lubrificazione automatico | Materiale da otturazione automatico del lubrificante standard e funzione di riempimento manuale | |||||
| Sistema dell'azoto | ||||||
| Consumo dell'azoto | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
