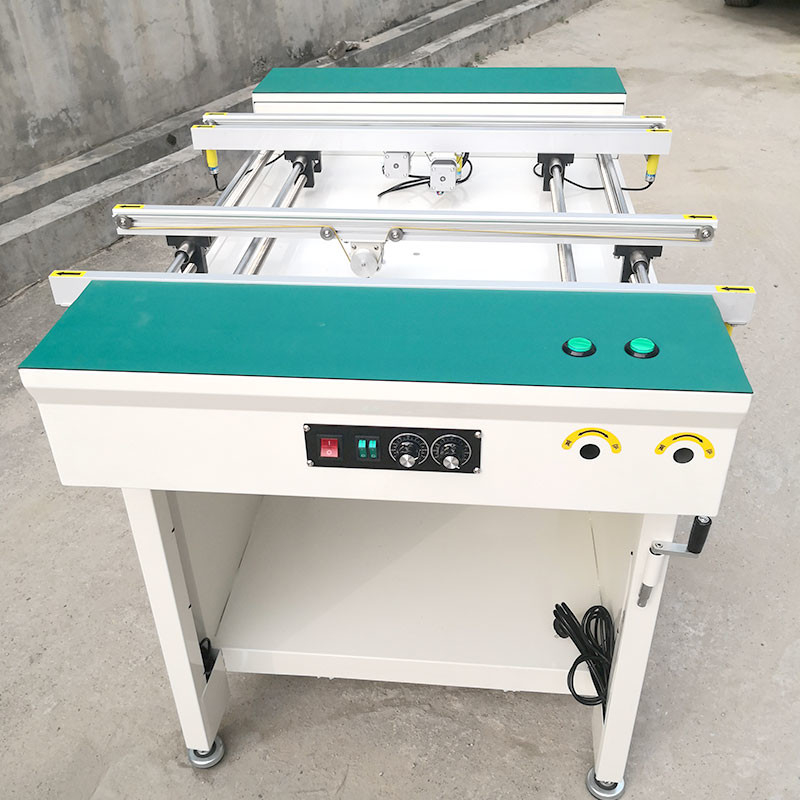

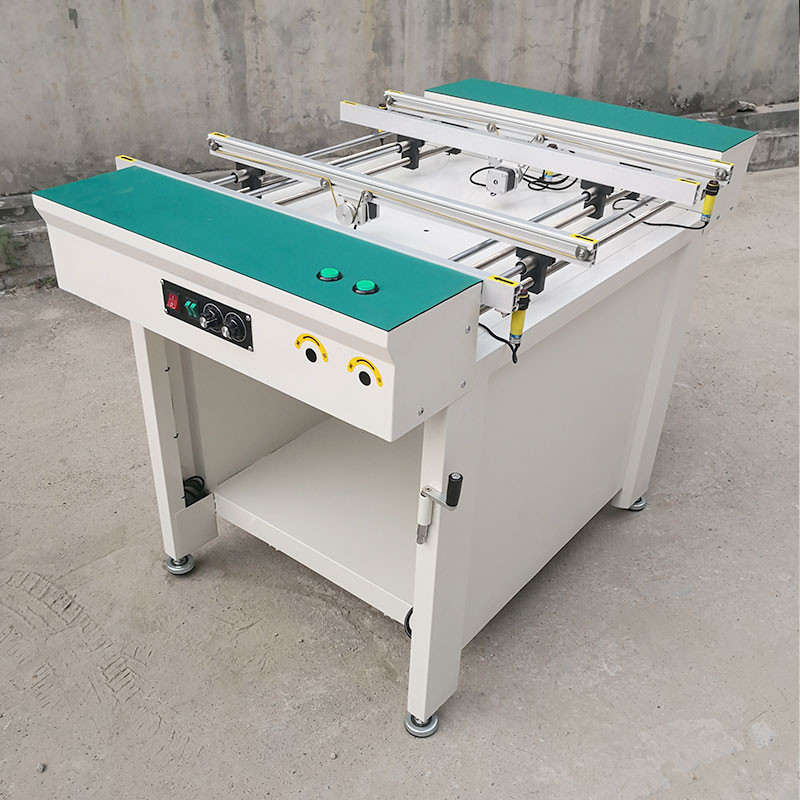

Prova di collegamento a due piste 220V 50Hz di ispezione del nastro trasportatore del PWB di 600MM

Prova di collegamento a due piste 220V 50Hz di ispezione del nastro trasportatore del PWB di 600MM

Trasportatore di collegamento a due piste del PWB, trasportatore della doppia pista di SMT

Specificazione del trasportatore della doppia pista di SMT

1. Caratteristiche
Questo prodotto è fatto del materiale di piatto d'acciaio ed è saldato dalla lamiera sottile, la superficie elettrostaticamente è spruzzata e cotta ed il colore è bianco del computer.
È ampiamente usato nella trasmissione del bordo del PWB, nell'ispezione, nella prova, nel collegamento dell'amplificatore ed in altre funzioni sulla linea di produzione.
Ha uno dei dispositivi principali da collegarsi ed attenuare fra due dispositivi
Può collegare individualmente due dispositivi, può anche essere utilizzato nei segmenti o nei gruppi e può anche elaborare i bordi del PWB delle specifiche specificate nei parametri tecnici.
2. parametri tecnici
(1) lunghezza della ferrovia: 600MM (può essere personalizzato secondo i requisiti di cliente)
(2) gamma di larghezza della ferrovia: 50MM---350MM
(3) l'altezza della superficie della cinghia dalla terra: 900mm±50mm
(4) lato della riparazione della ferrovia di guida: anteriore e posteriore stanno riparando facoltativo
(5) direzione di trasmissione del PWB: da sinistra a destra da destra a sinistra, facoltativo
(6) velocità di alimentazione: 0M/min---4M/min, regolabile
(7) lunghezza d'estensione ad entrambe l'estremità della ferrovia di guida (100mm)
(8) alimentazione elettrica di lavoro: 220V, 50Hz
(9) consumo di energia: circa 15W
(10) peso approssimativo di attrezzatura: 65KG
dimensione di aspetto (di 11): 600MM*700MM*900MM±50MM
Tre, la funzione principale
La stazione di messa in bacino ha interfaccia di segnale di SMEMA.
Può essere collegato ai dispositivi superiori e più bassi. Quando non c'è bordo sulla stazione di messa in bacino, darà al dispositivo anteriore un segnale dirichiesta. Quando il bordo raggiunge la posizione di percezione leggera anteriore o l'estremità ed il dispositivo posteriore non fa temporaneamente in cui un bordo è necessario, la cinghia smette di correre ed entrambi sono forniti di sensori fotoelettrici. Attualmente, un segnale del bordo è dato al dispositivo posteriore e quando il dispositivo posteriore ha bisogno di un bordo, la cinghia della stazione di messa in bacino si avvi funzionare ancora ed il bordo è fornito al dispositivo posteriore. Se il dispositivo posteriore non ha bisogno temporaneamente di un bordo, il bordo del PWB sta aspettando sulla stazione di messa in bacino. Se c'è un bordo nel posto-macchina, l'attrezzatura a fine frontale sarà controllata per sospendere il lavoro e l'attrezzatura a fine frontale può essere attivata automaticamente quando c'è uno spazio vuoto nella stazione di messa in bacino.
In quarto luogo, il principio della trasmissione
(1) il nastro trasportatore della stazione di messa in bacino è un'ampia cinghia rotonda antistatica. Le cinghie da entrambi i lati della ferrovia di guida sono guidate dallo stesso motore regolabile della velocità 15W attraverso un dente per catena della trasmissione. L'inizio e la fermata del motore sono segnalati dai bordi dell'offerta e domanda dell'attrezzatura superiore e più bassa. Il controllo, il primo, il mezzo e l'estremità tutto sono forniti di sensori fotoelettrici, che possono percepire se c'è un bordo del PWB sulla ferrovia di guida
(2) la ferrovia di guida è divisa in una ferrovia di guida fissa ed in una ferrovia di guida mobile. La larghezza della ferrovia di guida mobile è regolato da due coni retinici scorrevoli di collegamento.

Cinque, lavorano le caratteristiche a macchina
(1) controllato dal comitato per il controllo o dal programma dello SpA, secondo i requisiti di cliente;
(2) i sensori fotoelettrici sono installati ad entrambe l'estremità della testa, del mezzo e della coda;
(3) con l'interfaccia di segnale di IO;
(4) la ferrovia di guida può essere regolato 50MM---350MM;
(5) la velocità di alimentazione può essere regolato dalla trasmissione;
(6) l'altezza della cinghia dalla terra è regolabile;
(7) la struttura della struttura d'acciaio è robusta e durevole e può essere collegata meccanicamente con i piatti di collegamento dell'attrezzatura superiore e più bassa;
(8) fermi la posizione può essere messo a volontà muovendo la posizione leggera del sensore.
