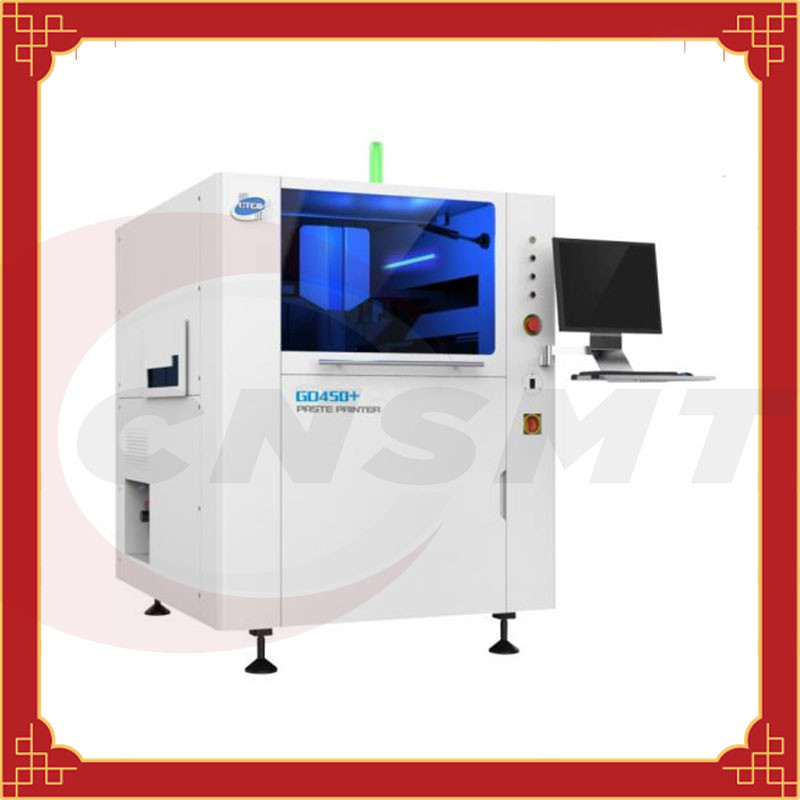

Stampante automatica piena GD450+ HTGD dello stampino di SMT per il bordo del PWB
Stampatrice automatica GD450+, stampante dello stampino di HTGD GD450, in pieno automatica
[Nome di prodotto]: Stampatrice automatica GD450+
[Marca di prodotto]: CNSMT
[Materiale del prodotto]: inossidabile/di plastica
[Descrizione di prodotto]:
Stampante dello stampino di HTGD GD450, in pieno automatica
| * grande dimensione del bordo (X di x-y) | 450mm x 320mm |
| * piccola dimensione del bordo (X di x-y) | 50mm x 50mm |
| Spessore del PWB | 0.4mm~6mm |
| Distorsione | Diagonale massima 1% del PWB |
| * grande peso del bordo | 6Kg |
| Rimozione del bordo del bordo | A forma di a 3 millimetri |
| * grande spazio inferiore | 16mm |
| Velocità della trasmissione | 1500mm/sec (massimo) |
| Altezza della trasmissione dalla terra | 900±40mm |
| Direzione della pista del trasportatore | Da sinistra a destra, da destra a sinistra, sinistro-sinistro, parte di destra-parte di destra |
| metodo di trasferimento | ferrovia di trasporto della Un-sezione (opzione: ferrovia della tre-sezione) |
| PWB che preme metodo | La fila lata quattro parallela superiore che preme il meccanismo del bordo è appiattita, il software può regolare la pressione di lato elastica, il vuoto parziale multipunto inferiore o l'intero vuoto della cavità di aspirazione, il bordo che chiude il substrato a chiave è stretto (opzione) |
| Metodo di sostegno del bordo | Ditale magnetico, blocchetto di contorno, dispositivo speciale del pezzo in lavorazione, griglia-Lok (opzione) |
| Parametri di stampa automatici della stampatrice di SMT | |
| Testa di stampa | L'indipendente due diretto-ha collegato gli azionamenti del motore, la testa di azionamento pneumatico-elettrica (opzione), la testa di stampa a circuito chiuso (opzione) |
| Dimensione di struttura del modello | 420mm x 500mm~737 millimetro x 737 millimetri |
| area di stampa del *Large (X di x-y) | 450mm x 320mm |
| Tipo della ruspa spianatrice | Seccatoio d'acciaio/seccatoio di gomma (angolo 45°/55°/60° secondo la selezione di corrispondenza di processo di stampa) |
| Lunghezza della ruspa spianatrice | 220mm~500mm |
| Altezza della ruspa spianatrice | 65±1mm |
| Spessore della lama | rivestimento tipo diamante del carbonio di 0.25mm |
| Modo stampa | Stampa singola o doppia del seccatoio |
| Lunghezza di Demoulding | 0,02 millimetri - 12 millimetri |
| Velocità di stampa | 6 mm/sec - 200 mm/sec |
| Stampa della pressione | 0.5kg a 10Kg |
| Stampa dell'itinerario | ±200 millimetro (dal centro) |
| Parametri automatici di immagine della stampatrice di SMT | |
| Campo visivo di immagine (FOV) | 6.4mm x 4.8mm |
| Gamma di adeguamento della piattaforma | X, Y: ±7.0mm, θ: ±2.0°. |
| Tipo del punto di riferimento | Punto di riferimento standard di forma (vedere norma di SMEMA), terra/apertura |
| Sistema della macchina fotografica | Macchina fotografica separata, sistema separato up/down di visione di rappresentazione, posizionamento di corrispondenza geometrico |
| Parametri di prestazione automatici della stampatrice | |
| Accuratezza di ripetizione di calibratura di immagine | ±12.5 il σ @6, Cp dei micron (±0.0005») è superiore o uguale a 2,0 |
| Stampa della ripetibilità | ±25 il σ @6, Cp dei micron (±0.001») è superiore o uguale a 2,0 |
| tempo di circolazione | Di meno che 7.5s |
| Tempo del cambiamento | Di meno che 5mins |
| Stampatrice automatica di SMT | |
| Requisito di potere | AC220V±10%, 50/60HZ, 15A |
| Requisiti dell'aria compressa | 4~6Kg/cm2, tubo 10,0 del diametro |
| sistema operativo | Windows XP |
| dimensione fisica | 1150mm x 1440mm x 1480mm |
| Peso della macchina | 1000Kg |
1. Precisione della stampatrice automatica della pasta della lega per saldatura di GD450+
Il modello numerico del calcolo di HTGD assicura che la macchina raggiunga l'allineamento preciso e facilmente raggiunge la stampa 01005
2. Piattaforma *adjusting automatica della stampatrice della pasta della lega per saldatura di HTGD
La progettazione ottimizzata della struttura modulare dell'azionamento efficacemente migliora la stabilità dell'adeguamento della piattaforma e realizza la trasmissione più fine nell'ambito dell'adeguamento di micro-moto, di modo che la macchina incontra la stampa più esigente.
La struttura è semplice ed affidabile e l'adeguamento è conveniente. Può realizzare l'adeguamento dell'altezza del pin* di PIN dei bordi del PWB degli spessori differenti.
3. Immagine e sistema leggero del percorso della stampante automatica della pasta della lega per saldatura
Il nuovo sistema ottico del percorso--luce uniforme dell'anello e luce coassiale di alto-luminosità, accoppiata con la funzione di regolazione della luminosità senza *, di modo che tutti i tipi di punti del segno possono essere riconosciuti bene (punti irregolari compresi del segno), che è adatta a placcare la latta, rame-placcato, dorato, in scatola, FPC ed altri tipi di PCBs con differenti colori. La sorgente luminosa a quattro vie è regolabile, la lente telecentric, la maglia d'acciaio ed il bordo del PWB è illuminato allo stesso tempo.
4. Tipo di galleggiamento programmabile completamente automatico seccatoio adattabile della stampatrice della pasta della lega per saldatura che può equilibrare il suo proprio peso
controllo motorio *Vertical e diritto-accoppiato fare un passo, incorporato ** il sistema del controllo della pressione, può non determinare esattamente il valore originale di pressione del seccatoio, necessità considerare il tipo, la lunghezza, il peso o lo spessore della lama del seccatoio.
Programmabile per raggiungere processo di stampa flessibile; È progettato per i requisiti differenti di pressione anteriore e posteriore del seccatoio e la stabilità del sollevamento per impedire la perdita della pasta della lega per saldatura e della lama ha certa progettazione di pressione flessibile.
La pressione del seccatoio, della velocità di sollevamento, della velocità di stampa ed il intervallo di stampa è tutto il software regolabile e di è per il cliente fornisce vari metodi demolding per adattarsi ai bordi differenti del PWB con differenti requisiti della latta, fornenti ai clienti una buona piattaforma di controllo di stampa.
5. Sistema di posizionamento del PWB della stampatrice di HTGD
Trasmissione a cinghia piana, efficacemente aumentare la capacità della ferrovia di guida, velocità di trasporto, l'azionamento del motore passo a passo, programmabili raggiungere le velocità di trasporto e le azioni differenti, rotaie di guida di nuovo concetto, trasmissione senza cuciture per assicurare l'affidabilità di trasporto del PWB, * meccanismo della lastra di quadrilatero articolato, meccanismo di pressione elastico laterale. Adeguamento programmabile di pressione, vuoto parziale multipunto al fondo, ago magnetico, blocchetto di contorno, * dispositivo di foggiatura (ingorgo/opzione) e camera globale a forma di h di aspirazione di vuoto al fondo (opzione).
6. Sistema di pulizia automatico della stampatrice della pasta della lega per saldatura
La struttura automatica ed efficace di pulizia della separazione, il fan ad alta potenza e generatore di vuoto Venturi al vuoto, sistema ad iniezione del tuffatore e bastone programmabile della sbavatura per applicare i metodi di pulizia asciutti, bagnati e di vuoto di pulizia del liquido, tre e possono essere selezionati liberamente e combinato, l'utente può fissare il ciclo di pulizia, il tempo e la velocità secondo i bisogni reali.
La lunghezza della carta di pulitura è universale, facile da smontare e conservare le risorse; la griglia migliorata di vuoto utilizza pienamente l'efficienza del fan, che è * tendente alla pulizia
7. Sistema di controllo elettronico automatico per stampa della pasta della lega per saldatura
Il circuito integrato modulare auto-in via di sviluppo è utilizzato, che è sicuro e facile da mantenere; il sistema di controllo industriale più avanzato dell'industria può essere usato per modificare i parametri della macchina durante il movimento e vero per realizzare la funzione di pausa.
8. Sistema di bloccaggio d'acciaio altamente adattabile della struttura della maglia
Fornisca appena la posizione di punto del SEGNO della maglia d'acciaio da posizionare automaticamente, che è conveniente affinchè gli utenti sostituisca flessibilmente la maglia d'acciaio delle dimensioni differenti. Può sostenere il più di piccola dimensione della maglia d'acciaio, di 420×500mm, del più di piccola dimensione di 737×737mm e dello spessore di 20~40mm.
9. Interfaccia cinese/inglese grafica semplice e di facile impiego di operazione
