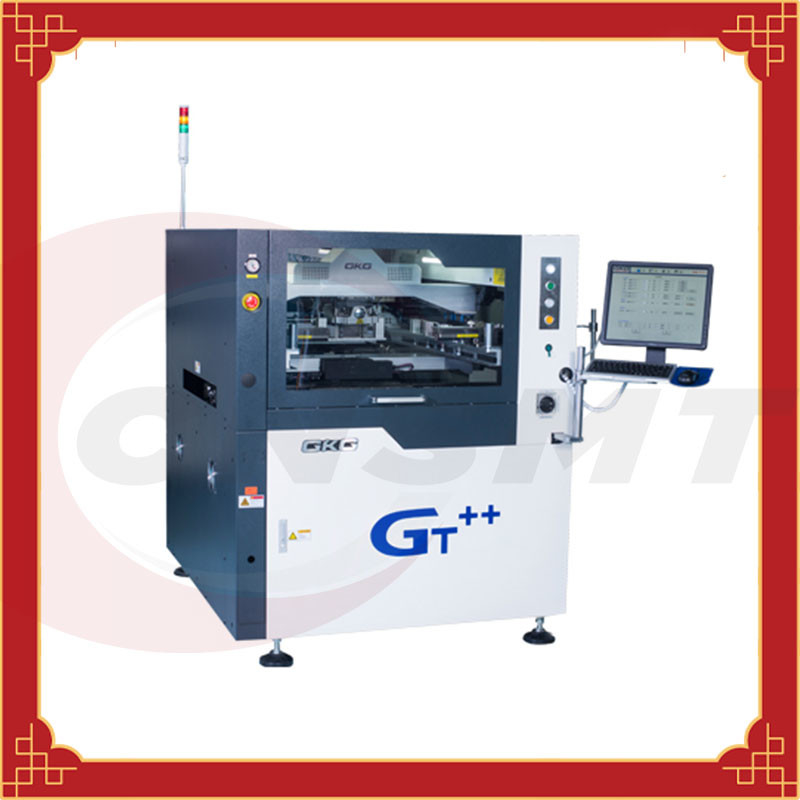

Stampatore Automatic 3KW 60Hz dello stampino della pasta della lega per saldatura di GKG GT++ SMT
GKG GT++, stampante automatica piena di qualità superiore di SMT, stampatrice automatica della pasta della lega per saldatura
| modello | GT++ |
| Dimensione di struttura dello schermo | 470×370-737×737mm |
| Dimensione del substrato | 50×50-510×510mm |
| Spessore del substrato | 0.4-6mm |
| Peso del substrato | 5Kg |
| Rimozione del bordo del substrato | 2.5mm |
| Altezza della trasmissione | 23mm |
| Altezza della trasmissione | 900±40mm |
| Velocità del trasporto | controllo del software 1500mm/S (max) (velocità regolabile) |
| Metodo di consegna | Ferrovia di un pezzo di trasporto |
| Metodo di sostegno del substrato | Blocchetto magnetico/automaticamente contorno/del ditale piattaforma di sollevamento regolabile |
| Substrato che preme metodo | Pressatura superiore telescopica automatica/funzione flessibile di aspirazione vuoto/di pressione |
| Stampa del rilascio | 0-20mm |
| Modo stampa | Stampa singola o doppia del seccatoio |
| Tipo della ruspa spianatrice | Seccatoio di gomma/appena seccatoio (angolo 45°/55°/60°) |
| Velocità della ruspa spianatrice | 6-200mm/sec |
| Stampa della pressione | 0.5-10Kg |
| Metodo di pulizia | Sistema di pulizia del gocciolamento/avanti e indietro pulire/modi asciutti e bagnati di vuoto tre |
| Campo visivo | 10×8mm |
| Tipo del punto di riferimento | Punto di riferimento standard/cuscinetto/apertura |
| Tipo della macchina fotografica | Su e giù il sistema di visione di rappresentazione/macchina fotografica digitale/posizionamento di corrispondenza geometrico |
| Accuratezza e ripetibilità di allineamento del sistema | σ di 12.5um@6 del ±, CPK≥2.0 |
| Ripetibilità reale di stampa della pasta della lega per saldatura | σ di 18um@6 del ±, CPK≥2.0 |
| Ciclo di stampa | <7.5sec |
| Requisito di potere | AC220V±10%, 50/60Hz, 3KW |
| Requisiti dell'aria compressa | ² di 4-6Kgf/cm |
| Consumo dell'aria | Circa 5L/min |
| Temperatura di lavoro | ﹣ 20℃~﹢45℃ |
| Umidità del luogo di lavoro | 30%~60% |
| Dimensioni (a parte le luci in tricromia) | L1240×W1410×H1500 (millimetro) |
| peso | Circa 1100Kg |
L'introduzione di funzione standard della stampatrice automatica della pasta della lega per saldatura di GKG-GT++:
1. Sistema di pulizia del gocciolamento
La struttura di pulizia di gocciolamento può efficacemente impedire la pulitura senza solventi parziale causata dal tappo del tubo solvente.
2. Progettazione nuovissima della struttura della ruspa spianatrice
La nuova struttura della ruspa spianatrice delle rotaie di scorrimento e del cilindro migliora la stabilità dell'operazione e prolunga il tempo di impiego.
3. Sistema di posizionamento della ferrovia di guida
Brevetti internazionali di invenzione del modello di utilità. PCBs deformato e deforme del lato del dispositivo flessibile staccabile e programmabile del morsetto, per i bordi molli, spianatura superiore unica, con la programmazione di software, può espandersi e contrarrsi automaticamente, senza colpire lo spessore della latta.
4. Sistema della macchina fotografica digitale del CCD
La nuova luce ottica dell'anello dell'sistema-uniforme del percorso e la luce coassiale di alto-luminosità, accoppiata con la funzione di luminosità che può essere regolato steplessly, fa tutti i tipi dei punti del segno possono essere riconosciute bene (punti irregolari compresi del segno) per adattarsi a placcare la latta, rame-placcato, dorato, in scatola, FPC ed altri tipi di PCBs nei colori differenti.
5. Adeguamento di alta precisione di spessore del PWB che solleva piattaforma con il crick
La struttura è compatta ed affidabile, il sollevamento è stabile, il software di altezza dell'ago di PIN è automaticamente regolato e la posizione e l'altezza dei bordi del PWB degli spessori differenti possono essere regolato esattamente.
6. Interfaccia multifunzionale nuovissima
Conciso e facile da operare. Funzione telecomandata di temperatura in tempo reale.
Funzione facoltativa della stampatrice automatica della pasta della lega per saldatura di GKG-GT++:
1. funzione automatica Bottiglia tipa di rilevazione della pasta della lega per saldatura ed inscatolare
La pasta automatica mobile della lega per saldatura si aggiunge per assicurare la qualità della pasta della lega per saldatura e la quantità di pasta della lega per saldatura nello stampino, in modo da assicurare la qualità stampa del cliente ed aumentare la produttività.
2. Sistema di erogazione automatico
Secondo i requisiti differenti di processo di stampa, dopo la stampa, il bordo del PWB può essere dispensato esattamente, in scatola, allineato, riempito ed altre funzionale operazioni; allo stesso tempo, la testa d'erogazione inoltre è fornita di una funzione di riscaldamento, che può essere utilizzata in una temperatura ambiente più bassa quando la colla è riscaldata, la fluidità della colla è migliorata.
3. Collegamento di SPI
Relativo a SPI per formare un sistema a ciclo chiuso. Dopo la ricezione delle informazioni di risposte di stampa carente di SPI, la macchina regolerà automaticamente secondo il contrappeso di risposte di SPI. Il contrappeso DI X-Y della direzione può essere automaticamente regolato in 3PCS e lo stampino sarà pulito per migliorare la stampa. L'efficienza di produzione e di qualità costituisce un sistema di risposte di stampa completo.
4. Funzione di rilevazione d'acciaio della maglia
L'esecuzione della compensazione di sorgente luminosa sullo stampino ed usando il CCD per controllare la maglia dello stampino in tempo reale, può individuare e giudicare rapidamente se lo stampino è bloccato dopo la pulizia ed esegue la pulizia automatica. Ciò è un genere di 2D ispezione dei bordi del PWB. aggiunga.
5. Conduzione della compatibilità di industria 4,0
Automaticamente caricando o producendo lo stato ed i parametri della macchina, fornisce una forte garanzia per produzione intelligente dell'industriale 4,0 dei clienti. Può realizzare il collegamento senza cuciture con il sistema del MES del cliente e realizza l'alta tracciabilità del prodotto; la manutenzione dell'attrezzatura intelligente di controllo e della gestione, secondo la gestione in loco, realizza l'auto-assegnazione dei diritti di uso di tutti i livelli di personale di ingegneria.
6. BTB
La doppia pista porta due volte la prestazione: i due dispositivi possono essere controllati esclusivamente, come eseguire i prodotti differenti su ogni pista; i due dispositivi possono essere separati ancora in qualunque momento
