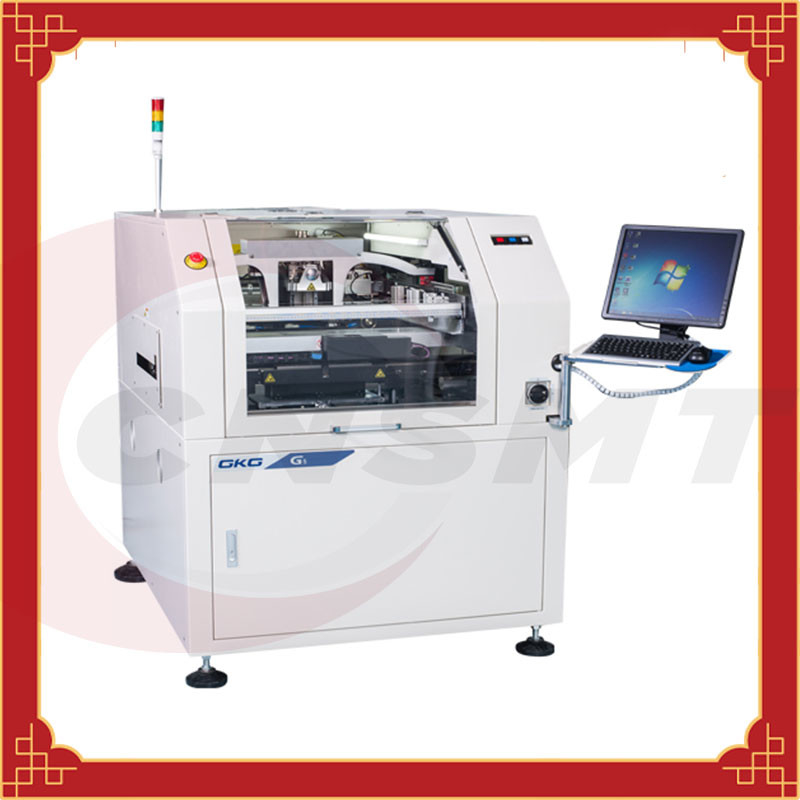

GKG G5, stampante automatica piena di GKG

Caratteristiche di prodotto della stampatrice automatica della pasta della lega per saldatura di GKG G5:

1. GKG ha dedicato l'adeguamento manuale che solleva la piattaforma con il crick

Struttura semplice, basso costo ed adeguamento manuale conveniente, che può regolare rapidamente l'altezza di elevazione degli aghi di PIN dei bordi del PWB degli spessori differenti

2. Immagine e sistema leggero del percorso

La nuova luce coassiale ottica dell'anello e di alto-luminosità dell'sistema-uniforme del percorso, accoppiata con la funzione di luminosità che può essere regolato steplessly, fa tutti i tipi dei punti del segno può essere identificata bene (punti irregolari compresi del SEGNO), adatto a placcare la latta, rame-placcato, dorato, in scatola, FPC ed altri tipi di PCBs con differenti colori

3. Sistema della ruspa spianatrice

Tipo sistema della Rotaia di scorrimento della ruspa spianatrice per migliorare stabilità di operazione e per prolungare tempo di impiego

4. Sistema di pulizia

Il nuovo tipo di pulitura del nastro assicura il contatto completo con la maglia d'acciaio e la forza ingrandetta di aspirazione di vuoto assicura che la pasta residua della lega per saldatura nella maglia si elimini e l'efficace funzione di pulizia automatica vero è realizzata; i modi di pulizia di vuoto tre asciutti e bagnati, software possono essere a volontà il modo e lunghezza di pulizia fissati di carta di pulizia

5. Struttura fissa della maglia d'acciaio stabile

6. 2D sistema di ispezione completo

Specifiche automatiche della stampante G5 della pasta della lega per saldatura di GKG:

Modello del dispositivo: G5

Dimensione di struttura dello schermo: 420×520mm~737×737mm

Grande dimensione del PWB: 400×310mm

Piccola dimensione del PWB: 50×50mm

Spessore del PWB: 0.4-6mm

Distorsione del PWB: Diagonale 1% di Max.PCB

Altezza della trasmissione: 900±40mm

Direzione di trasmissione: Parte di destra-parte di destra da destra a sinistra da sinistra a destra Sinistro-sinistra

Velocità di trasporto: 1500mm/s (max), controllo di programma

Trasporto del metodo: pista ad uno stadio di trasporto

Posizionamento del PWB e metodo di sostegno: cima dell'ago magnetico/automaticamente metodo di pressione stretto di sollevamento regolabile della piattaforma: piastra superiore di spianatura superiore unica, morsetto laterale

Testa di stampa: Due motori indipendenti determinano la testa di stampa

Pressione della ruspa spianatrice: 0-10kg (controllo di programma)

Metodo di pulizia: adsorbimento migliorato di vuoto, tre modi di asciutto, di bagnato ed il vuoto

Campo visivo: 10.24×6.4mm

X, Y, adeguamento del θ: X, Y: ±8mm, θ: ±2° (incremento 0.5micro)

Sistema di visione: elaborazione/su e giù del software la macchina fotografica digitale ottica del percorso system/1394 di rappresentazione simultanea/posizionamento di corrispondenza geometrico

Precisione di posizionamento di ripetizione: ±0.01mm

Stampa dell'accuratezza: ±0.025mm

Ciclo di stampa: ≤8.5S

Tempo cambiante: 3mins per il vecchio programma, ha installato 5mins per il nuovo programma.

Fonte principale della dotazione d'aria: 4-6kg/cm2

Rifornimento di alimentazione di rete: CA: 220±10%, 50/60HZ 3KW

Metodo di controllo: Controllo del PC

Sistema operativo: Windows XP

Dimensioni della macchina: 1210×1530×1510mm (corpo di macchina)

Capacità di macchina totale: 1000kg

1. Scopo. _
Faccia funzionare correttamente la stampatrice completamente automatica di E per accertarsi del funzionamento normale della macchina, quindi assicurante il prodotto.
Portata applicabile 2
Officina fabbricante SMT di produzione di dipartimento
una spiegazione di 3 nomi
Stampante della pasta della lega per saldatura: Le stampanti moderne della pasta della lega per saldatura sono composte generalmente di bordi, aggiungendo la pasta della lega per saldatura, la goffratura ed i circuiti di trasferimento. Il suo principio di lavoro è: la prima correzione il circuito da stampare sulla tavola di posizionamento di stampa e poi la pasta della lega per saldatura o la colla rossa è stampata sul cuscinetto corrispondente tramite lo stampino anteriore e posteriore dalle ruspe spianatrici della stampante ed il PWB stampato è trasmesso attraverso input alla macchina di disposizione per la disposizione automatica.
4 responsabilità
l'ingegnere dell'attrezzatura 4.1-The è responsabile della manutenzione e della manutenzione periodica del torchio tipografico.
4,2 il tecnico dell'attrezzatura è responsabile della produzione e della modifica del programma del torchio tipografico.
4,3 l'operatore è responsabile del funzionamento e della manutenzione del torchio tipografico.
4,4 il supervisore di produzione è responsabile della sorveglianza dell'esecuzione.
5 regolamenti della gestione
5,1 controllo prima di iniziare
5.1.1 confermi che l'aspetto della macchina è pulito e confermi se ci sono dei detriti dentro l'attrezzatura, particolarmente all'interno del raggio d'azione della pista di moto.
5.1.2 confermi che la temperatura del luogo di lavoro è fra 23±5℃: L'umidità <80> 5.1.3 si assicura che la pressione d'aria di lavoro dell'attrezzatura sia fra 0,4 e 0,6 mA.
5.1.4 confermi che l'alimentazione elettrica dell'attrezzatura ed i cavi di collegamento relativi sono normali.
5,2 stivale
5.2.1 accenda il potere del dispositivo. Calcoli 1. poteri del dispositivo
5.2.2 dopo il dispositivo è acceso, entrano nell'interfaccia risistemata, [risistemazione di inizio]; aspettare la risistemazione da completare. Calcoli la figura 3. interfaccia dell'interfaccia di risistemazione di 2. dispositivi di completamento di risistemazione del dispositivo
5,3 chiamare il programma di produzione
5.3.1 selezioni l'autorità di programma secondo i richiami del sistema, l'operatore non deve entrare in una parola d'ordine e nella necessità di resto digitare la parola d'ordine corrispondente per ottenere l'autorità. Ritorno una volta finito.
Figura 4. interfaccia di selezione di permesso
5.3.2 nell'opzione principale dell'interfaccia [progetto aperto], selezioni il programma corrispondente di produzione
5.3.3 dopo che la selezione è completata, ritornerà automaticamente all'interfaccia principale ed il programma è stato aperto attualmente. [Entrata di dati]; Confermi i parametri di stampa del prodotto da produrre.
5,4 installi la maglia d'acciaio
5.4.1 dopo la conferma dei dati di punto, il punto seguente è di entrare nella pagina e la stampante richiama per regolare la larghezza di pista. Prima della regolazione della larghezza, confermi se c'è un piatto/ditale superiori sulla piattaforma, la eliminano se c'è e reinstallarlo dopo l'adeguamento di larghezza è completato. Il piatto superiore dovrebbe essere installato vicino alla pista come possibile, fra 1-2LCM dalla pista ma non in contatto con la pista, impedire la pista l'uso e deformato. Se dovete installare il ditale, dovreste evitare le componenti inferiori per impedire le collisioni. [L'opzione di posizionamento automatico], attualmente la stampante muoverà la lente del CCD e metterà il deflettore dell'entrata.
5.4.2 alimentazione il FCB dall'uscita della stampatrice. Il torchio tipografico completerà il posizionamento automatico. Attualmente, il PWB dovrebbe essere circa 0.5mm superiori alla pista.
5.4.3 secondo il tipo di macchina da produrre, selezioni la maglia d'acciaio con il numero di corrispondenza «quale ECLG4A-V05). Poi scelto [Z-asse su], metta lo stampino nella piastra di sostegno della struttura e premilo. Regoli la posizione del cuscinetto di B e dell'apertura dello stampino. La direzione di Y può essere regolata dal dispositivo. La direzione di X è regolata manualmente. Dopo che l'adeguamento è completato [valvola fissa del telaio di schermo] e confermi che la maglia d'acciaio è stata premuta. [GIUSTO], completi l'installazione d'acciaio della maglia.
Figura 12. Installazione d'acciaio della maglia
5,5 ruspa spianatrice specialmente installata, aggiungente la pasta della lega per saldatura
5.5.1 posto le due ruspe spianatrici sul sedile della ruspa spianatrice e chiuderli strettamente a chiave. Stringa delicatamente la ruspa spianatrice con la vostra mano per confermare l'effetto dell'installazione.
5.5.2 [stampa da posteriore] il bottone alla cima dell'interfaccia principale muove il seccatoio indietro ed aggiunge la pasta sciolta della lega per saldatura allo stampino. La larghezza della pasta della lega per saldatura dovrebbe essere leggermente più grande della larghezza dell'apertura dello stampino e più piccola della larghezza del seccatoio. La stampa di sig.na accade. [Stampa dalla parte anteriore] il bottone alla cima dell'interfaccia principale, muove la ruspa spianatrice verso la parte anteriore del suono della latta.
5,6 stampare ispezione di effetto
il bottone 5.6.1 [di inizio] sul lato destro dell'interfaccia principale, segue i richiami per trasferire il PWB sulla pista e ri-iniettare il nuovo FCB, il dispositivo allineerà automaticamente lo stampino secondo il valore stabilito precedente ed il richiamo per il dispositivo che si regola prima della stampa. 5.6.2 il dispositivo che regola il metodo è che la piattaforma di Z-asse guida FCE per eseguire regolarsi a quattro vie. Il FCB di movimento nel sinistro e su nella direzione [+], nella destra e nella direzione del basso è [-.
5.6.3 [confermi] dopo l'eliminazione degli errori, l'attrezzatura stamperanno automaticamente. Controlli manualmente l'effetto di stampa dopo che la stampa è completata. Se è qualificata, l'interfaccia sarà regolata prima della stampa seguente ed entrerà nel modo stampa automatico. Se è incompetente, regoli sarà ripetuto fino a qualificarla.
