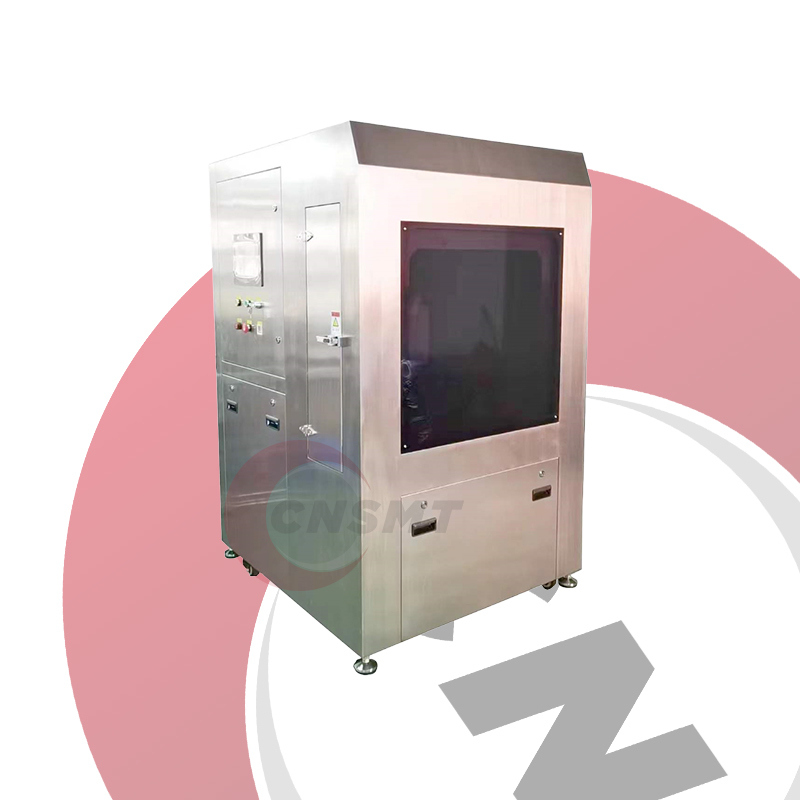

JEH-300C Macchina di pulizia ad acqua per PCB offline

Macchina per la pulizia ad acqua per PCB offline JEH-300C

Macchina per la pulizia ad acqua per PCB offline JEH-300C

I. Panoramica e caratteristiche della macchina

1. Caratteristiche del prodotto

La macchina per la pulizia ad acqua per PCBA offline JEH-300C è un sistema di pulizia a lotti economico che rimuove vari residui da componenti elettronici e maschere stencil, inclusi, ma non limitati a: residui solubili in acqua, RMA (Rosin Mildly Activated), flussi senza piombo no-clean, sali di placcatura, impronte digitali, polvere e sfere di saldatura sciolte. Progettata con il concetto di pulizia a media pressione/alto flusso offline di TDC degli Stati Uniti, presenta alta efficienza, basso costo e manutenzione intuitiva di ugelli/tubazioni.

Progettata per la pulizia di flussi PCBA di capacità da piccola a media, la JEH-300C completa il lavaggio, il risciacquo e l'asciugatura in un'unica camera. Migliora la qualità della pulizia per la pulizia di PCBA multi-variante. Le capacità della camera e del serbatoio possono essere ridimensionate in base alle esigenze del cliente, riducendo il consumo di prodotti chimici. I vantaggi includono prezzi competitivi, prestazioni superiori, eccellenti risultati di pulizia e un elevato rapporto costo-prestazioni, rendendola un importante concorrente di pulizia offline nazionale. Costruita con acciaio inossidabile resistente alla corrosione. PLC + HMI touchscreen garantisce un funzionamento intuitivo.

II. Punti salienti del prodotto

• Piattaforma HMI intuitiva con PLC + touchscreen
• Struttura ottimizzata per la manutenzione: Punti di accesso riservati per ventole, filtri, ecc.
• Sistema di pulizia completo: Rimuove a fondo i residui superficiali organici/inorganici
• Processo completamente automatizzato: Lavaggio, risciacquo, asciugatura completati in un'unica camera compatta
• Visibilità completa del processo: Finestra di visualizzazione con illuminazione a LED per il monitoraggio in tempo reale
• Ampia capacità di pulizia: Design a strato singolo da 1000 mm (L)800 mm (W)40 mm (H) per ospitare prodotti più grandi e una maggiore produttività
• Design ottimizzato degli ugelli: La distribuzione graduale sinistra/destra aumenta l'efficienza; la distribuzione sfalsata superiore/inferiore elimina i punti ciechi
• Pressione degli ugelli regolabile: Previene i rischi di collisione/spruzzi per piccoli prodotti sotto spruzzo ad alta pressione
• Sistema di riscaldamento del serbatoio di diluizione standard: Aumenta l'efficienza e riduce i tempi di ciclo
• Ampia interfaccia touchscreen: Il touchscreen a colori affidabile consente parametri di processo personalizzati
• Elevati standard di pulizia: La contaminazione ionica è conforme a IPC-610D Classe III (<1,56μg/cm²) e MIL-28809 Classe I
• Miscelazione chimica flessibile: Aggiunta manuale o miscelazione automatica del rapporto acqua DI/prodotto chimico (5%-25%)

III. Flusso del processo di pulizia

La pulitrice PCBA offline integrata JEH-300C comprende tre fasi del processo: fase di pulizia chimica, fase di risciacquo con acqua pura e fase di asciugatura ad aria calda ad alta velocità.

Caricamento

• Supporto per materiali a strato singolo (supporta il caricamento a strati)
• Supporto di alimentazione push-pull
• Porte/finestre a scatto (facili da aprire/chiudere)

Processo di pulizia con solvente

• Reintegro chimico: Acqua DI pompata nel serbatoio + agente di pulizia chimico proporzionale aggiunto
• Drenaggio: Soluzione post-pulizia scaricata
• Funzionamento: Acqua DI/solvente miscelati pompati nel serbatoio di pulizia a temperatura impostata

Processo di risciacquo con solvente

• Reintegro: Acqua pompata dal serbatoio esterno alla camera
• Funzionamento: Acqua pompata nei tubi di pulizia a temperatura impostata
• Drenaggio: Soluzione scaricata tramite pompa ausiliaria

Processo di risciacquo con acqua pura

• Reintegro: Acqua pompata dal serbatoio esterno alla camera
• Funzionamento: Acqua pompata nei tubi di pulizia a temperatura impostata
• Drenaggio: Soluzione scaricata tramite pompa ausiliaria

Processo di asciugatura

• Funzionamento: Aria secca filtrata soffiata con forza nella camera
• Configurazione air knife: Garantisce un'asciugatura uniforme
• Temperatura di asciugatura: Da ambiente a 99°C

IV. Domande frequenti (FAQ)

Q1: Per quali tipi di PCBA è adatta la pulizia con JEH-300C?

A:
Il JEH-300C è progettato per la pulizia di PCBA ad alta affidabilità, in lotti da piccoli a medi, tra cui:

• Rimozione dei residui di colofonia/flusso dopo la saldatura SMT/DIP

• Residui di pasta saldante, polvere e oli dai processi di assemblaggio

• Applicazioni ad alta affidabilità (elettronica automobilistica, medicale, aerospaziale)

• Prototipazione R&S, schede di rilavorazione e produzione flessibile di piccoli lotti

Q2: Quali sono i vantaggi della pulizia ad acqua rispetto alla pulizia con solventi tradizionali?

A:
La pulizia ad acqua offre vantaggi superiori in termini di ambiente, sicurezza e sostenibilità:

• ✅ Eco-compatibile: Gli agenti acquosi a basso contenuto di COV sono conformi alle normative RoHS/REACH

• ✅ Sicurezza: Non infiammabile, riduce i rischi in officina

• ✅ Compatibilità: Delicato sulla maggior parte dei componenti, ideale per assemblaggi complessi

• ✅ Efficienza dei costi: Costi dei materiali di consumo inferiori e trattamento delle acque reflue più semplice

Q3: La JEH-300C può pulire PCBA con sotto-riempimento o componenti sensibili?

A:
Sì, con protocolli ottimizzati:

• La pressione di spruzzo regolabile (0,5–2 bar) e la temperatura (RT–60°C) riducono al minimo lo stress

• Inviare campioni per la convalida della compatibilità prima della pulizia su larga scala

• Evitare schede con condensatori elettrolitici non sigillati, connettori meccanici o etichette di carta

Q4: In che modo il sistema garantisce un'asciugatura completa senza macchie d'acqua?

A:
Tecnologia di asciugatura a tre stadi:

1. Risciacquo potente: L'acqua deionizzata rimuove i contaminanti residui

2. Asciugatura ad aria calda di precisione: Il flusso d'aria regolabile da 40–80°C penetra negli spazi tra i componenti

3. Evaporazione uniforme: Il design del flusso d'aria della camera elimina le sacche di umidità
   La resistenza superficiale post-asciugatura >10¹⁰ Ω soddisfa gli standard di pulizia IPC.

Q5: Come viene garantita la coerenza del processo?

A:

• Piena automazione: Controlli PLC/touchscreen con ricette di pulizia/asciugatura preimpostate

• Funzionamento one-touch: Riduce al minimo gli errori umani

• Monitoraggio in tempo reale: Parametri di temperatura, pressione e fluidi monitorati; allarmi di guasto automatici
